Импорт параметров многополисных элементов

Введение​

В данном документе приводится пример МКЭ-расчета с использованием отсутствующего компонента, информация о котором подгружается в виде данных S-матрицы.

В качестве примера используется печатная плата фильтра, которая имеет 2 входа. После моделирования и настройки модели устройства выполняется расчет. После завершения расчета можно посмотреть полученные результаты с учетом подгруженной S-матрицы компонента.

Матрица 2-х портового устройства:

  • S(1,1) – описывает, как сигнал входит в порт 1 и выходит из порт 1;
  • S(1,2) – описывает, как сигнал входит в порт 2 и выходит из порт 1;
  • S(2-1) – описывает, как сигнал входит в порт 1 и выходит из порт 2;
  • S(2-2) – описывает, как сигнал входит в порт 2 и выходит из порт 2.

Начало работы​

Выполните следующие действия:

  1. Запустите программу.
  2. В меню Файл выберите: Примеры проектов – МКЭ – Линия передачи для импорта S-параметров.
к сведению

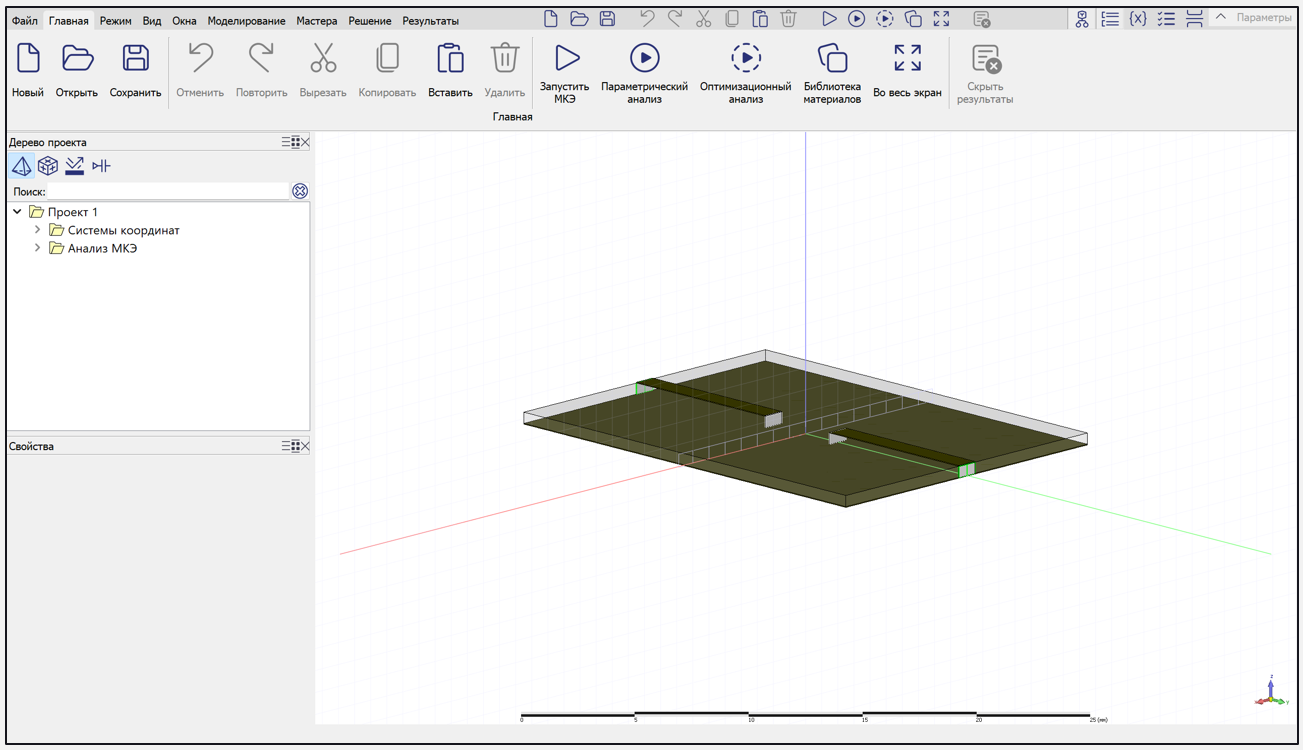

В главном окне программы откроется выбранный проект. В проекте содержится модель линии передачи, в которую нужно импортировать S-матрицу полосно-пропускающего фильтра.

Экспорт значений графика в файл​

Чтобы экспортировать значения графика в файл, выполните следующие действия:

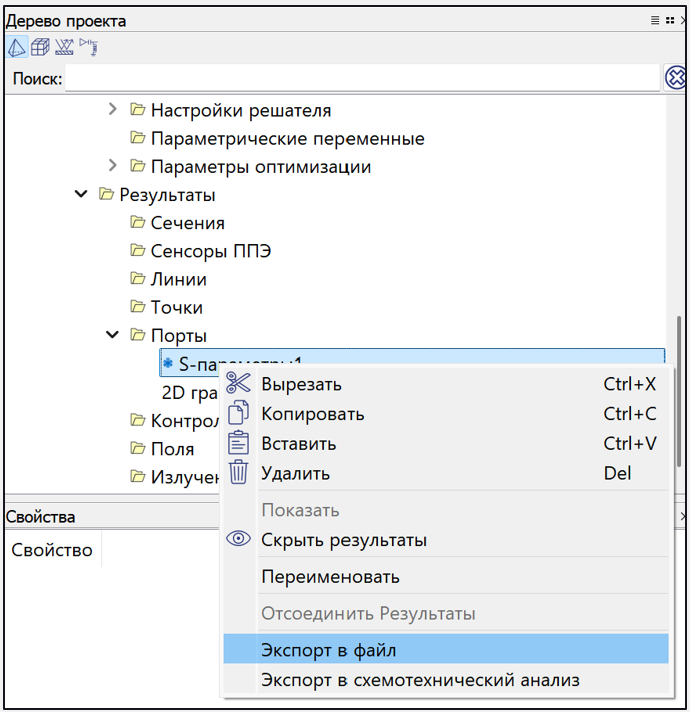

  1. Нажмите правкой кнопкой по имени файла в папке Порты.
  2. В открывшемся меню выберите Экспорт в файл.
  3. Выберите нужную директорию.
  4. Нажмите Сохранить.

Моделирование​

Выполните следующие действия:

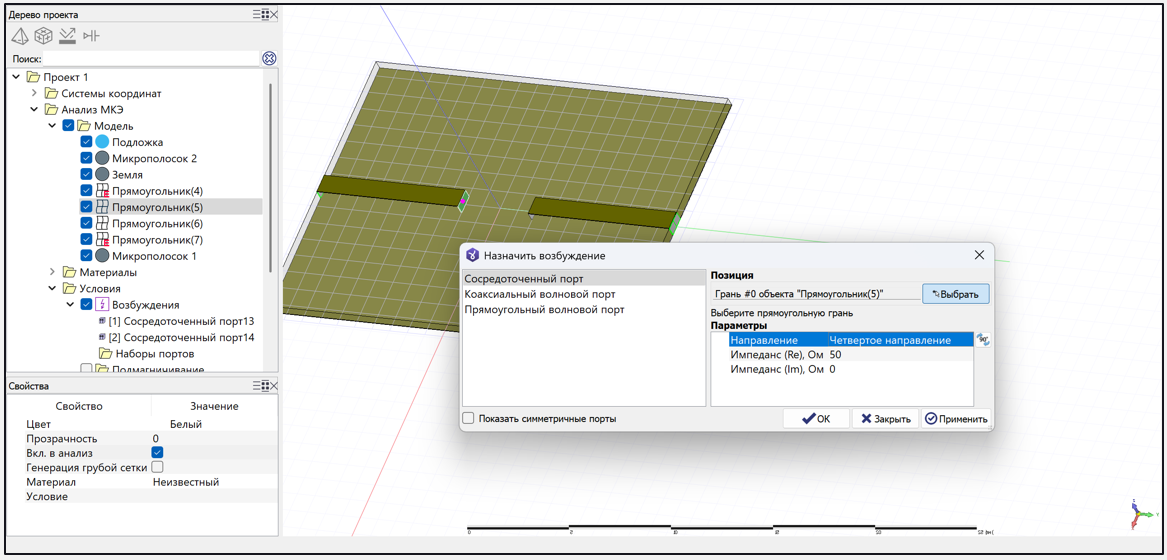

  1. Создайте стандартные сосредоточенные порты на печатной плате (1 порт входа и 1 порт выхода печатной платы и 2 порта схемотехнического элемента). Для каждого порта выполните следующую команду: Назначить условие > Возбуждение.

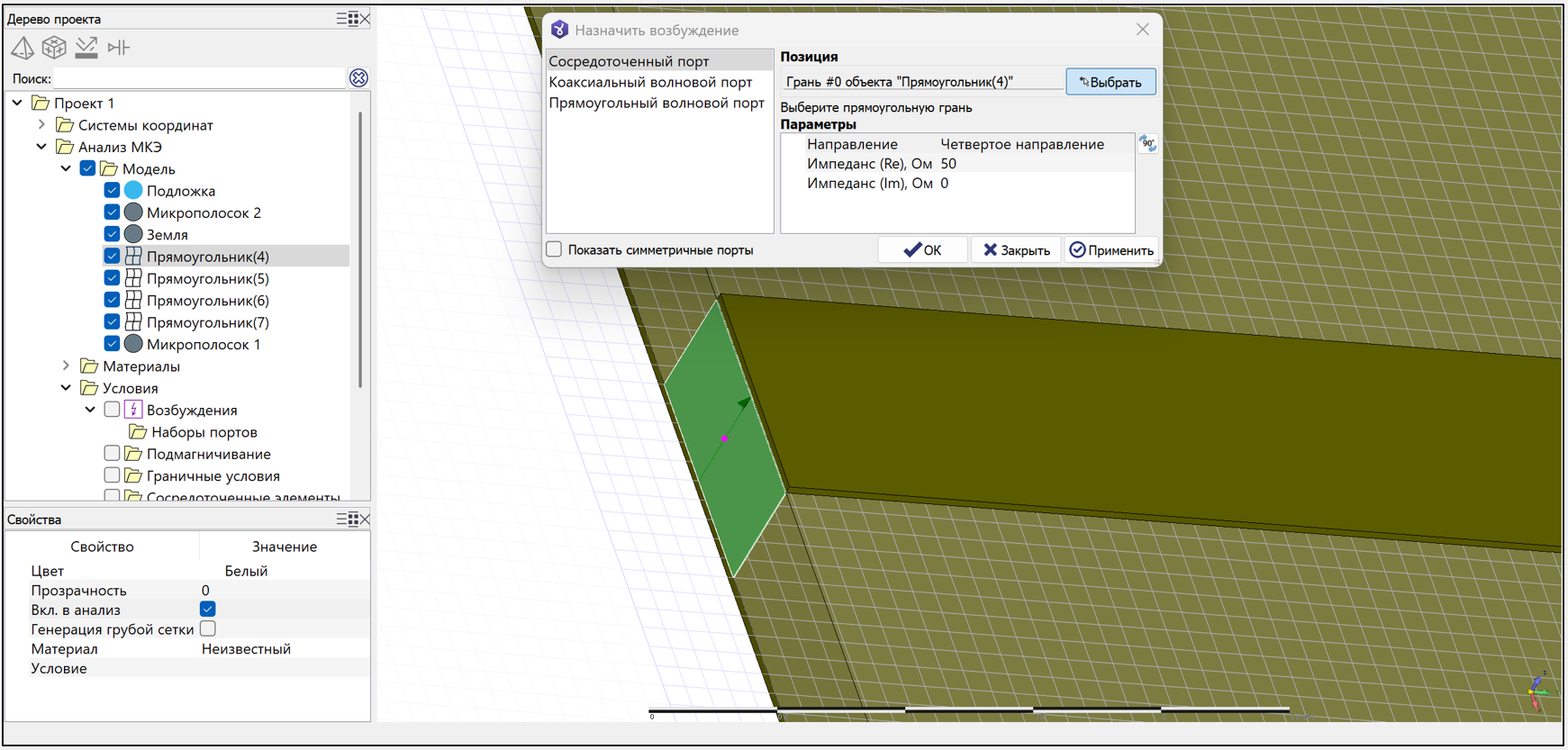

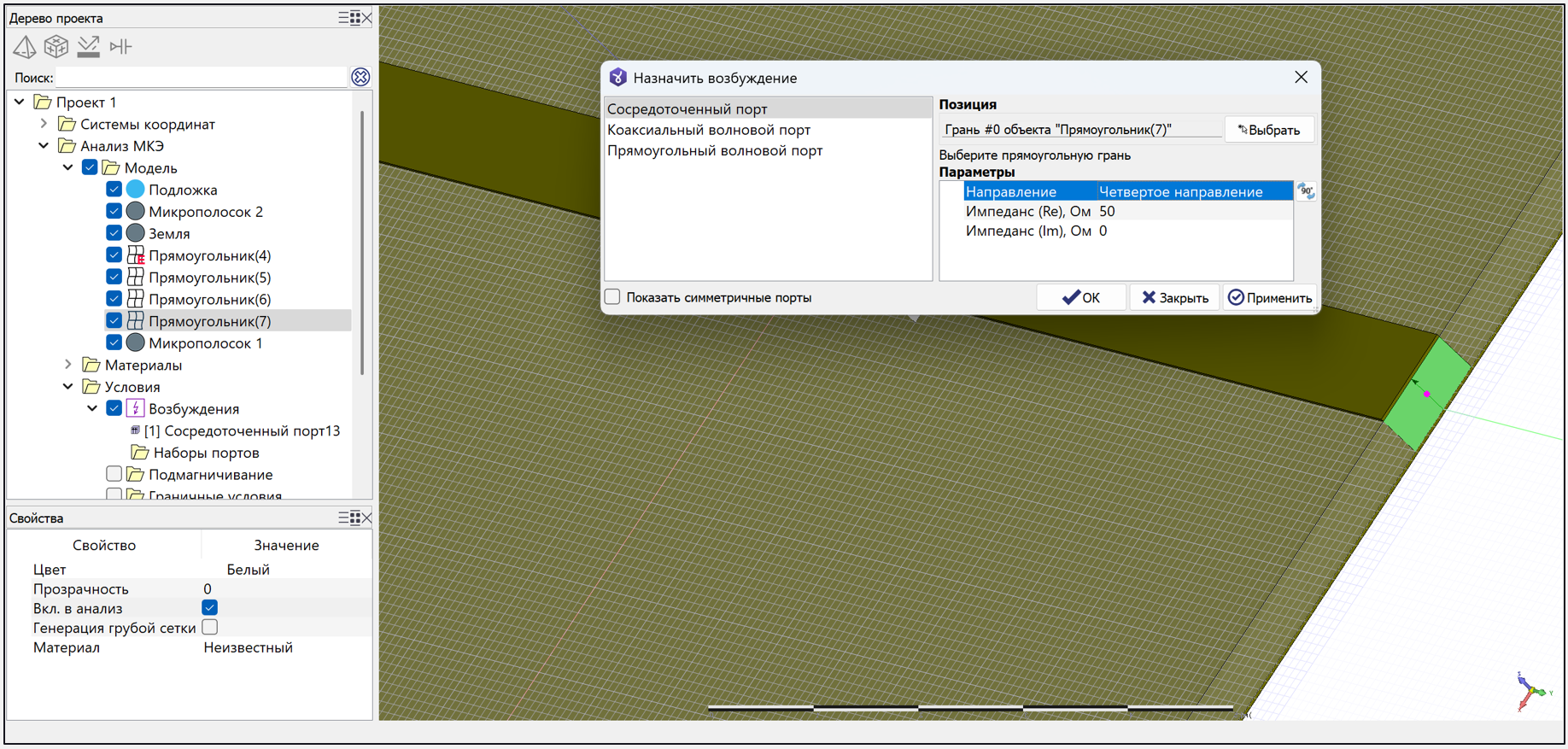

Создание сосредоточенного порта входа печатной платы

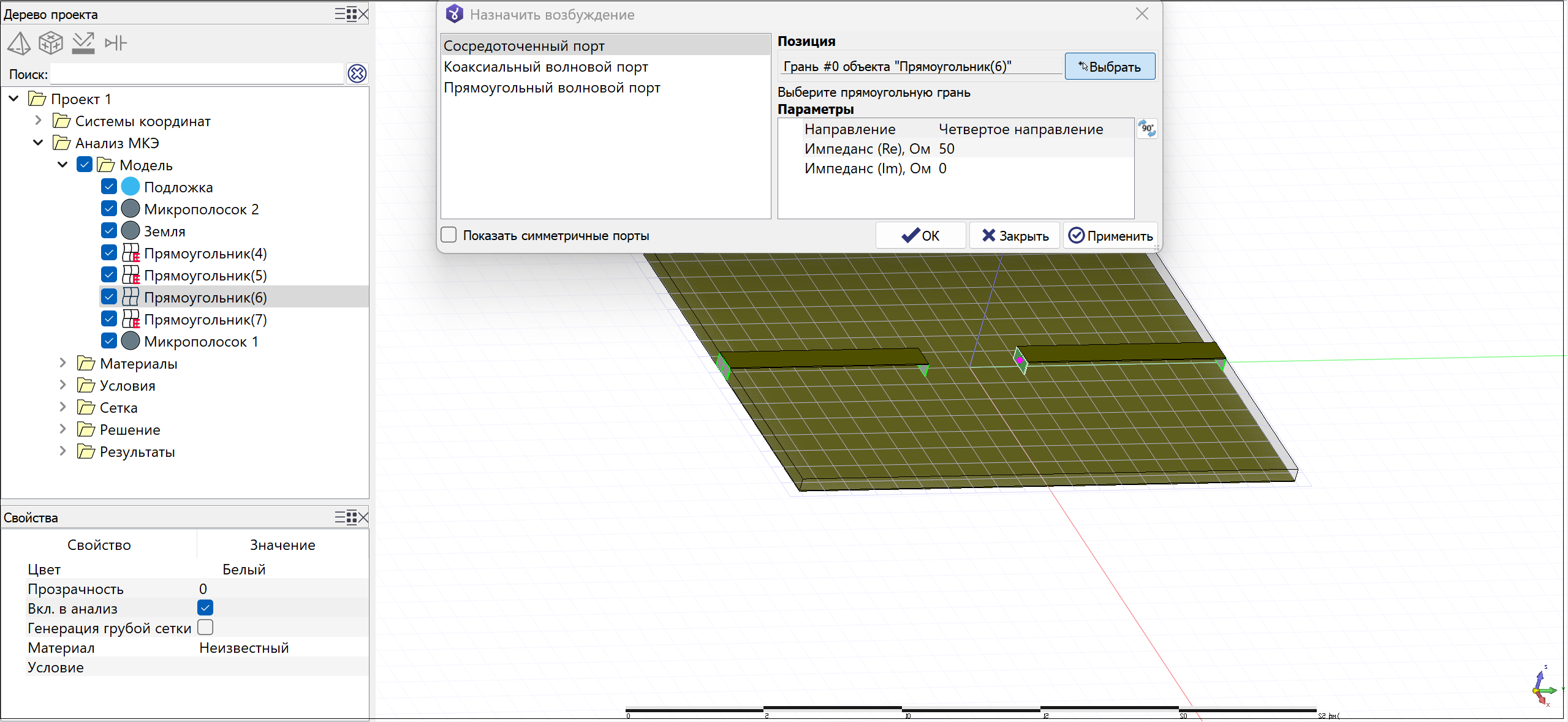

Создание сосредоточенного порта выхода печатной платы

Создание сосредоточенных портов схемотехнического элемента

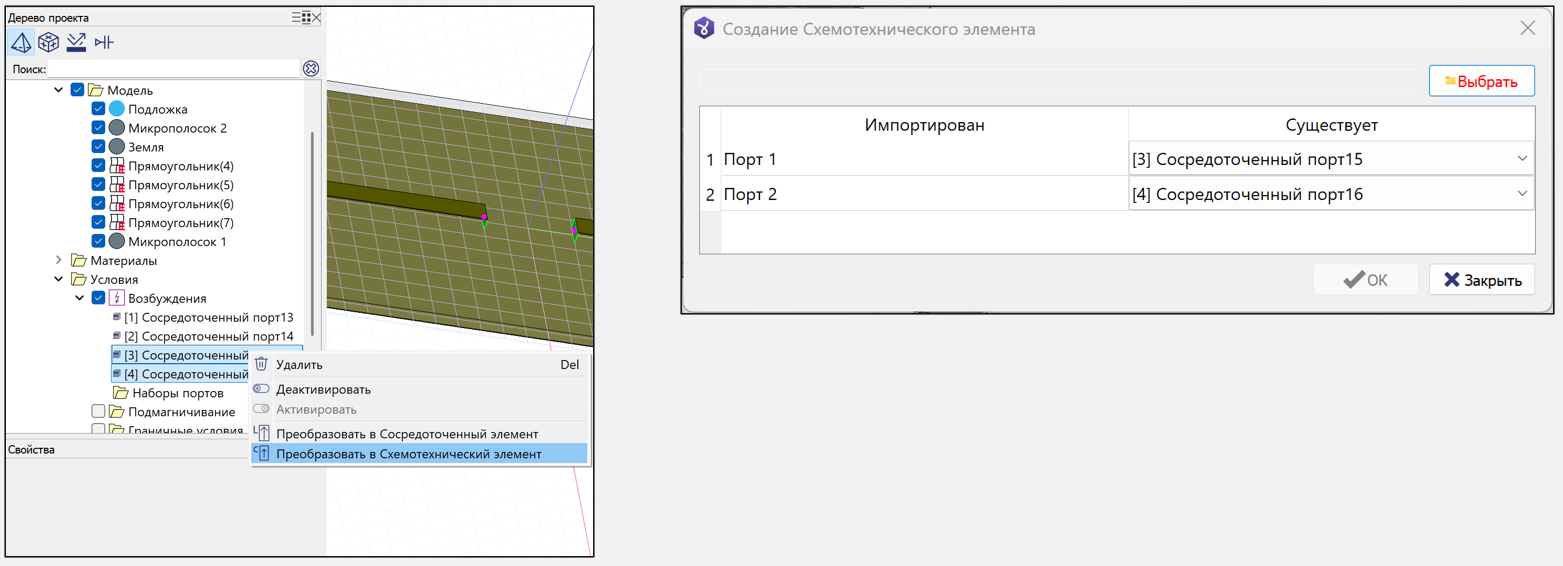

  1. В папке Условия – Возбуждение выберите нужные порты (Порт 1 и Порт 2), нажмите правой кнопкой мыши и в открывшемся меню выберите Преобразовать в схемотехнический элемент.
  2. В диалоговом окне Создание схемотехнического элемента выберите нужные порты (Порт 3 и Порт 4).
  3. Нажмите кнопку Выбрать и выберите SNP-файл, содержащий данные отсутствующего элемента (Полосно-пропускающий фильтр.snp).
  4. Нажмите ОК.

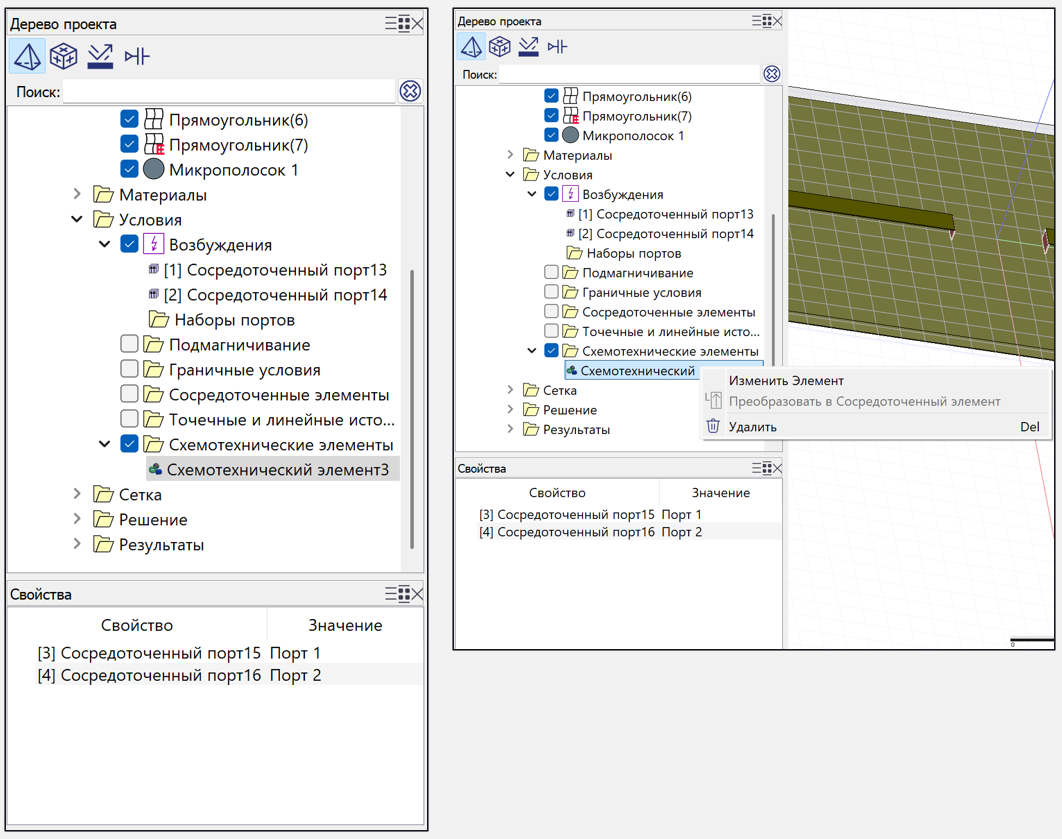

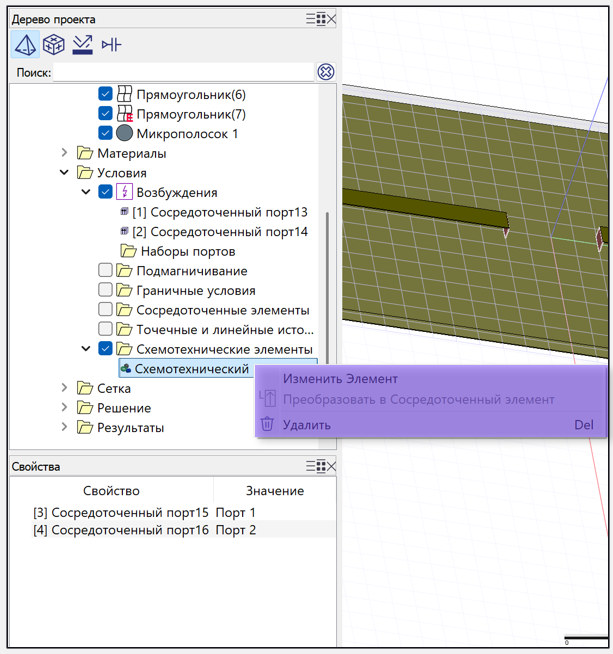

В дереве проекта будет создан схемотехнический элемент (Проект – Анализ МКЭ – Условия – Возбуждения – Схемотехнические элементы – Схемотехнический элемент 1).

к сведению

При необходимости можно изменить параметры созданного схемотехнического элемента. Для этого нажмите правой кнопкой мыши на его имя и затем в открывшемся меню выберите Изменить Элемент.

Настройка решения​

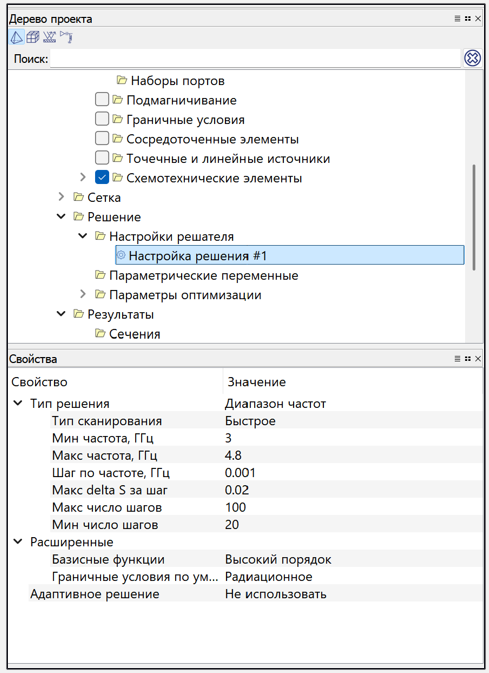

  1. В настройках решения (Решение – Настройки решателя – Настройка решения #1) задайте указанные ниже настройки.
  2. Сохраните проект (Файл – Сохранить).

Запуск расчета​

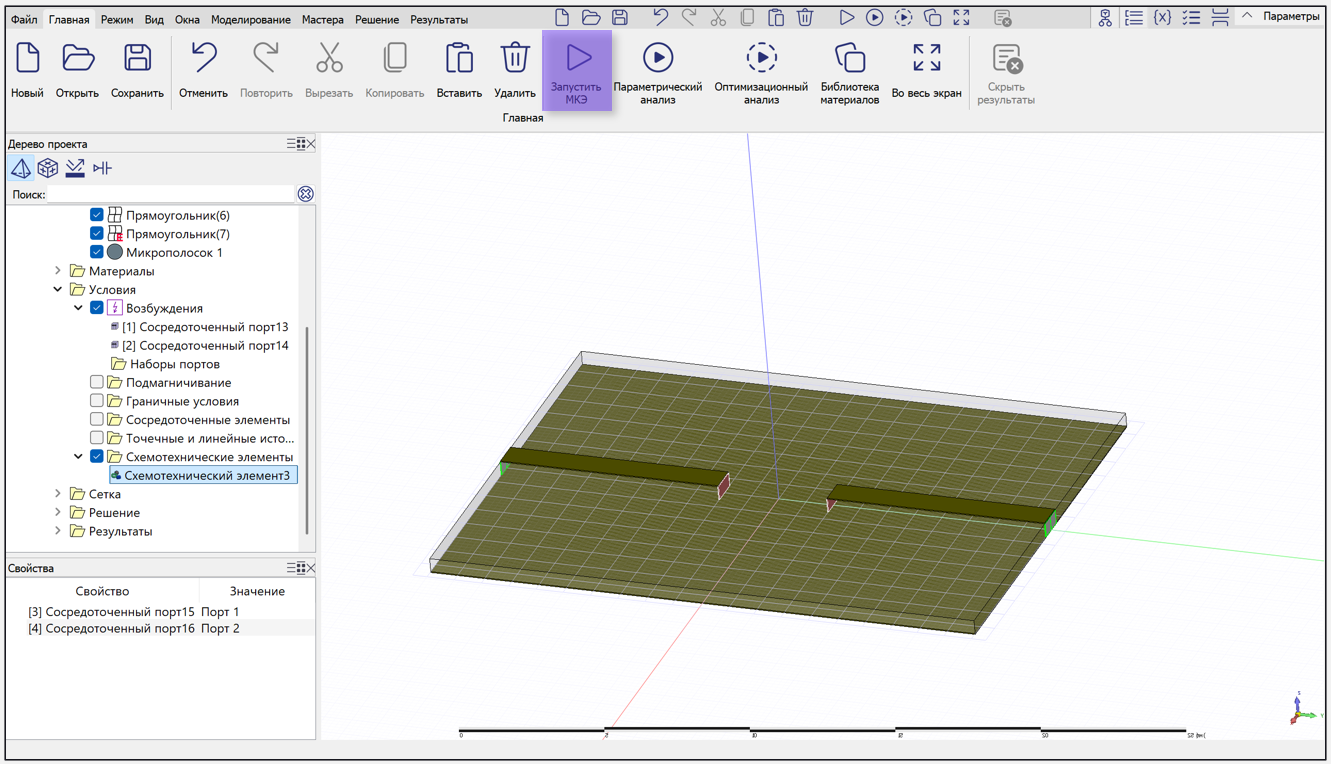

Запустите расчет (Главная – Запустить МКЭ).

Результаты​

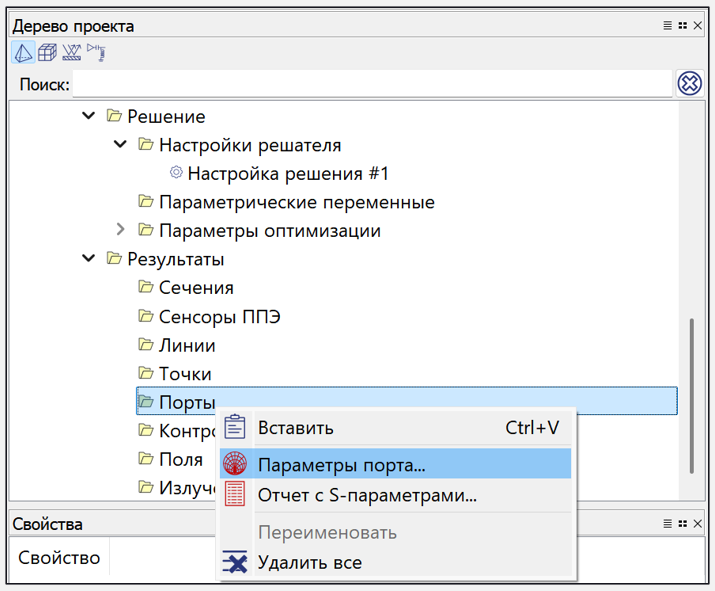

  1. В папке Результаты кликните правой кнопкой мыши на папке Порты и выберите Параметры порта.

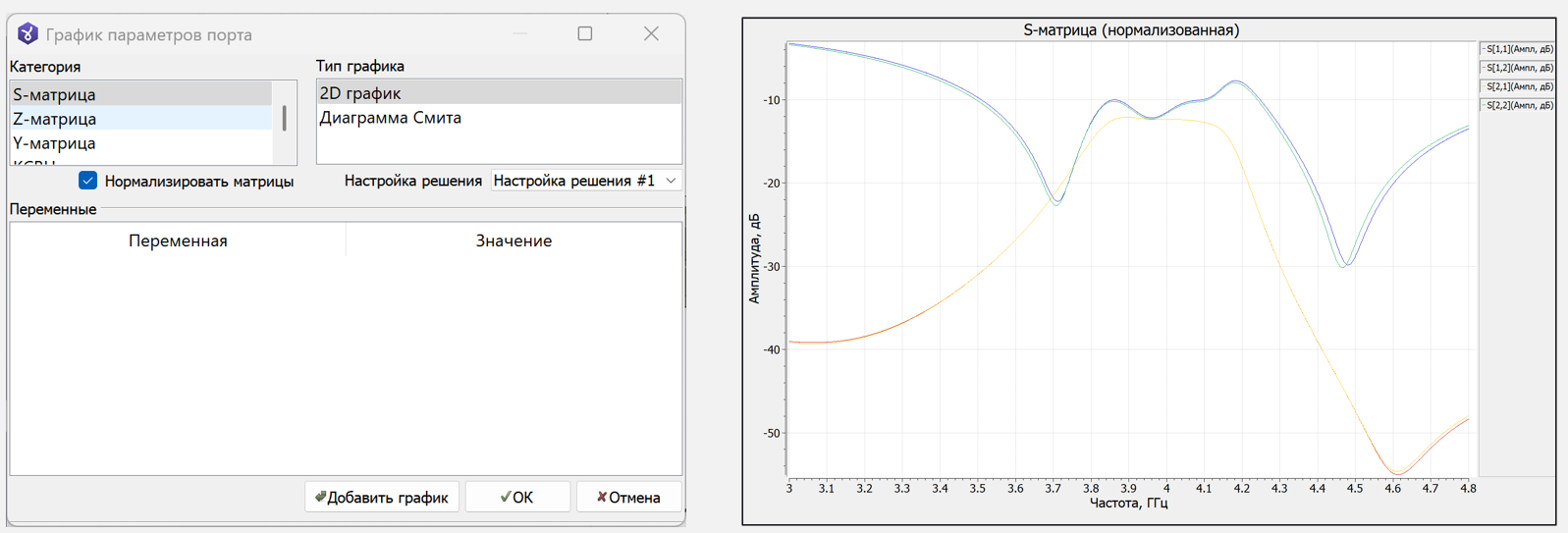

  1. В открывшемся диалоговом окне проверьте, что в поле Категория выбрано S-матрица, в поле Тип графика выбрано 2D график.
  2. Нажмите ОК.
  3. В окне программы отобразится матрица S-параметров.

к сведению

На графике кривая S (2_1) соответствует амплитудно-частотной характеристике полосно-пропускающего фильтра.

В папке Условия – Схемотехнические элементы будет создан схемотехнический элемент.

Возможные действия:

  • Можно изменить свойства элемента или подгрузить другой SNP-файл:
  • Можно преобразовать в сосредоточенный элемент.
