Начало работы

Выполните следующие действия:

  1. Запустите программу.

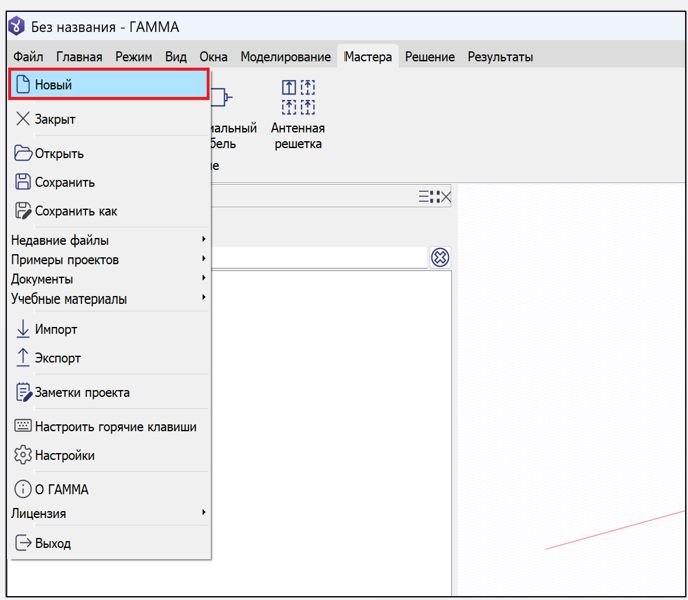

  2. Создайте новый проект (Файл – Новый проект).

  1. Нарисуйте подложку печатной платы:
  • Выберите Моделирование – Прямоугольник и нарисуйте прямоугольник.

  • В дереве проекта нажмите два раза на объект Прямоугольник.
  • В Редакторе операций выберите Создать прямоугольник и задайте свойства прямоугольника, как показано на рисунке ниже.

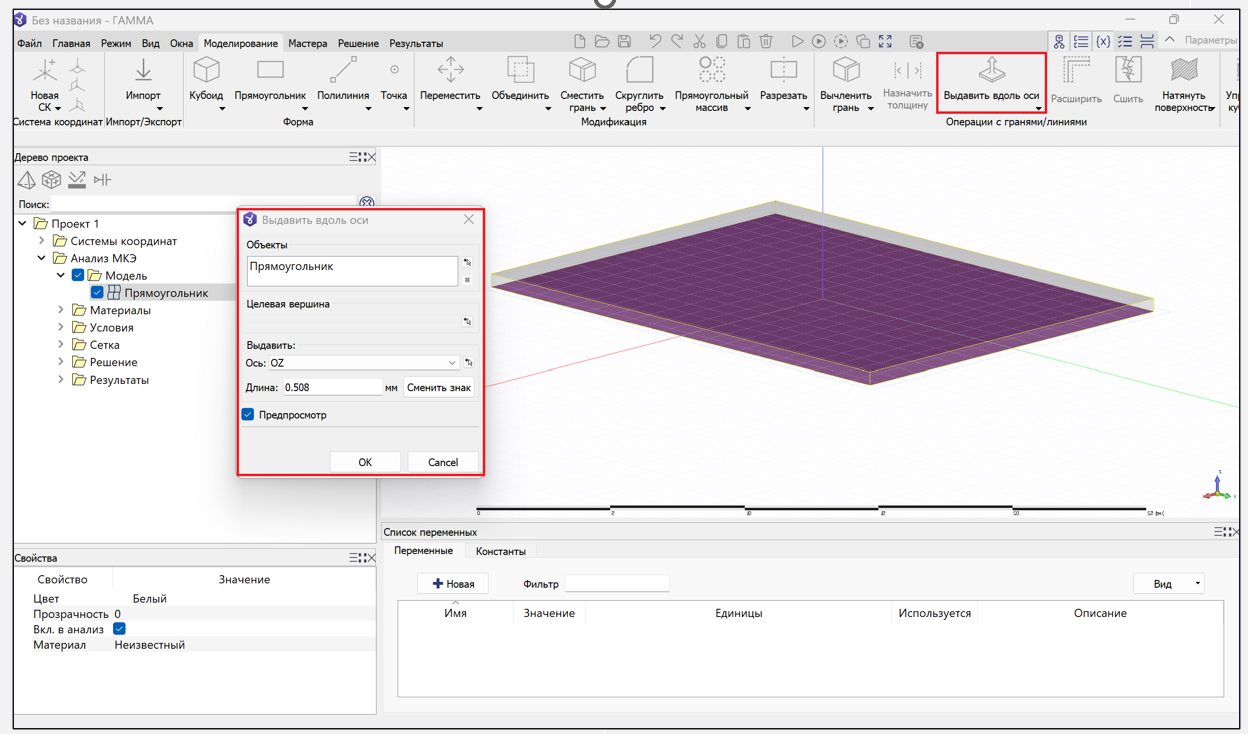

  • На вкладке Моделирование нажмите Выдавить вдоль оси и задайте параметры выдавливания, как показано на рисунке ниже.

  1. Нарисуйте прямоугольник заземления:
  • Выберите Моделирование – Прямоугольник и нарисуйте в рабочей области прямоугольник.
  • В дереве проекта измените имя объекта на Земля, нажмите два раза на объект.

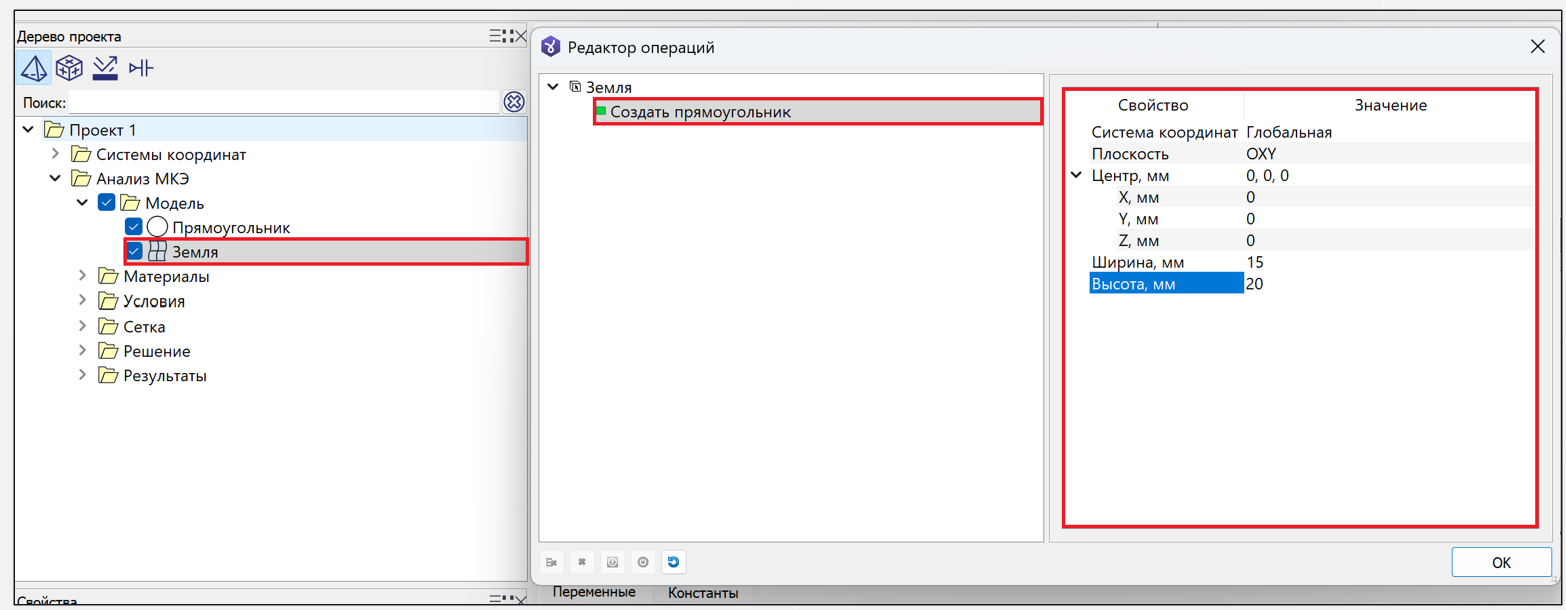

  • В Редакторе операций выберите Создать прямоугольник и задайте свойства прямоугольника, как показано на рисунке ниже.

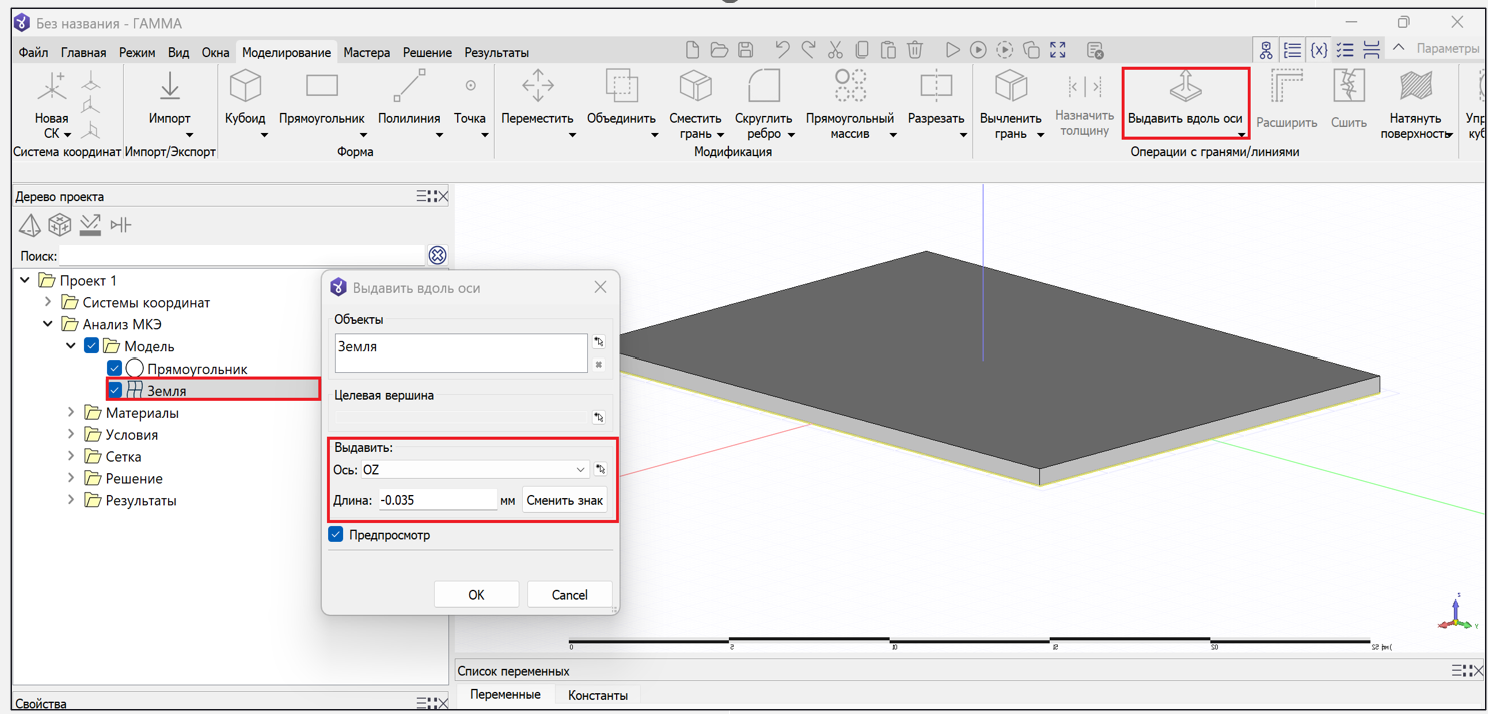

  • На вкладке Моделирование нажмите Выдавить вдоль оси и задайте параметры, как показано на рисунке ниже.

  1. Нарисуйте 2 микрополоска:
  • Выберите Моделирование – Прямоугольник и нарисуйте в рабочей области прямоугольник.
  • В дереве проекта измените имя объекта на Микрополосок 1, нажмите два раза на объект.

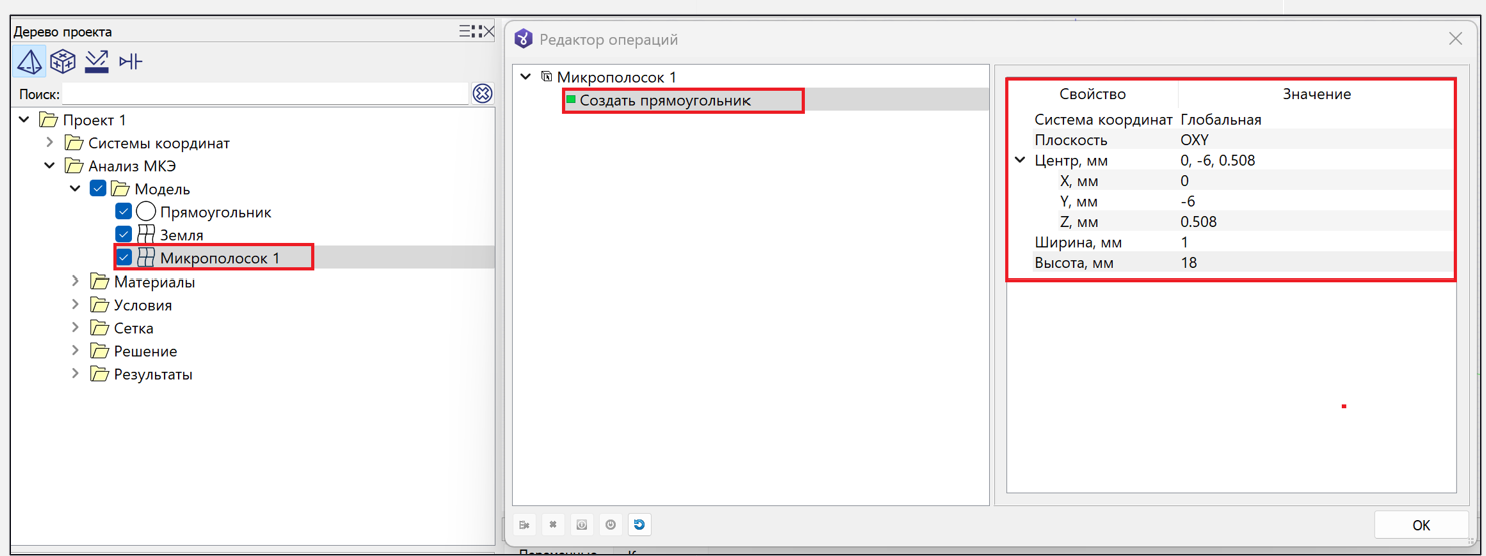

  • В Редакторе операций выберите Создать прямоугольник и задайте свойства прямоугольника, как показано на рисунке ниже.

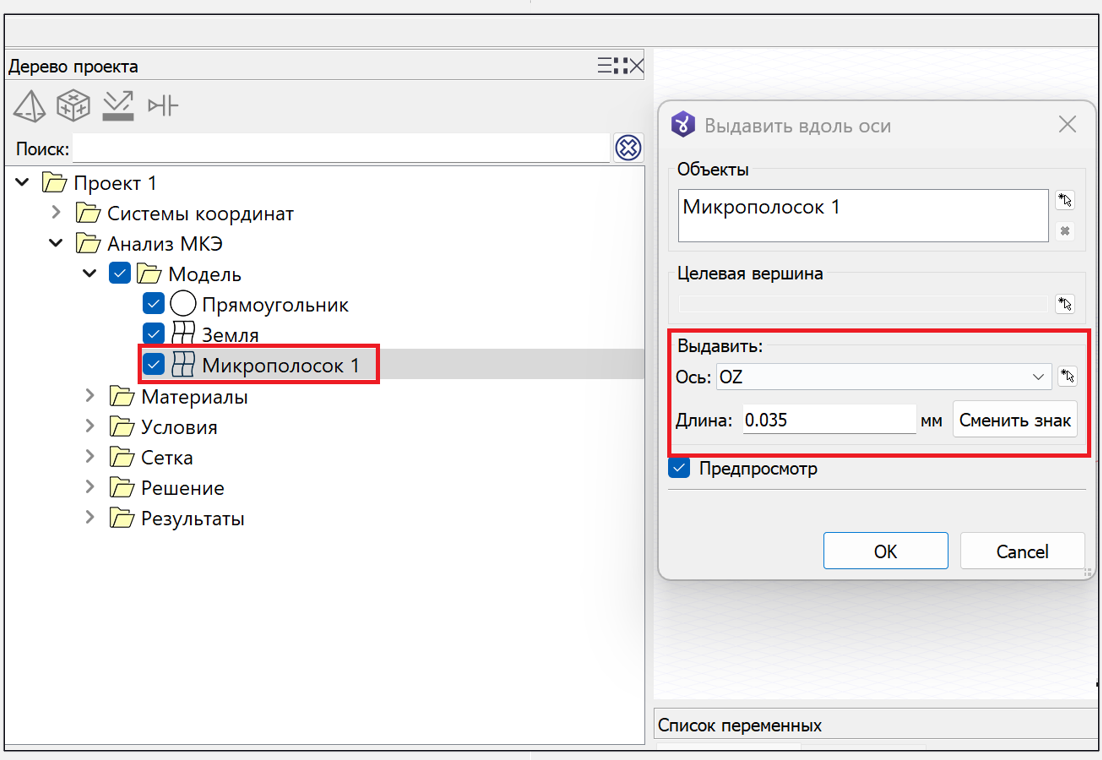

  • На вкладке Моделирование нажмите Выдавить вдоль оси и задайте параметры, как показано на рисунке ниже.

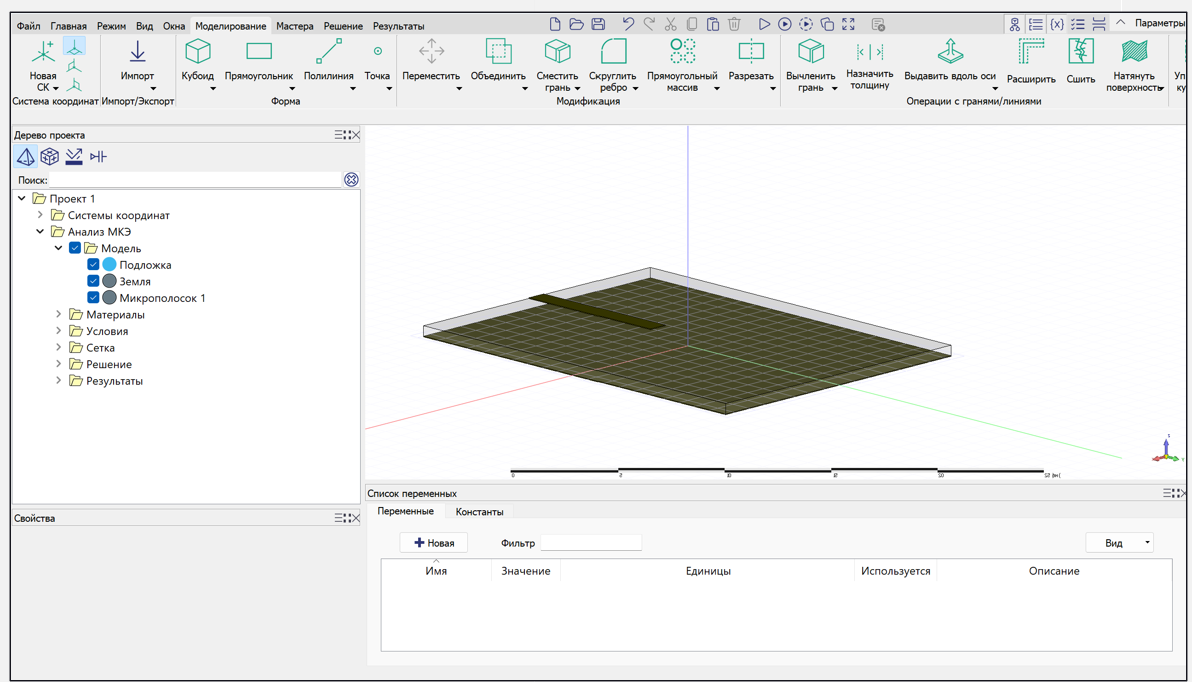

Будет создан Микрополосок 1.

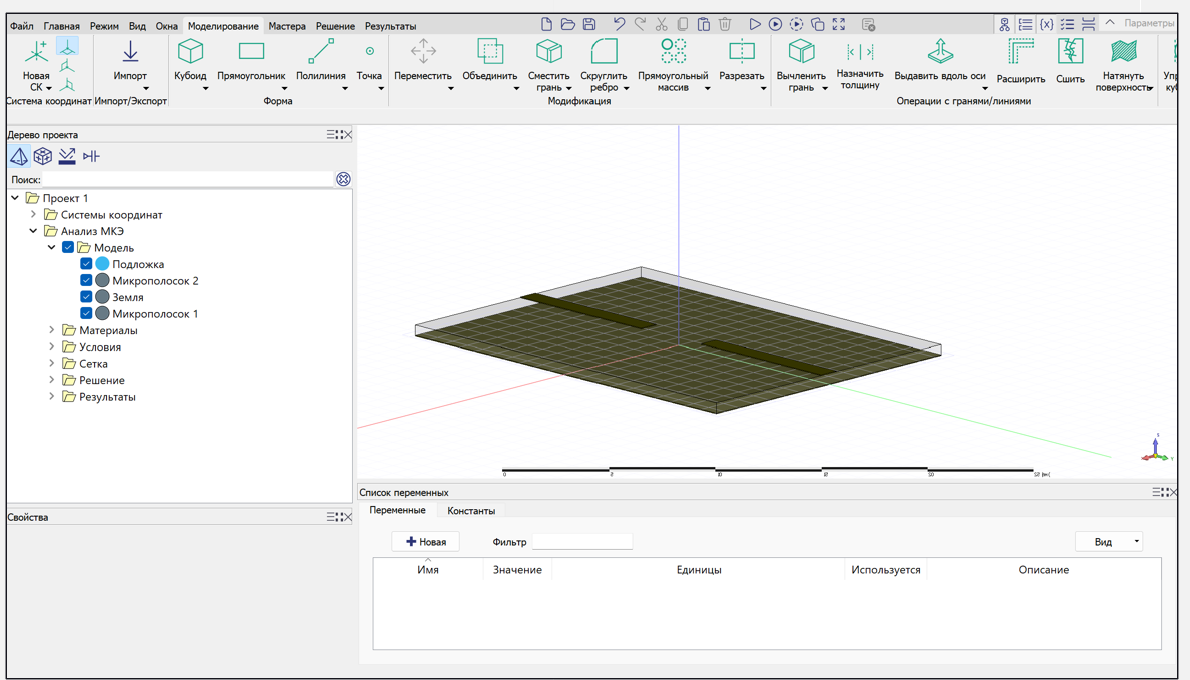

  • Скопируйте Микрополосок 1, назовите объект Микропосолок 2 и переместите его на противоположный край подложки.

  1. Добавьте 4 прямоугольника, на которые в дальнейшем будут назначаться порты.

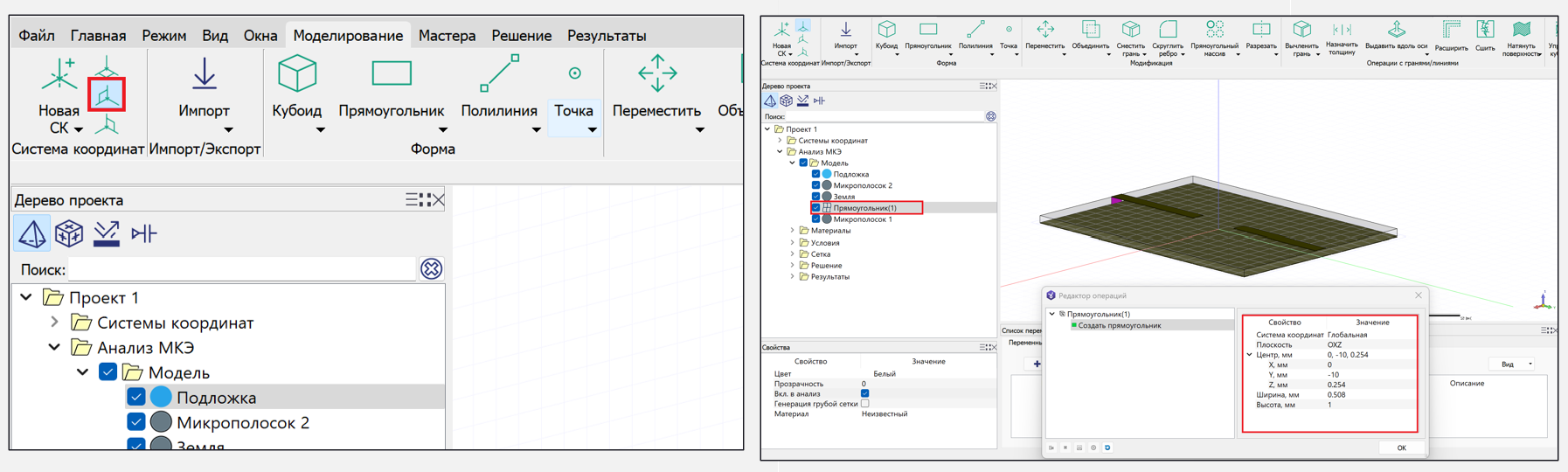

  • Переключитесь на ось XZ. Для этого перейдите вкладку Моделирование и в группе кнопок Новая СК нажмите кнопку XZ.
  • Создайте прямоугольник и задайте для него следующие свойства:

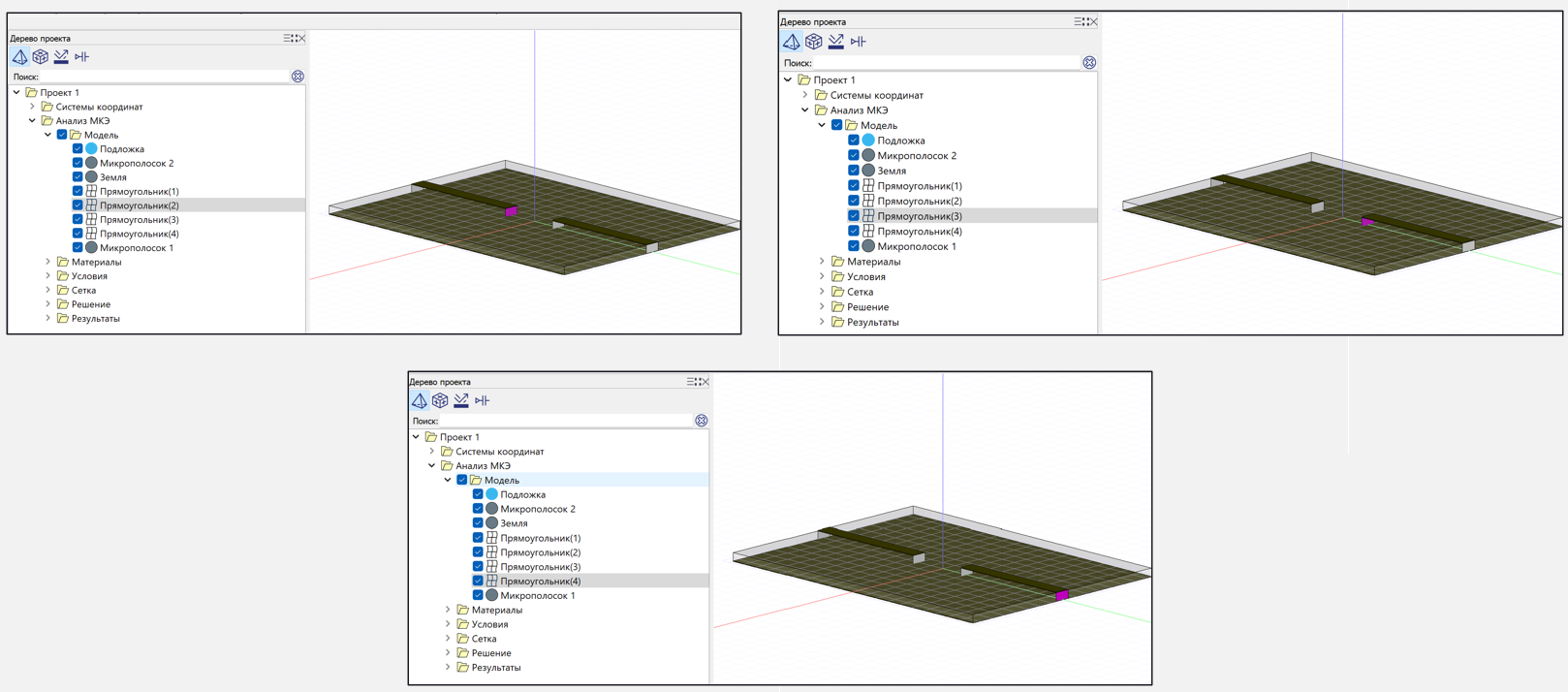

  • Скопируйте созданный прямоугольник и разместите 3 его копии по остальным краям микрополосков.

  1. Назначьте созданным объектам материалы:
  • В дереве проектов выберите землю и 2 микрополоска, нажмите правой кнопкой мыши, выберите Назначить материал – Библиотека материалов.

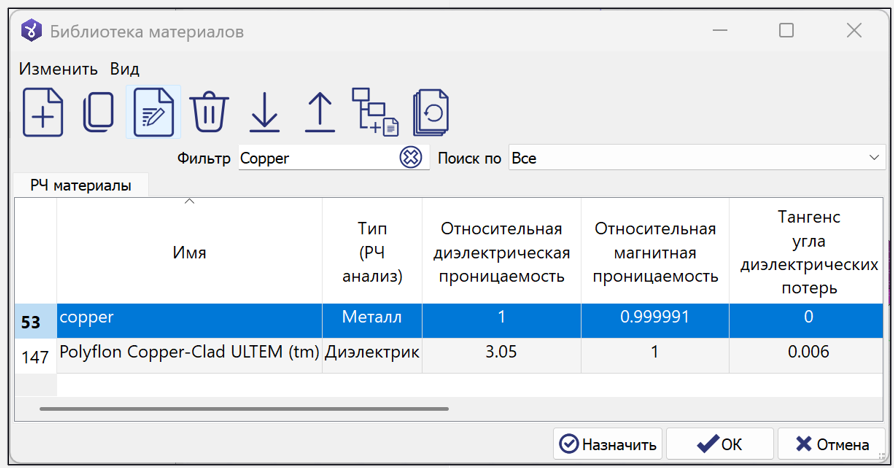

  • В окне Библиотеки материалов в поле поиска введите Copper и нажмите Назначить.

  • В дереве проектов выберите подложку, нажмите правой кнопкой мыши, выберите Назначить материал – Библиотека материалов.

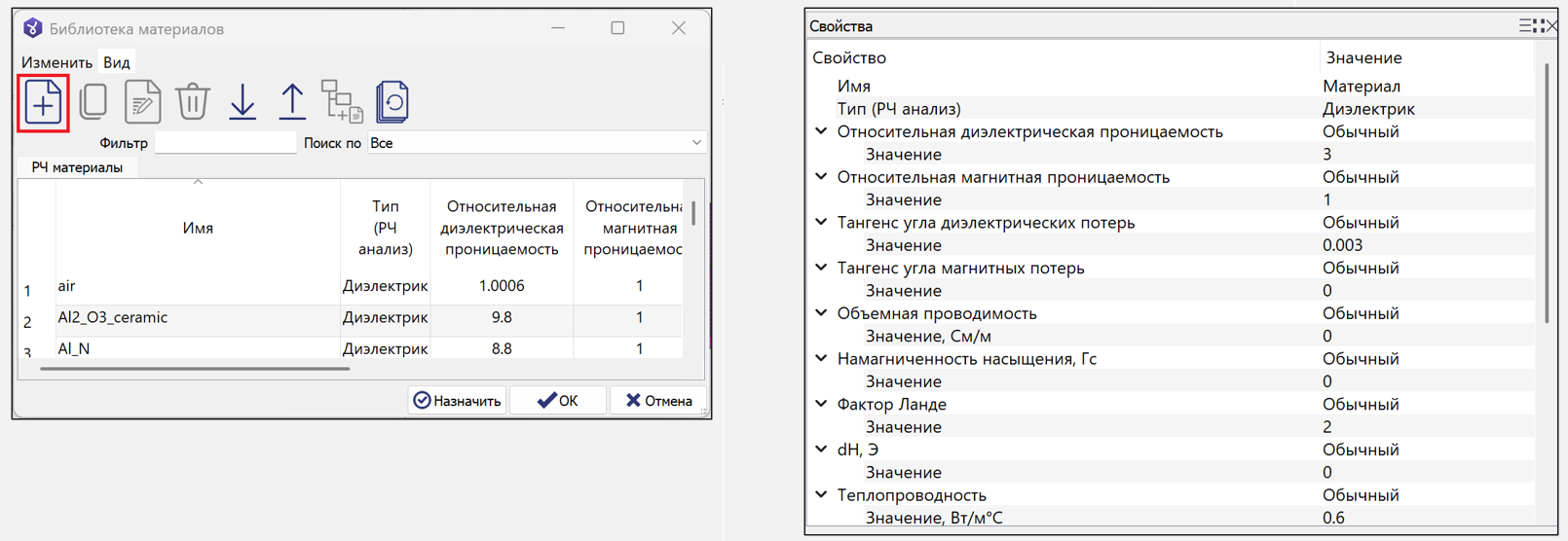

  • В окне Библиотеки материалов нажмите кнопку Создать и создайте материал с такими свойствами, как показано на рисунке ниже.
  • После этого назначьте данный материал подложке.

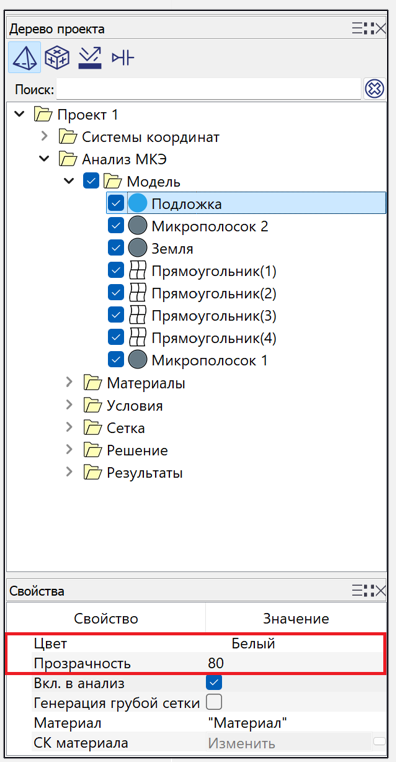

При необходимости измените цвет и прозрачность созданных объектов. Для этого отобразите окно Свойства (Окна – Свойства), выберите объект и задайте нужные значения для указанных параметров.
