Моделирование

Выполните следующие действия:

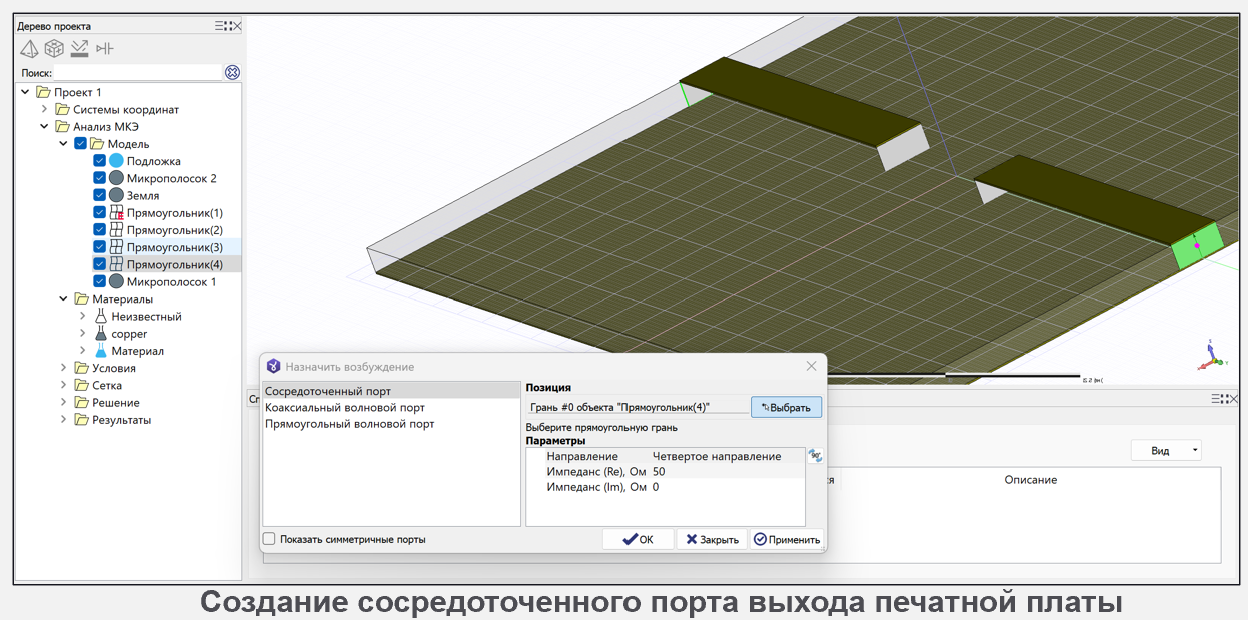

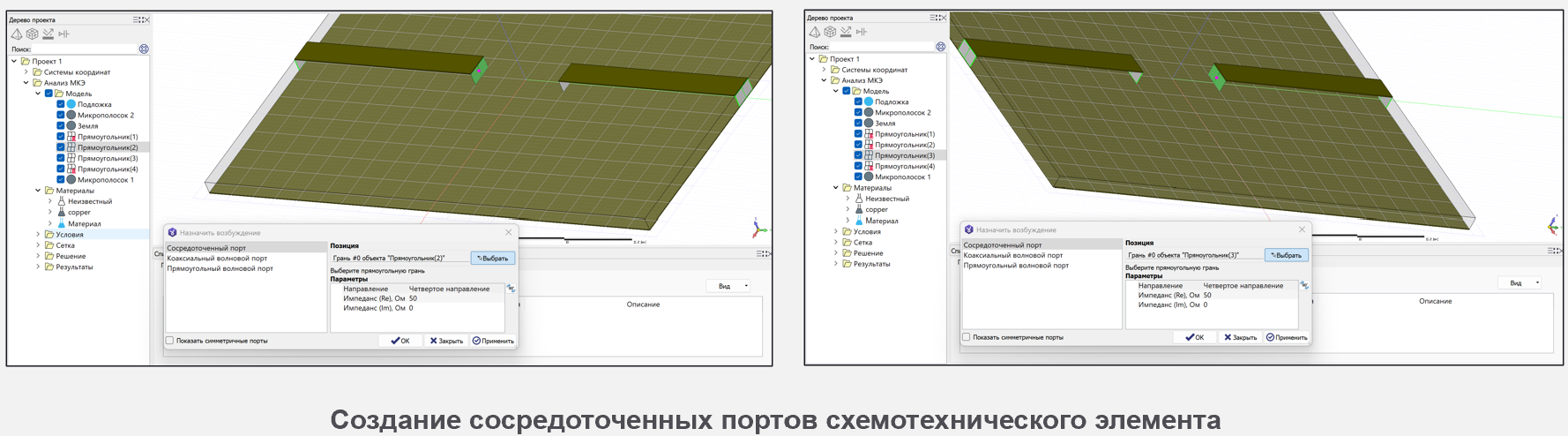

1. Создайте стандартные сосредоточенные порты на печатной плате (1 порт входа и 1 порт выхода печатной платы и 2 порта схемотехнического элемента). Для каждого порта выполните следующую команду: Назначить условие > Возбуждение.

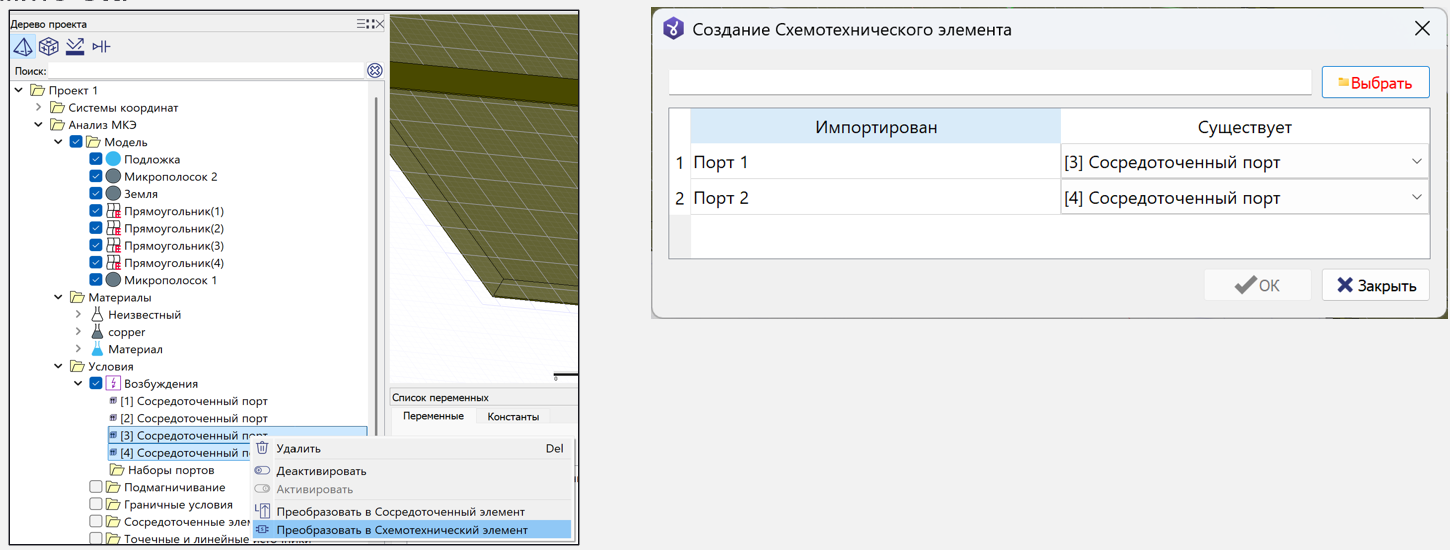

2. В папке Условия – Возбуждение выберите нужные порты (Порт 3 и Порт 4), нажмите правой кнопкой мыши и в открывшемся меню выберите Преобразовать в схемотехнический элемент.
3. В диалоговом окне Создание схемотехнического элемента задайте соответствие портов (Порт 1 - Порт 3 и Порт 2 - Порт 4).
4. Нажмите кнопку Выбрать и выберите SNP-файл, содержащий данные отсутствующего элемента-фильтра (C:\Program Files\GammaTech\Gamma\Files\Examples\Other\SNP\Полосно-пропускающий фильтр.snp).
5. Нажмите ОК.

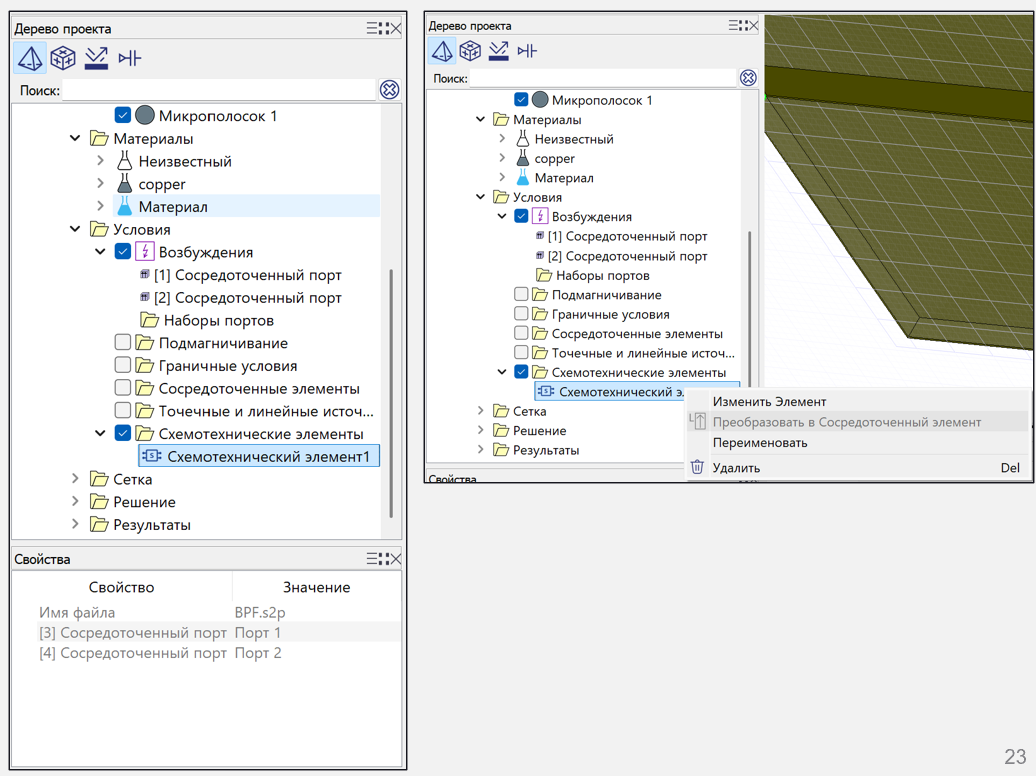

В дереве проекта будет создан схемотехнический элемент (Проект – Анализ МКЭ – Условия – Возбуждения – Схемотехнические элементы – Схемотехнический элемент 1).

к сведению

При необходимости можно изменить параметры созданного схемотехнического элемента. Для этого нажмите правой кнопкой мыши на его имя и затем в открывшемся меню выберите Изменить Элемент.
