Результаты

Выполните следующие действия:

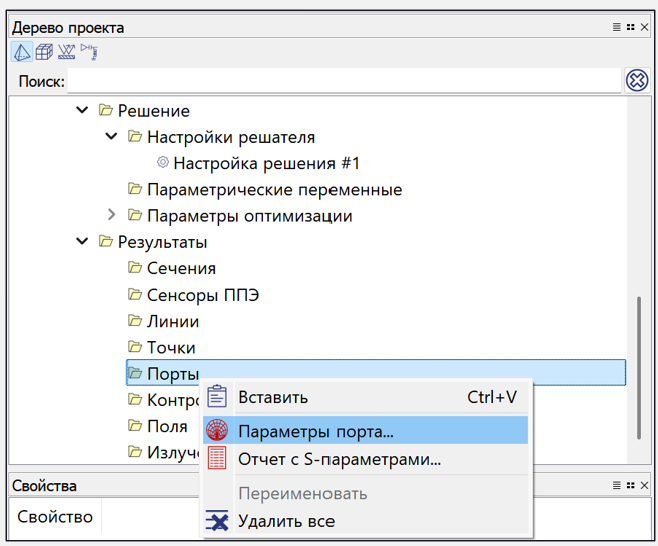

1. В папке Результаты кликните правой кнопкой мыши на папке Порты и выберите Параметры порта.

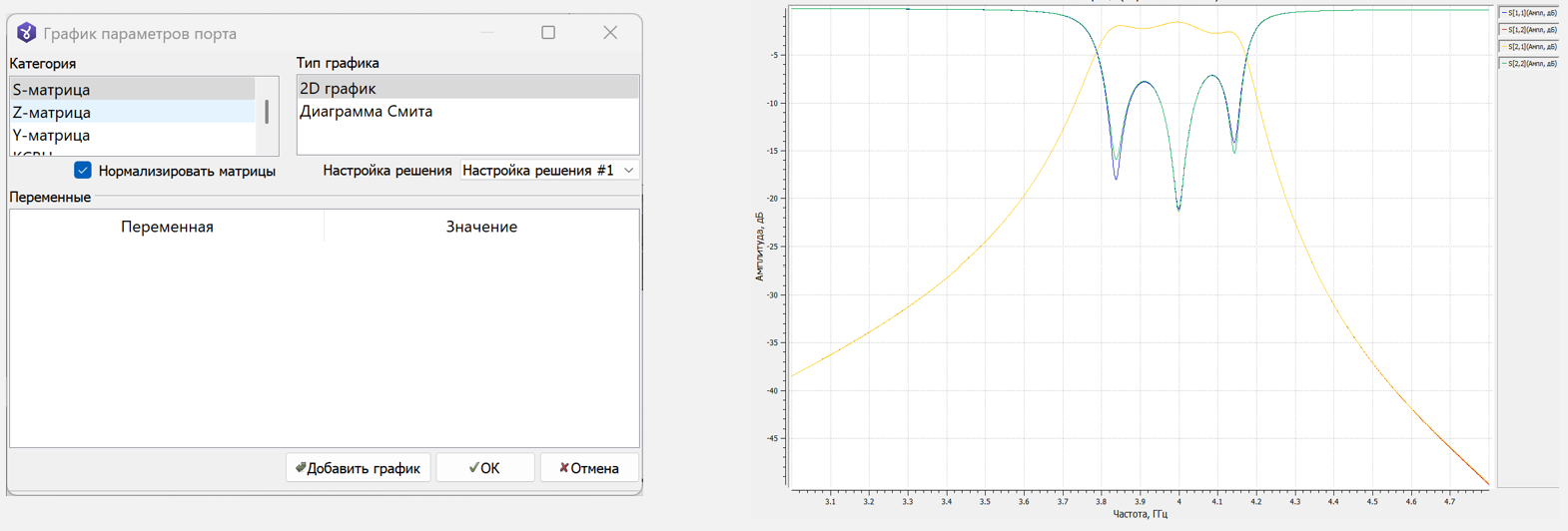

2. В открывшемся диалоговом окне проверьте, что в поле Категория выбрано S-матрица, в поле Тип графика выбрано 2D график.
3. Нажмите ОК.
4. В окне программы отобразится матрица S-параметров.

к сведению

На графике кривая S (2,1) соответствует амплитудно-частотной характеристике полосно-пропускающего фильтра.

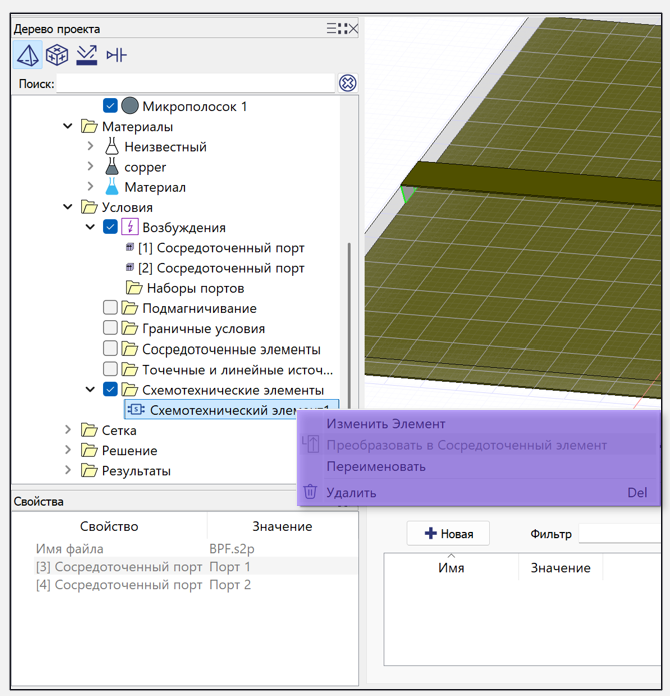

В папке Условия – Схемотехнические элементы будет создан схемотехнический элемент.

Возможные действия:

• Можно изменить свойства элемента или подгрузить другой SNP-файл:
• Можно преобразовать в сосредоточенный элемент.
