Режимы работы

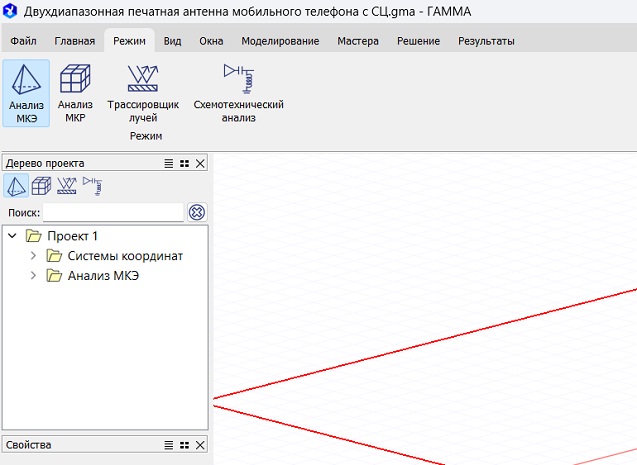

Режимы работы можно выбрать или на панели во вкладке Режим, или в Дереве проекта:

Краткое описание режимов:

- Метод конечных элементов широко применяется в инженерном анализе СВЧ-устройств малых и средних размеров в частотной области. Использование тетраэдральной неструктурированной сетки, хорошо воспроизводящей криволинейные поверхности, позволяет моделировать сложные геометрические структуры и обеспечивает высокую точность расчетов электромагнитных полей. Благодаря особенности одновременного расчета всех портов структуры, данному методу отдается предпочтение при расчете многоантенных структур, антенных решеток, многопиновых коннекторов и т.п.

- Метод конечных разностей применяется в инженерном анализе СВЧ-устройств средних и относительно больших размеров во временной области. С помощью преобразования Фурье исходные результаты из временной области преобразуются в частотную. Использование градационной гексаэдральной сетки, нечувствительной к качеству входных данных CAD, позволяет моделировать сборки устройств, входная геометрия которых может содержать ошибки самопересечения геометрии, однозначно неразрешенные контакты и т.п., что неприемлемо при моделировании в МКЭ. Методу отдается предпочтение при расчете геометрически сложных сборок, а также структур в очень широкой полосе частот.

- Базируясь на методе геометрической и физической оптики (GO/PO), относящемся к приближенным методам расчета, модуль Трассировщик лучей применяется в инженерном анализе объектов очень больших размеров. Модуль используется в задачах планирования сетевой инфраструктуры, расчета ЭПР крупных объектов, таких как самолеты, БПЛА, средства поражения (ракеты), корабли и т.п.

- Анализ электрических цепей широко применяется при разработке таких СВЧ-устройств, как антенны (согласование антенн), аналоговые фильтры, диплексеры и другие компоненты антенно-фидерного тракта. В модуле схемотехнического анализа предусмотрена возможность создания электрических цепей с использованием стандартных (идеализированных) и пользовательских (загружаемых через блок S-параметров) элементов СВЧ схем. Набор стандартных функций, таких как подстройка номиналов, оптимизация, а также инструментарий работы с графиками, позволяет использовать модуль не только в качестве помощника в повседневных задачах разработчика, но и в качестве полноценного инструмента при проектировании схем-прототипов СВЧ устройств.
