Работа с переменными

Общая информация​

Использование переменных позволяет изменять геометрию модели без дополнительных операций моделирования.

Переменные рекомендуется использовать в следующих случаях:

  • При частом изменении значений параметров;
  • При частом использовании одного и того же значения параметра.

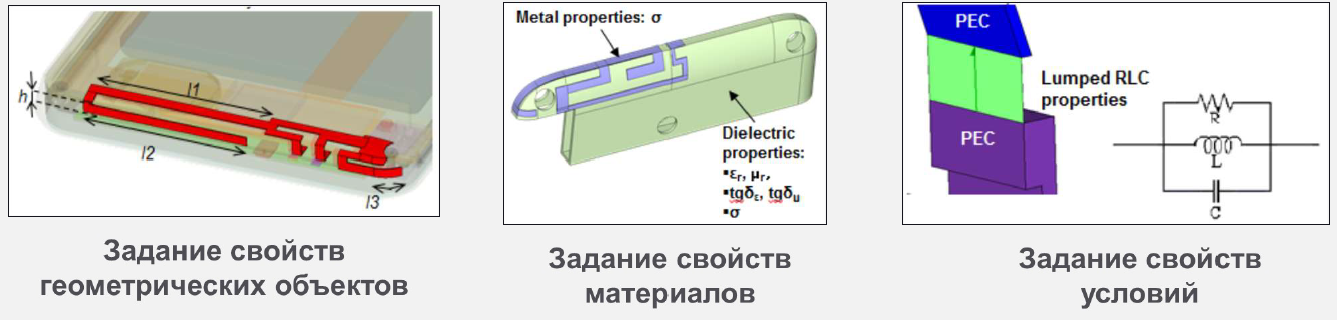

Переменные модели можно использовать для задания свойств:

• Геометрических объектов; • Материалов; • Условий (намагничивание, границы, сосредоточенный параметр).

Управление переменными модели​

Управление переменными осуществляется с помощью панели «Список переменных».

Открыть панель можно следующими способами:

  • В главном окне программы используйте кнопку Список переменных.
  • На вкладке Окна нажмите кнопку Список переменных.

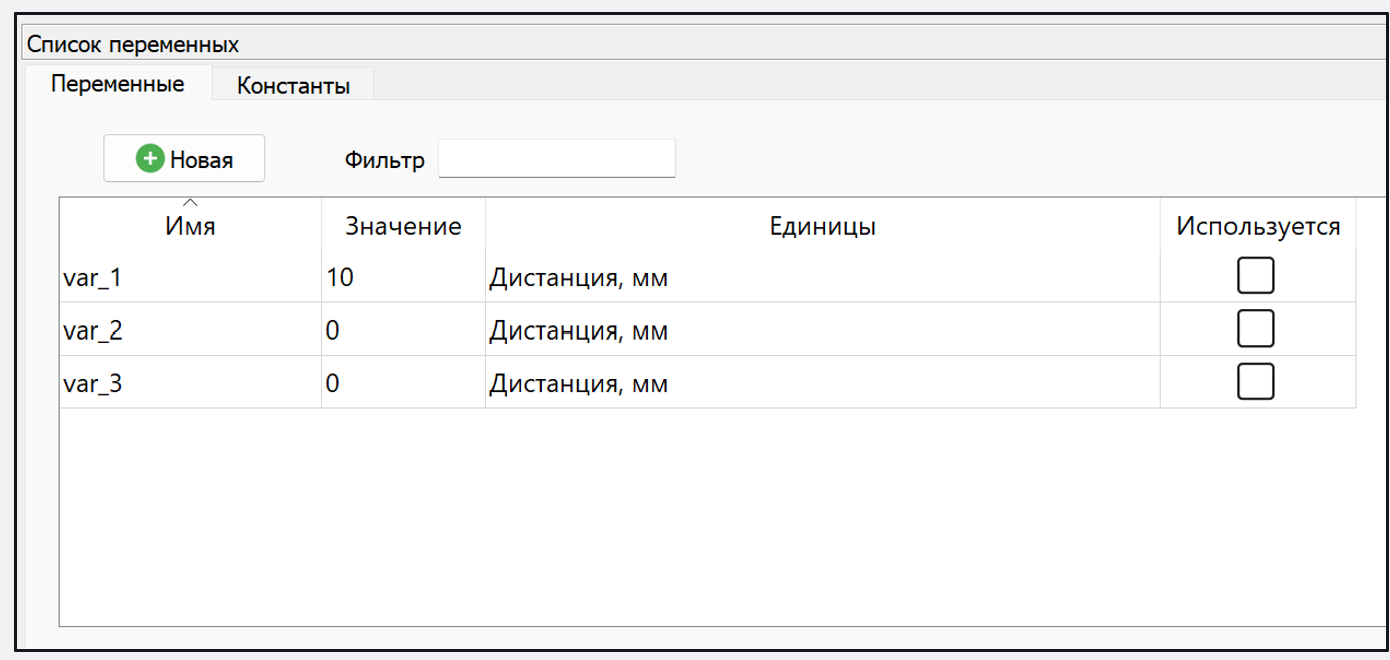

На панели Список переменных отображается список всех переменных, которые определены в проекте:

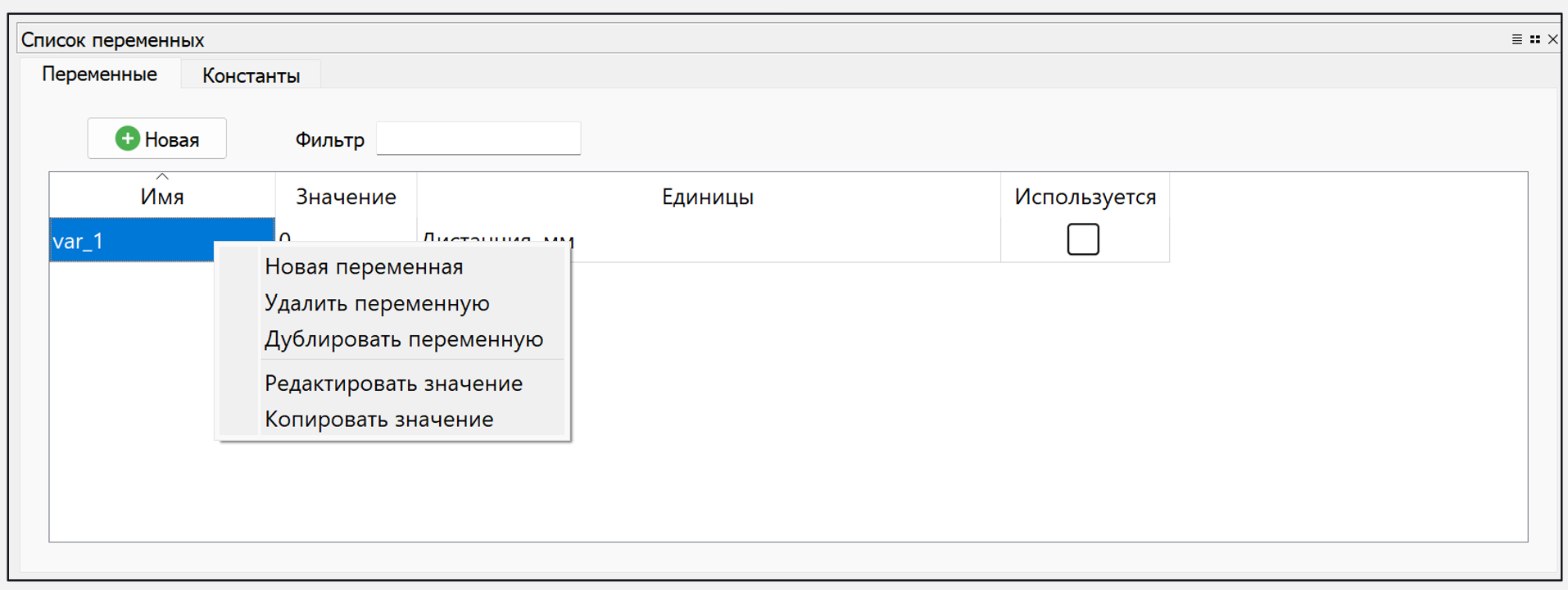

В проекте можно выполнять следующие действия с переменными:

  • Создание новых переменных;
  • Фильтрация переменных;
  • Удаление переменных;
  • Дублирование переменных;
  • Редактирование значений;
  • Копирование значений.

Создание новой переменной​

Чтобы создать новую переменную, выполните следующие действия:

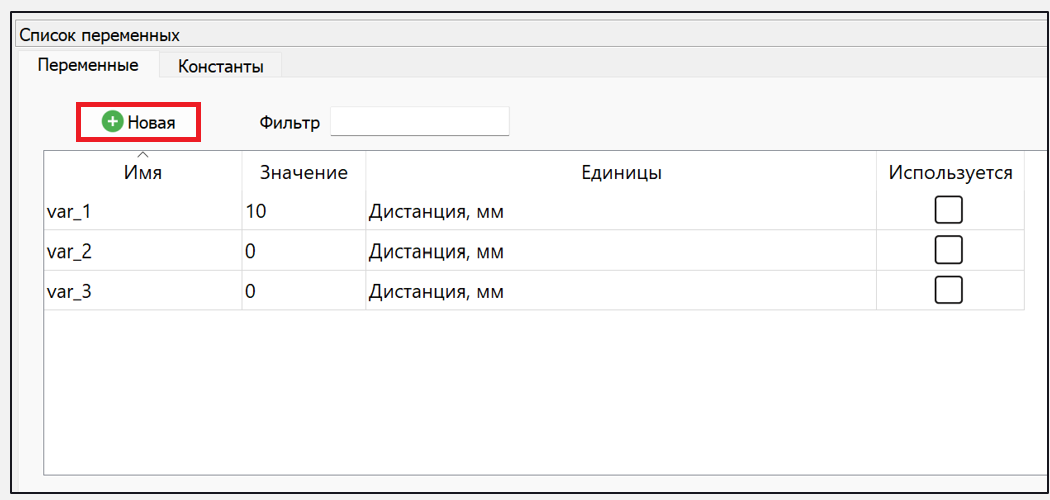

  1. Нажмите кнопку Новая.

  1. Задайте имя переменной, значение и единицу измерения.
к сведению

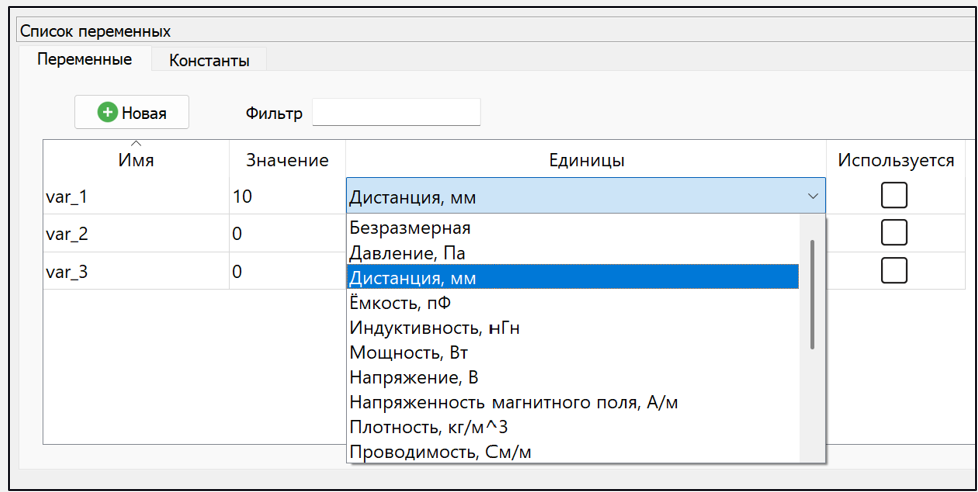

В поле Единицы значение (единица измерения) выбирается с помощью раскрывающегося списка.

Изменение единиц измерения​

Вы можете изменить единицы измерения, которые используются в проекте по умолчанию.

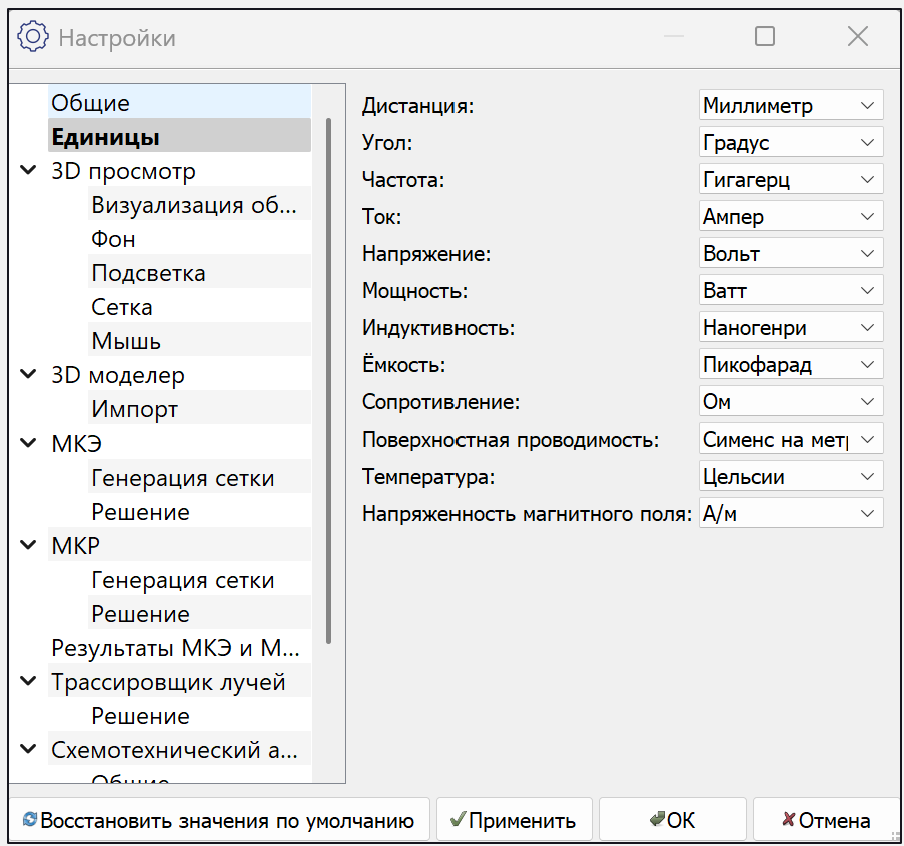

Для этого перейдите Файл > Настройки и выберите раздел Единицы.

Использование переменных​

После определения переменных модели вы можете использовать их в качестве числовых значений в арифметических операциях (+,-,,/) и числовых выражениях (-ax2+b) в редакторе операций, диалоговых окнах команд модификации и в окне свойств.

Задание длины объекта с использованием переменной​

Чтобы задать длину объекта с использованием переменной, выполните следующие действия:

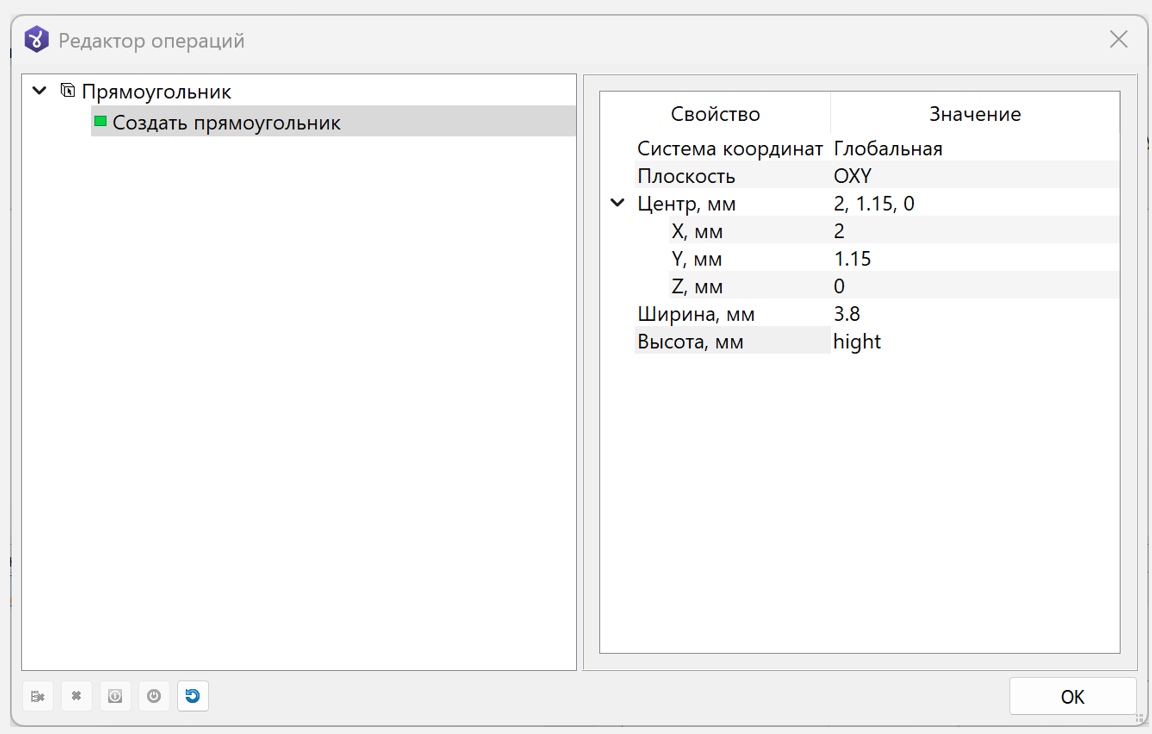

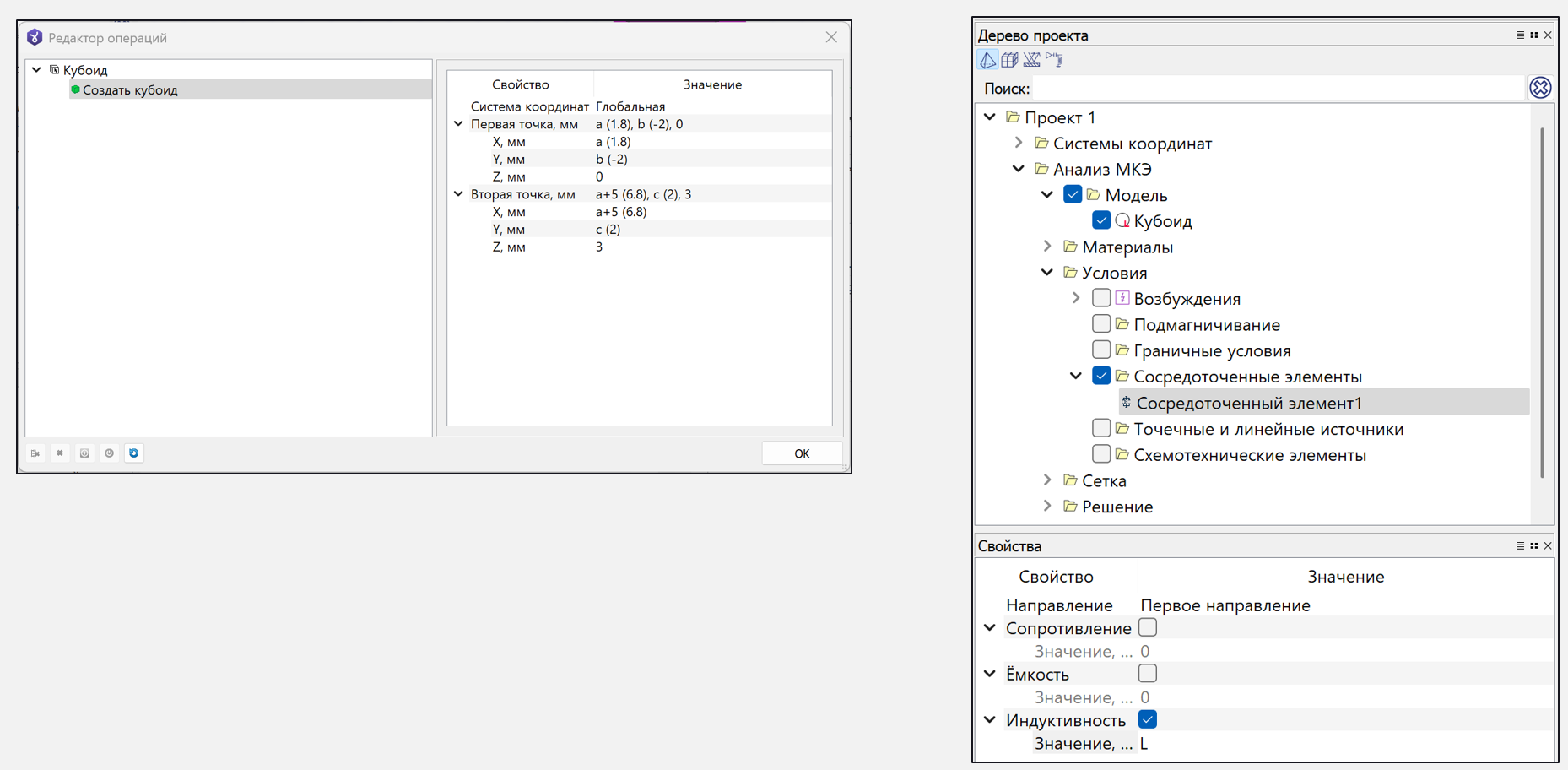

  1. Дважды щелкните по объекту в дереве проекта или рабочей области, чтобы отобразить окно Редактор операций.

  2. Дважды нажмите на нужное значение и введите имя переменной.

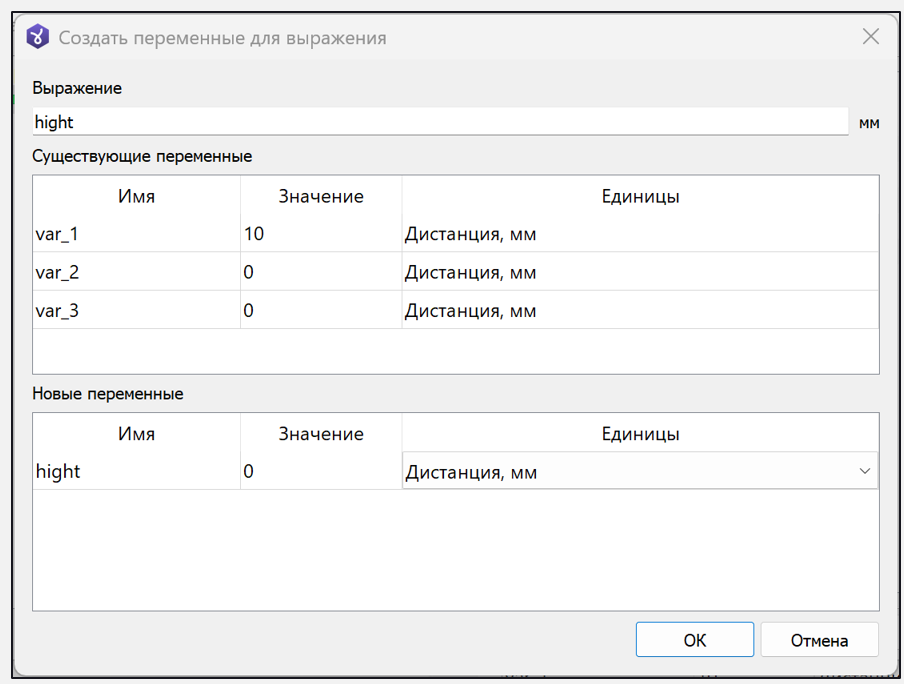

  1. В открывшемся диалоговом окне задайте значение переменной и выберите единицу измерения.
