Параметрический анализ

Инструменты программы позволяют смоделировать несколько решений для разных совокупностей значений параметров модели, используя одну модель.

Процесс работы параметрического анализа:

  1. Назначьте переменные модели (геометрические размеры, свойства материалов и условия) вашей модели.

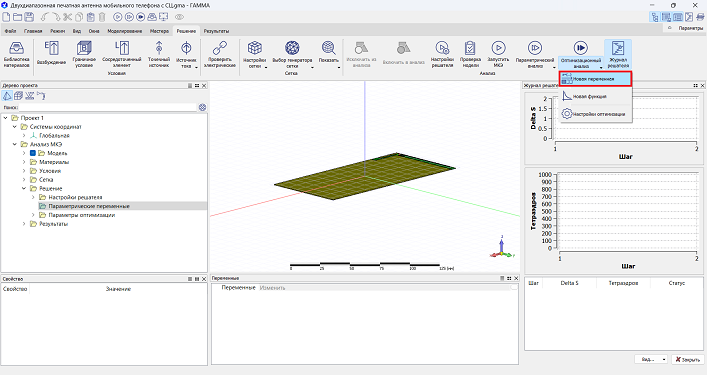

  2. На вкладке Решение нажмите кнопку Параметрический анализ и в открывшемся меню выберите Новая переменная.

подсказка

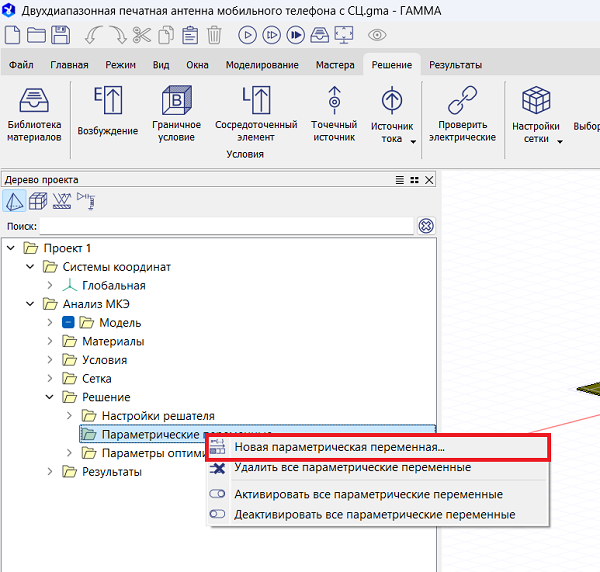

Также в дереве проекта можно развернуть Анализ МКЭ - Решение, нажать правой кнопкой мыши на Параметрические переменные и в открывшемся меню выбрать Новая параметрическая переменная.

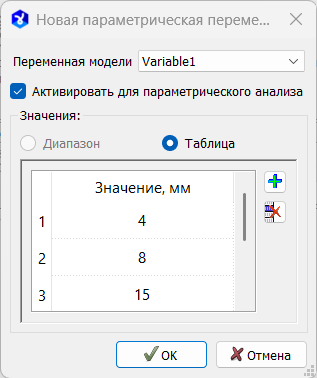

  1. Укажите переменные модели для параметрического анализа в окне Новая параметрическая переменная:

  • Выберите переменную модели в поле Переменная модели.

  • Убедитесь, что параметр Активировать для параметрического анализа включен.

  • Выберите Диапазон/Таблица, чтобы ввести набор значений параметрических переменных:

    • Вариант Диапазон — укажите значения Начало и Конец, Этап и Счет (количество значений, которые должны быть определены в указанном диапазоне).

    подсказка

    Когда вы задаете параметр Этап, параметр Счет* вычисляется автоматически и наоборот.

    • Вариант Таблица — задайте все возможные значения.

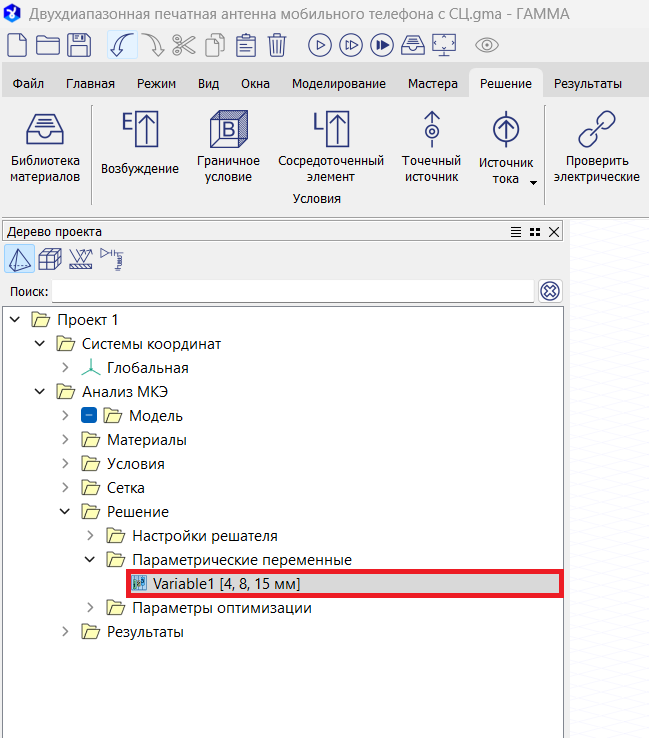

  1. Параметрические переменные перечислены в дереве проекта > Решение > Параметрические переменные.

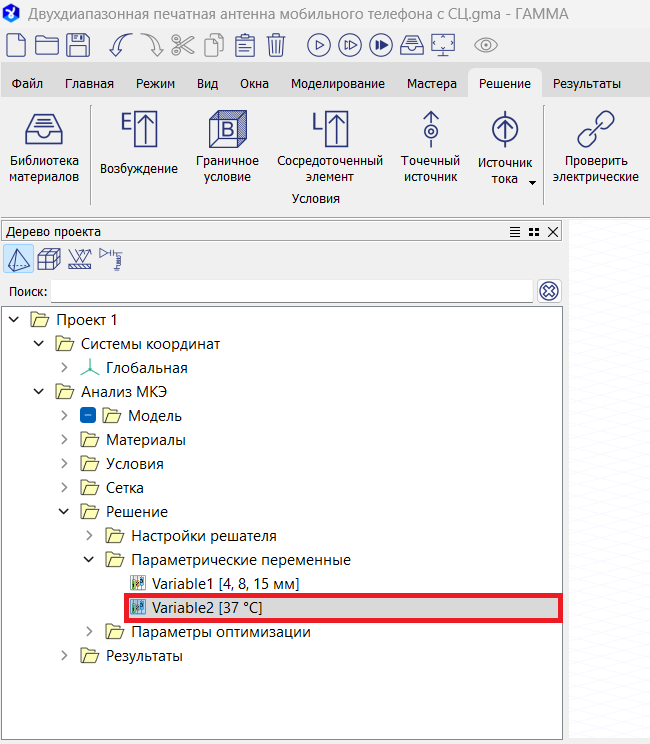

  • Вы можете указать другие переменные модели для параметрического анализа. Выберите переменную, для которой необходимо запустить параметрический анализ:

  1. Запустите параметрический анализ для указанной перемены (вкладка Решение > Запустить параметрический).

  2. Программа GAMMA генерирует решения для каждой совокупности решений.

  3. После завершения моделирования выполните постобработку. Сравните результаты решений, чтобы определить, как каждая совокупность значений параметрических переменных влияет на смоделированный интегральный КПД анализируемого устройства.

к сведению

Несмотря на то, что перед запуском параметрического анализа не требуется решать базовую модель, эта процедура помогает убедиться, что разработанная модель настроена и работает должным образом.
