Главное окно
Главное окно САПР «ГАММА» объединяет инструменты работы с проектом, построения модели, настройки расчёта и просмотра результатов.

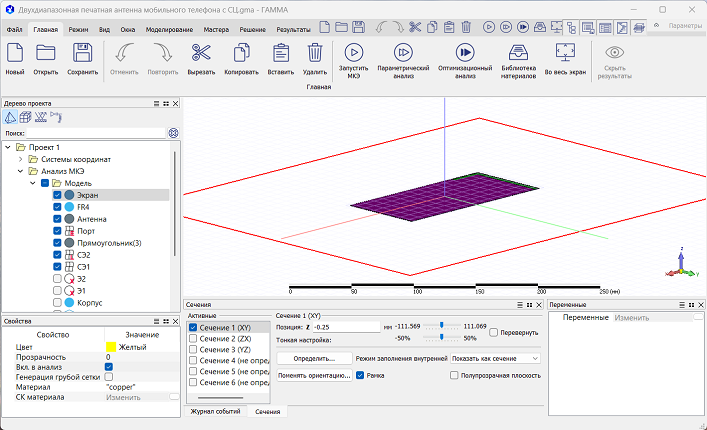

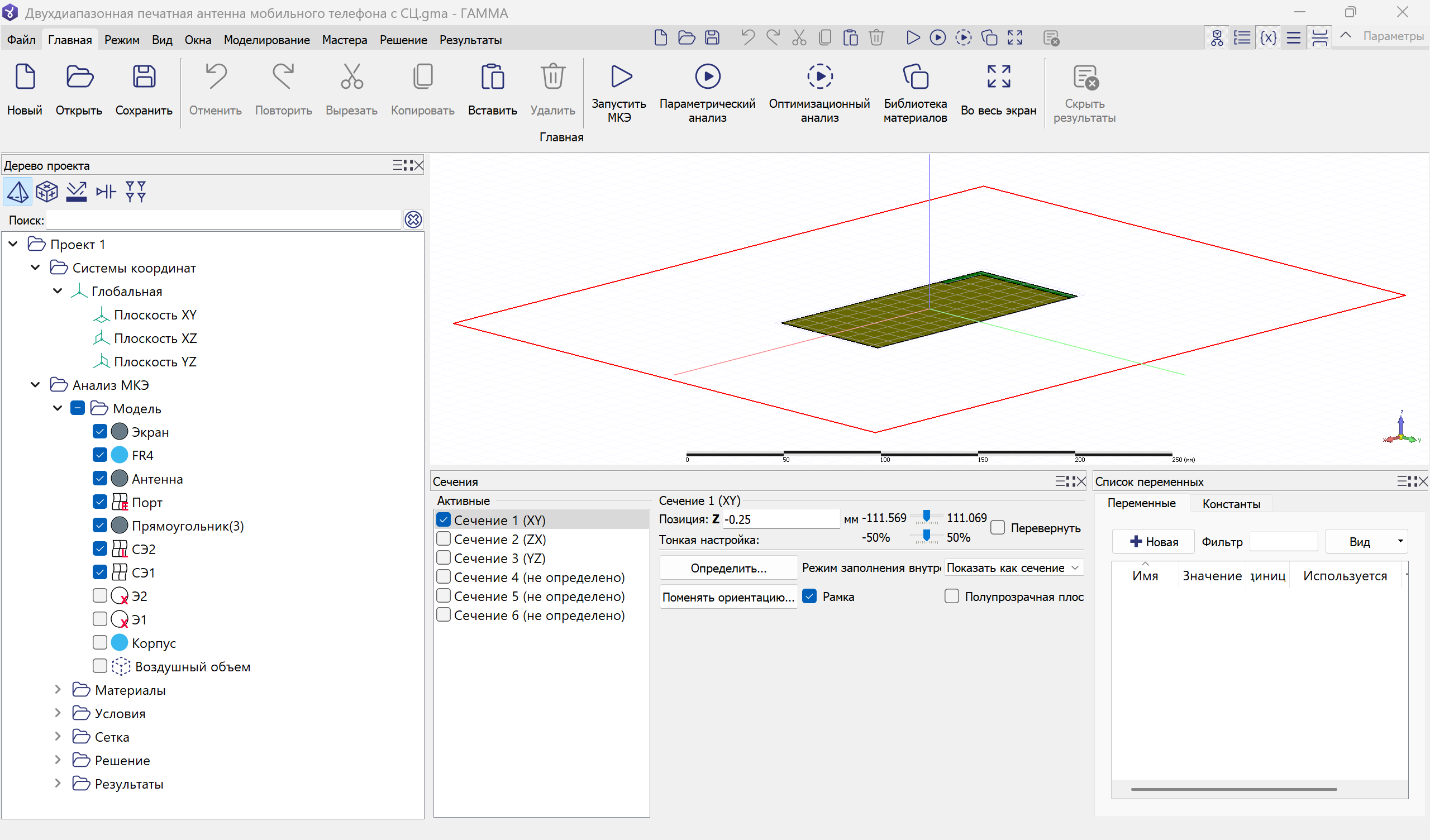

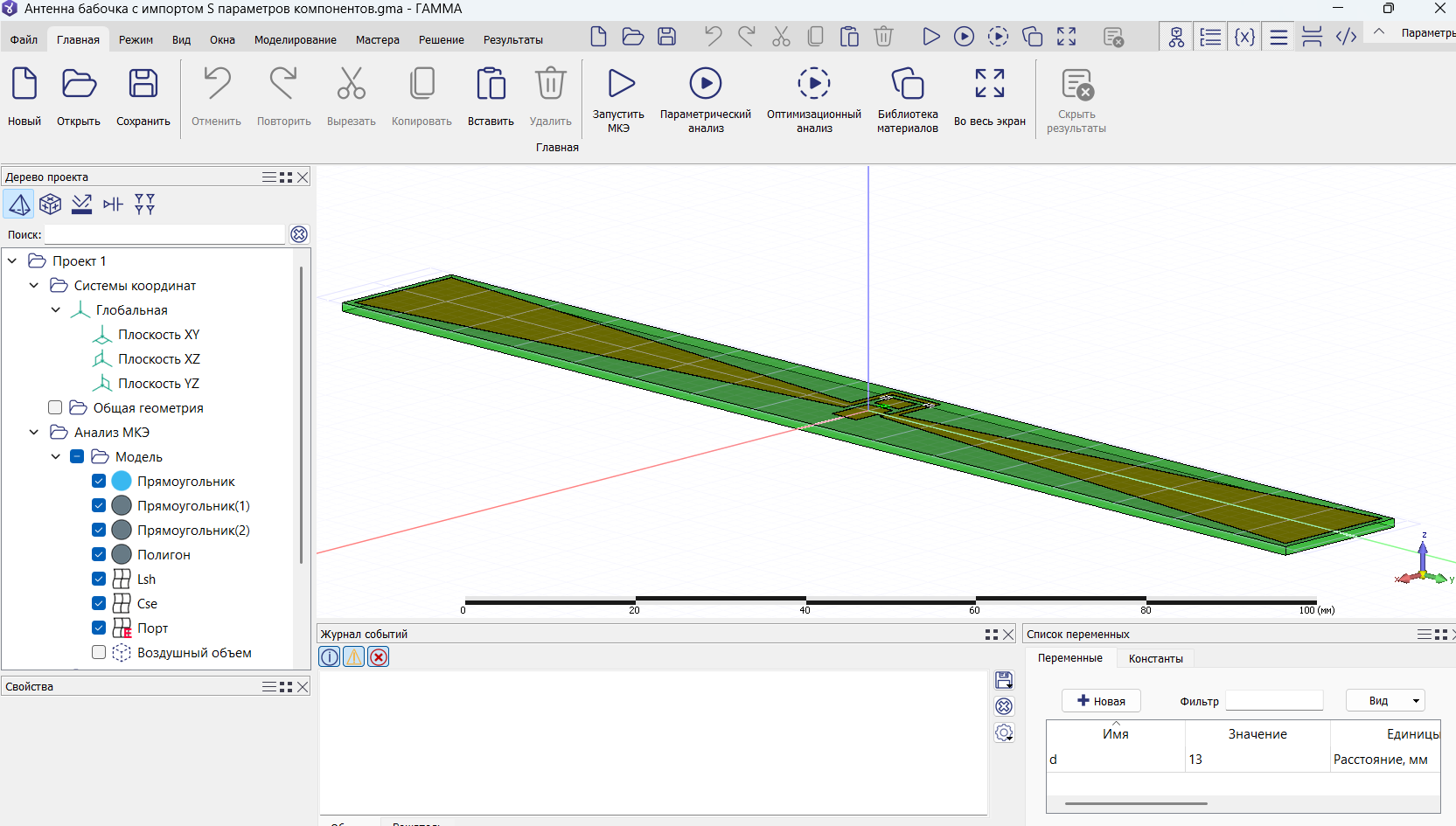

На рисунке ниже приводится главное окно программы.
подсказка
Графический интерфейс программы разработан таким образом, чтобы пользователям было легко получить доступ ко всем функциям моделирования, настройке решателя и постобработке.
Элементы интерфейса
| Элемент | Назначение |
|---|---|
| Меню «Файл» | Создание, открытие и сохранение проектов, импорт и экспорт, доступ к настройкам. |
| Вкладки | Команды, объединённые по задачам: моделирование, настройка решения, работа с результатами и другие. |
| Панель быстрого доступа | Быстрый вызов часто используемых команд в верхней части окна. |
| Дерево проекта | Структура проекта: системы координат, геометрия, анализы и связанные данные. |
| Свойства | Просмотр и изменение параметров выбранного элемента. |
| Область просмотра 3D-модели | Отображение геометрии и результатов, выбор элементов и управление видом. |
| Журнал событий | Сообщения о выполнении операций, предупреждения и ошибки. |
| Список переменных | Работа с переменными и константами проекта. |
| Сечение | Управление отображением внутренних частей модели с помощью секущих плоскостей. |
Взаимное расположение панелей на рисунке приведено как пример рабочего пространства. Команды вызова панелей собраны на вкладке «Окна».
