Режимы работы

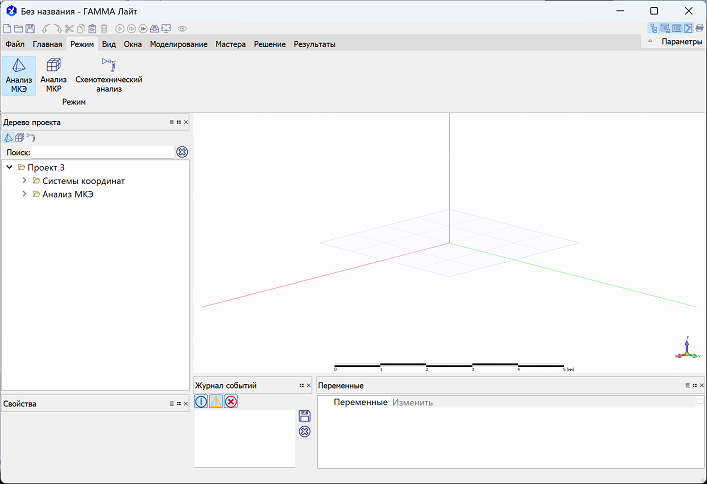

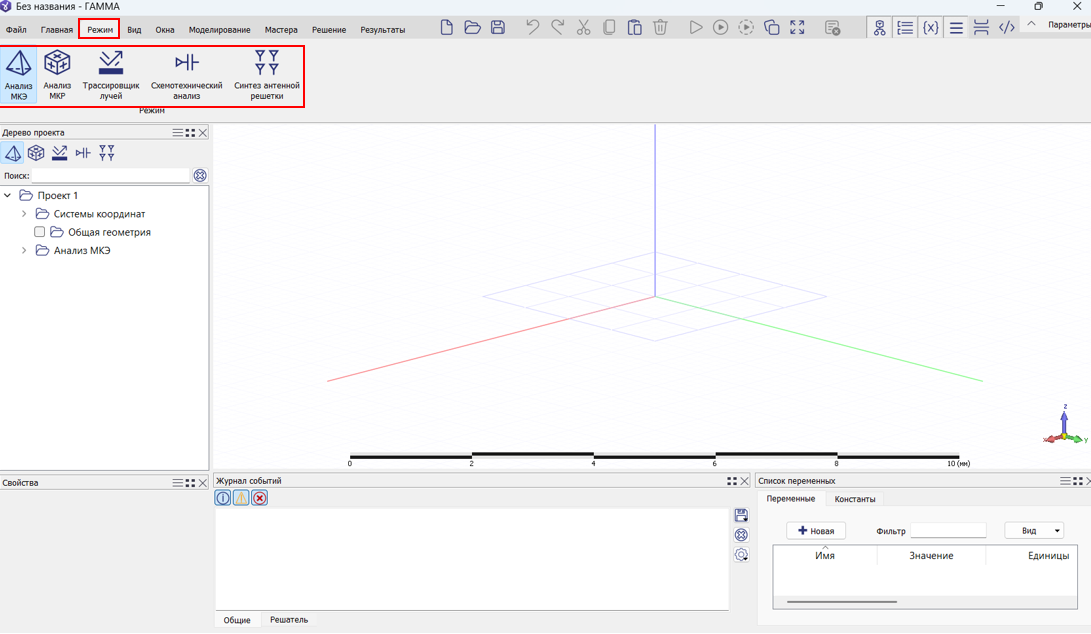

Для выбора режима работы в главном окне программы перейдите на вкладку Режим и выберите нужный вариант.

к сведению

Режимы работы также можно выбирать в дереве проекта.

Краткое описание режимов:

(Анализ МКЭ) – моделирование общего электромагнитного поля.

Метод конечных элементов широко применяется в инженерном анализе СВЧ-устройств малых и средних размеров в частотной области. Использование тетраэдральной неструктурированной сетки, хорошо воспроизводящей криволинейные поверхности, позволяет моделировать сложные геометрические структуры и обеспечивает высокую точность расчётов электромагнитных полей. Благодаря особенности одновременного расчёта всех портов структуры, данному методу отдаётся предпочтение при расчёте многоантенных структур, антенных решёток, многопиновых коннекторов и т.п.
(Анализ МКР)

Метод конечных разностей применяется в инженерном анализе СВЧ-устройств средних и относительно больших размеров во временной области. С помощью преобразования Фурье исходные результаты из временной области преобразуются в частотную. Использование градиентной гексаэдральной сетки, нечувствительной к качеству входных данных CAD, позволяет моделировать сборки устройств, входная геометрия которых может содержать ошибки самопересечения геометрии, однозначно неразрешённые контакты и т.п., что неприемлемо при моделировании в МКЭ. Методу отдаётся предпочтение при расчёте геометрически сложных сборок, а также структур в очень широкой полосе частот.
(Трассировщик лучей)

Базируясь на методе геометрической и физической оптики (GO/PO), относящемся к приближенным методам расчёта, модуль Трассировщик лучей применяется в инженерном анализе объектов очень больших размеров. Модуль используется в задачах планирования сетевой инфраструктуры, расчёта ЭПР крупных объектов, таких как самолёты, БПЛА, средства поражения (ракеты), корабли и т.п.
(Схемотехнический анализ) - моделирование высокочастотной цепи с несколькими элементами для обеспечения её оптимальной работы.

Анализ электрических цепей широко применяется при разработке таких СВЧ-устройств, как антенны (согласование антенн), аналоговые фильтры, диплексеры и другие компоненты антенно-фидерного тракта. В модуле схемотехнического анализа предусмотрена возможность создания электрических цепей с использованием стандартных (идеализированных) и пользовательских (загружаемых через блок S-параметров) элементов СВЧ схем. Набор стандартных функций, таких как подстройка номиналов, оптимизация, а также инструментарий работы с графиками, позволяет использовать модуль не только в качестве помощника в повседневных задачах разработчика, но и в качестве полноценного инструмента при проектировании схем-прототипов СВЧ устройств.
