Моделирование

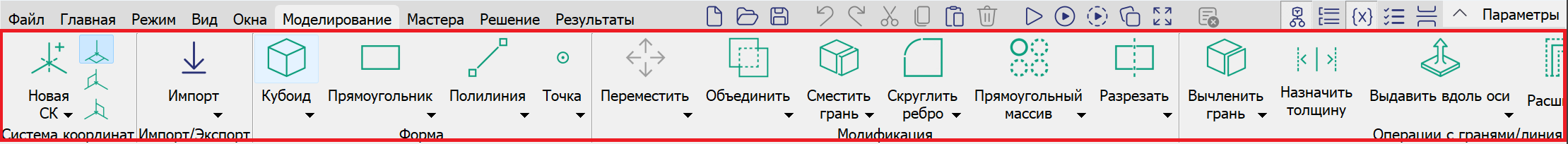

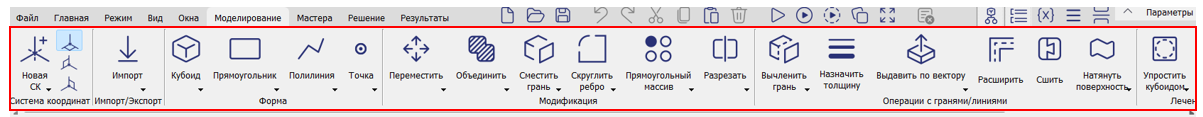

Программа предлагает широкий спектр возможностей 3D-моделирования. Соответствующие инструменты доступны на вкладке Моделирование.

Основные особенности:

• Импорт/экспорт:
  • Импорт: ACIS SAT, ACIS SAB, IGES, STEP, Pro/E, STL, AutoCAD DXF, ГАММА PHM, ГАММА BIN, ГАММА DAT;
  • Экспорт: ACIS SAT, IGES, STEP, STL, AutoCAD DXF, ГАММА PHM.
• 1D, 2D и 3D примитивы:
  • Линии: прямая, дуга, сплайн, спираль;
  • Прямоугольник, круг, эллипс, многоугольник;
  • Куб, шар, циллиндр, сфера, конус, пирамида, призма, тор.
• Редактирование геометрии:
  • Преобразование 1D-> 2D и 2D-> 3D;
  • Перемещение, вращение, отражение;
  • Логические операции;
  • Смещение тела и граней.
• Переменные модели;
• Инструменты измерения:
  • Длина, площадь, объём.
• Локальная системы координат;
• Исправление ошибок геометрии:
  • Упрощение кубоидом;
  • Лечение геометрии;
  • Удаление граней.
• Геометрия печатной платы.
