Панель поперечных сечений
В программе GAMMA вы можете воспользоваться инструментами для произведения поперечного сечения и увидеть внутренние детали объектов, моделей. Инструмент полезен как для непосредственно самого моделирования, так и для последующей обработки результатов.

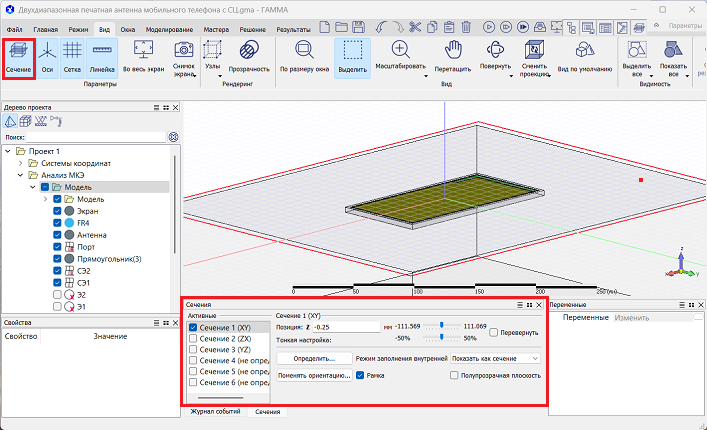

Чтобы отобразить панель поперечных сечений, на вкладке Вид нажмите Сечение.
На панели располоджены следующие элементы:
- Список Активные активирует одно или несколько поперечных сечений.
- Параметры строки Позиция указывают, где активное поперечное сечение должно разрезать объект.
- Параметры строки Тонкая настройка помогают более точно настроить расположение плоскости поперечного сечения.
- Галочка в поле Перевернуть устанавливает обратное направление поперечного сечения.
- Галочка в поле Полупрозрачная плоскость отображает плоскости поперечного сечения.
- Галочка в поле Рамка отображает/скрывает контур плоскости поперечного сечения.

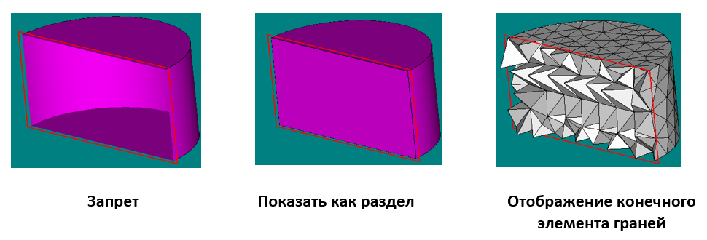

- Параметры строки Режим заполнения внутренней, устанавливают:
- Не заполнять - запрет на просмотр внутренней части вырезанного объекта.
- Показать как сечение - используется, чтобы скрыть внутреннюю часть.
- Показать как грани сетки (Отображение конечного элемента граней) - используется для проверки качества сетки после создания сетки во вкладке Моделирование > Просмотр.

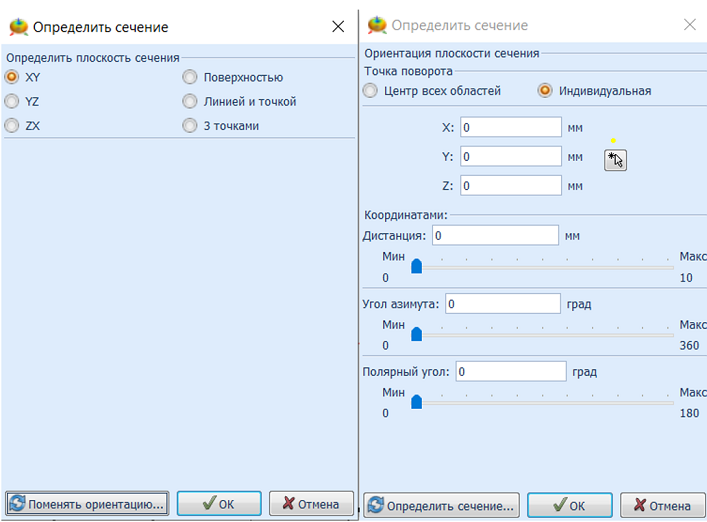

- Функция Определить используется для задания поперечного сечения плоскостью XY, XZ или YZ, поверхностью, линией и точкой/или тремя точками.
- Функция Поменять ориентацию используется, чтобы настроить направление и положение выбранной плоскости поперечного сечения.
