Область просмотра 3D-модели

Область просмотра 3D-модели отображает геометрию модели и результаты моделирования, а также позволяет взаимодействовать с элементами проекта. Подробнее см. в разделе Моделирование.

  1. Вкладка View (Вид) > C-section (Поперечное сечение).

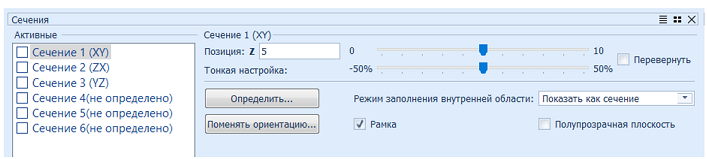

  2. Диалоговое окно Cross-section (Поперечное сечение) предлагает следующие расширенные функции:

  • Список Active (Активные) активирует одно или несколько поперечных сечений.
  • Параметры строки Position (Положение) указывают, где активное поперечное сечение должно разрезать объект.
  • Параметры строки Fine tuning (Точные настройки) помогают более точно настроить расположение плоскости поперечного сечения.
  • Галочка в поле Flip (Повернуть) устанавливает обратное направление поперечного сечения.
  • Галочка в поле Semi-transparent plane (Полупрозрачное поле плоскости) отображает плоскости поперечного сечения.
  • Галочка в поле Frame (Рамка) отображает/скрывает контур плоскости поперечного сечения.
  • Параметры строки Fill interior mode (Внутренний режим), устанавливают:
  • None (запрет) на просмотр внутренней части вырезанного объекта.
  • Display as section (Показать как раздел) используется, чтобы скрыть внутреннюю часть
  • Display FE faces (Отображение конечного элемента граней) используется для проверки качества сетки после создания сетки во вкладке Simulation (Моделирование) > View (Просмотр)

  • Функция Define (Определить) используется для задания поперечного сечения плоскостью XY, XZ или YZ, поверхностью, линией и точкой/или тремя точками.
  • Функция Change Orientation (Изменить направление) используется, чтобы настроить направление и положение выбранной плоскости поперечного сечения.
