Интеллектуальная матрица

Интеллектуальная матрица дублирует выбранные объекты со всеми их свойствами, в том числе:

• Выбранные условия

к сведению

Намагничивание и состояния сосредоточенных параметров (например, порты) также дублируются.

• Выбранные материалы
• Локальные настройки для симуляции (включение в / исключение из анализа) или построения сетки (локальные настройки сетки).

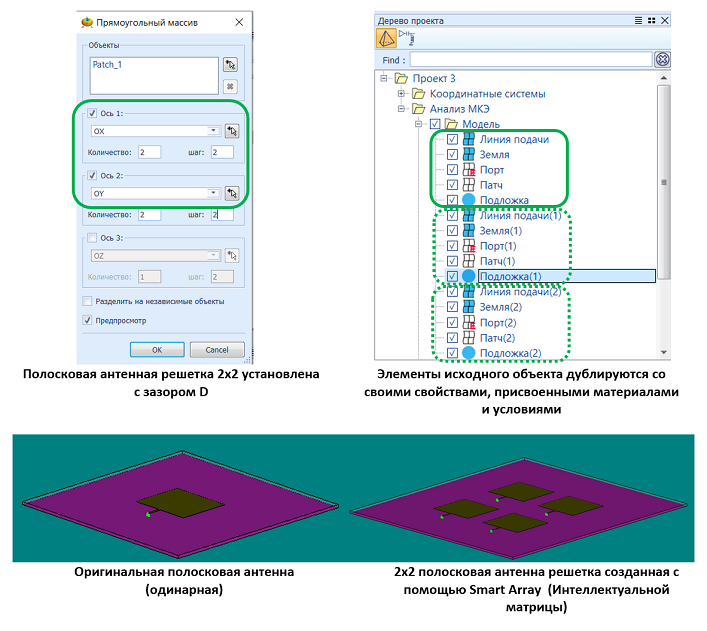

Выберите Интеллектуальная матрица, чтобы создать антенную решетку из одной антенны (особенно, если указаны ее локальные свойства, условия и т.д.)

1. Выберите элемент объекта, который хотите дублировать.
2. Вкладка Конструктор > Интеллектуальная матрица.
3. В диалоговом окне Интеллектуальная матрица выберите оси, по которым необходимо дублировать, укажите Количество копий по выбранным осям, и Шаг – зазор между копиями (в мм).
4. Значение шага можно определить как Переменную модели.
5. Нажмите OK.
6. Вам может понадобиться объединить некоторые элементы (например, Землю, Подложку и др.) после выполнения операции Интеллектуальная матрица.
