Создание относительной СК
- Вкладка Modeling (Моделирование) > New Relative CS (Новая относительная СК).
- Установите начало новой системы координат в диалоговом окне Define Relative CS (Определить относительную СК).
- Создается новая система координат с началом в этой точке.
- Чтобы переместить его по плоскости, выполните шаги 3 и 4.
- Установите ось X.
- Нажмите кнопку выбора оси X в диалоговом окне Define Relative CS (Определить относительную СК).

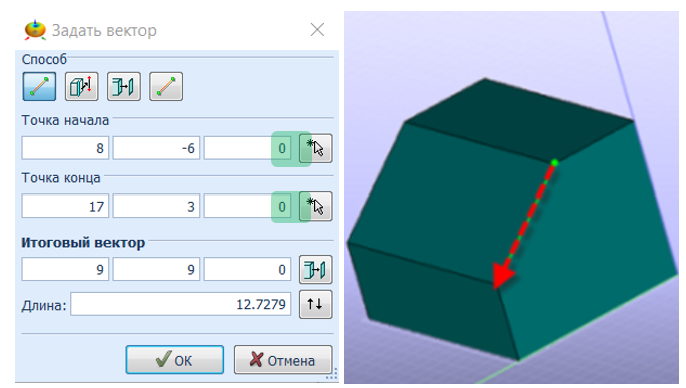

- Выберите начальную и конечную точки в поле Measure Vector box (Измерить вектор), чтобы задать направление оси X.

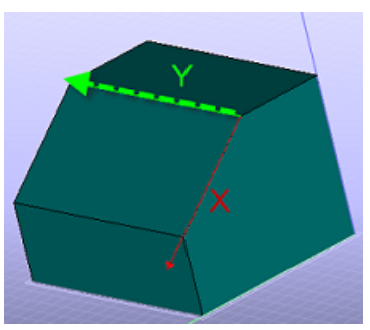

- Повторите для оси Y.

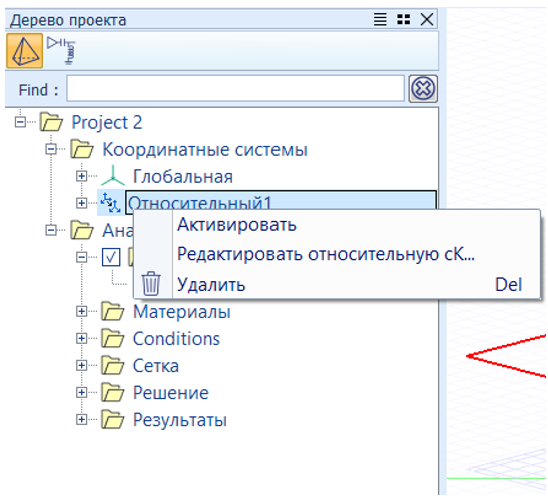

- Активируйте только что созданную относительную СК из дерева проекта.
- Coordinate Systems (Системы координат) > щелкните правой кнопкой мыши Relative (Относительно) > Activate (Активировать).
- При работе с относительным СК помните следующее:
- При изменении относительной СК все результаты операций, выполненных в этой СК, будут изменены
- Вы не можете удалить локальную плоскость, пока не удалите все созданные на ней объекты
- Активировать общую СК, когда закончите работу с относительной СК
Включить общую СК
