Калькулятор расстояний

Для расчета расстояния между двумя любыми точками в рабочей области:

1. Вкладка Modeling (Моделирование) > Calculate Distance (Рассчитать расстояние) > диалоговое окно Measurement Tool (Инструмент измерения).

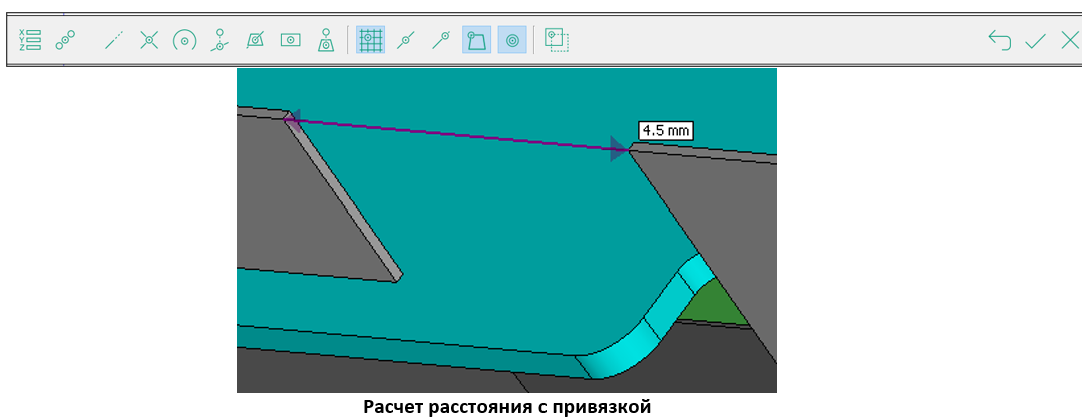

2. Выберите начальную и конечную точки. По умолчанию функция привязки с привязкой к сетке, вершине и точке привязки активирована.

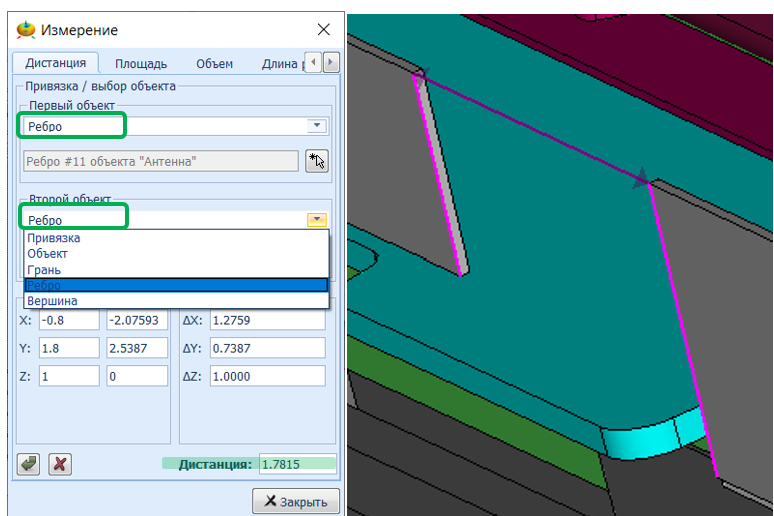

Вы можете рассчитать расстояние между объектами/гранями/ребрами/вершинами и их комбинациями: В открывшемся окне выберете раздел First Object (Первый объект) / Second Object (Второй объект), выберите Start point (начальная точка)/End point (конечная точка) со следующими параметрами:

• Snapping (привязка) – default option (опция по умолчанию)
• Object (объект) – snap to object (привязка к объекту)
• Face (плоскость) – snap to face (привязка к плоскости)
• Edge (край ) – snap to edge (привязка к краю)
• Vertex (вершина) – snap to vertex (привязка к вершине)

Вы можете задать координаты вручную в полях Points (точки).

Расстояние рассчитывается в единицах, установленных в данный момент на вкладке File (Файл) > Preferences (Установки) > Units (Единицы).
