Установление длины объекта в качестве переменной модели
- Вкладка Modeling (Моделирование) > Model Variables (Переменные модели).
- Нажмите New (Новое) в диалоговом окне Model Variables (Переменные модели).

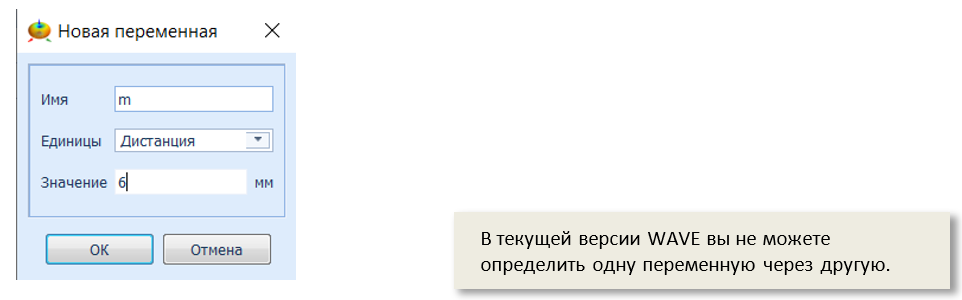

- Установите новые переменные параметры: Name (Название) m; Units (Единицы измерения) Distance (расстояние); Value (Значение) 6 mm:
- Дважды щелкните объект в дереве проекта или в средстве 3D-просмотра, чтобы активировать Operation Editor (Редактор операций).

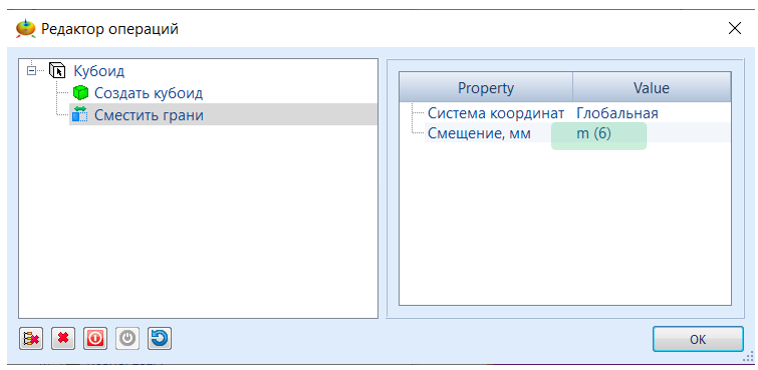

- В Operation Editor (Редакторе операций)** дважды щелкните необходимое значение, чтобы изменить его на m(6):
