Cечения

В программе GAMMA вы можете использовать инструменты для работы с сечениями, чтобы увидеть внутренние детали объектов и моделей.

подсказка

Инструмент полезен как для моделирования, так и для последующей обработки результатов.

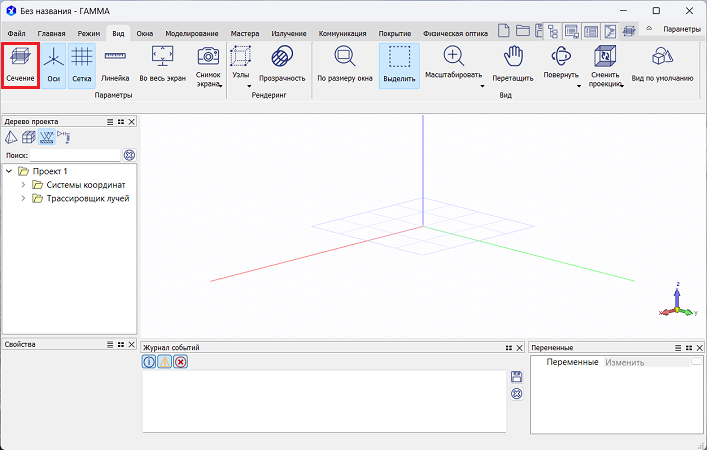

Чтобы отобразить инструменты для работы с сечениями, перейдите на вкладку Вид и нажмите Сечение.

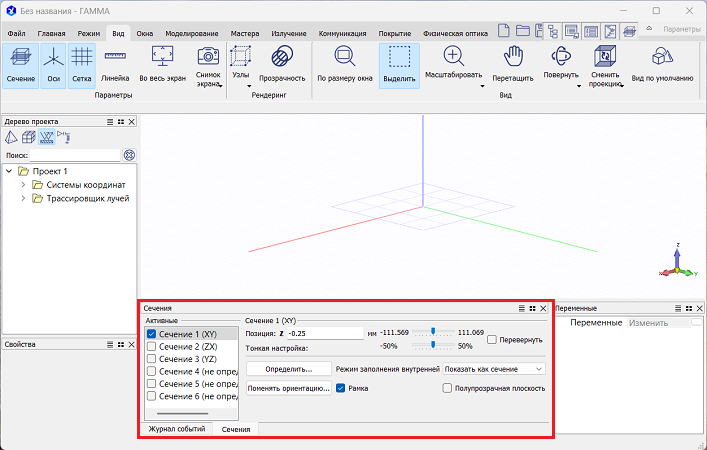

В результате в нижней части окна отобразится панель Сечения.

На панели расположены следующие расширенные элементы:

• Список Активные активирует одно или несколько поперечных сечений.
• Параметры строки Позиция указывают, где активное поперечное сечение должно разрезать объект.
• Параметры строки Тонкая настройка помогают более точно настроить расположение плоскости поперечного сечения.
• Галочка в поле Перевернуть устанавливает обратное направление поперечного сечения.
• Галочка в поле Полупрозрачная плоскость отображает плоскости поперечного сечения.
• Галочка в поле Рамка отображает/скрывает контур плоскости поперечного сечения.

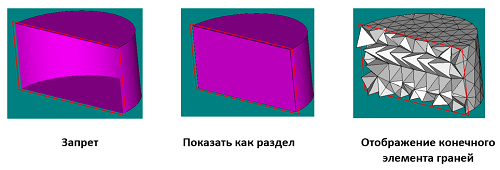

• Параметры строки Режим заполнения внутренней устанавливают:
  • Не заполнять - (запрет) на просмотр внутренней части вырезанного объекта.
  • Показать как сечение - используется, чтобы скрыть внутреннюю часть
  • Показать как грани сетки - используется для проверки качества сетки после создания сетки на вкладке Моделирование > Просмотр.

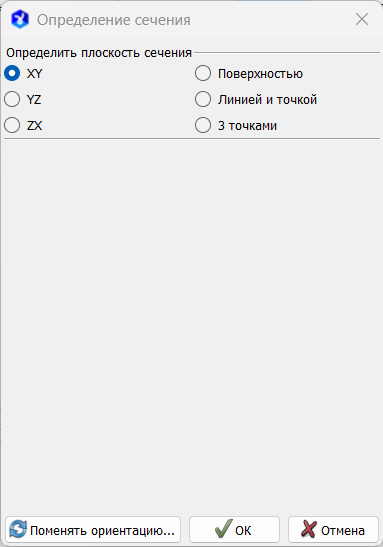

• Функция Определить используется для задания поперечного сечения плоскостью XY, XZ или YZ, поверхностью, линией и точкой/или тремя точками.

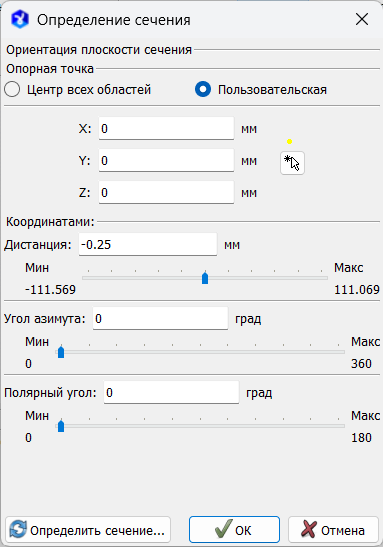

• Функция Поменять ориентацию используется, чтобы настроить направление и положение выбранной плоскости поперечного сечения.
