Обработка результатов

После проведения анализа в программе GAMMA можно извлечь следующие варианты результатов:

  • Параметры сети:
    • Графики различных параметров порта:
      • S-, Y-, and Z-матрицы (2-х осевой график);
      • КСВН;
      • 2D-график и диаграмма Смита.
  • Распределение полей внутри проблемной области:
    • 2D-графики для значений поля вдоль линии;
    • Градиенты и векторы на поверхности;
    • Изоповерхности, точки и векторы в объеме;
    • Распределение удельного коэффициента поглощения.
  • Параметры излучения:
    • Диаграммы направленности в 2D и 3D;
    • Параметры антенны:
      • Таблицы;
      • Графики.
    • Перекрестная корреляция огибающей (ECC).

В программа также представлены уникальные функции постобработки для анализа на уровне системы 5G:

  • Инструмент для формирования луча для матрицы миллиметровых волн (многолучевой синтез диаграммы направленности). См. Контроллер управления лучом.
  • Инструмент анализа производительности антенной решетки: график кумулятивной функции распределения, комбинированная производительность нескольких антенн. См. Антенная решетка.
  • Инструмент радиочастотной безопасности (FCC-совместимый расчет удельной мощности в ближнем и дальнем поле). См. Удельная мощность.
  1. Перейдите на вкладку Результаты, чтобы просмотреть параметры извлечения (график параметров порта, поле объема, поверхностное течение и т. д.).

подсказка

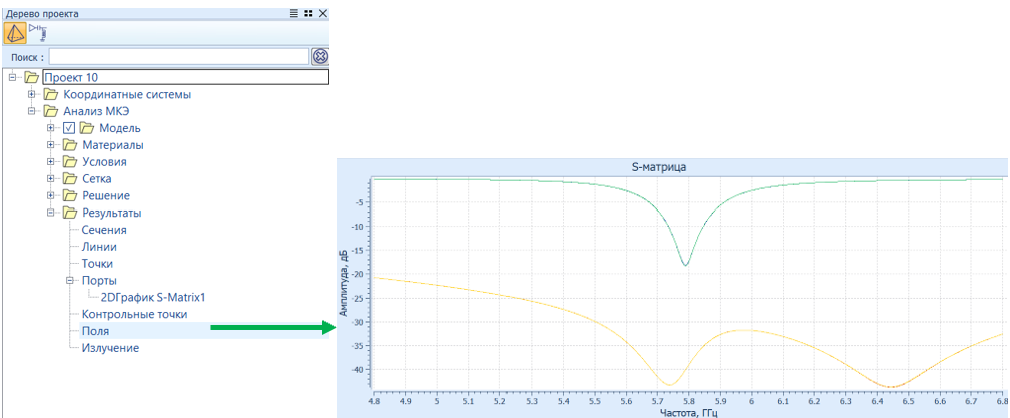

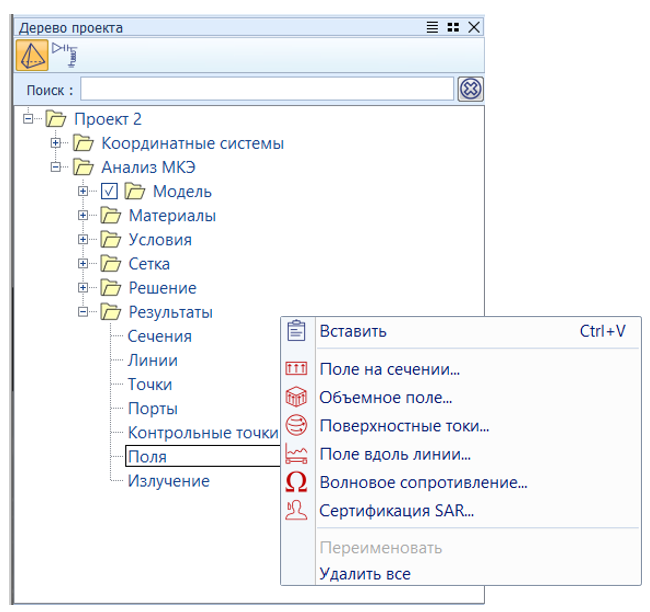

Просмотреть параметры извлечения также можно в дереве проекта. Для этого нужно развернуть Анализ МКЭ - Результаты, нажать правой кнопкой мыши на узел нужного результата (порты, контрольные точки, поля и т. д.).

  1. Щелкните дважды на извлеченные результаты в дереве проекта, чтобы просмотреть их.

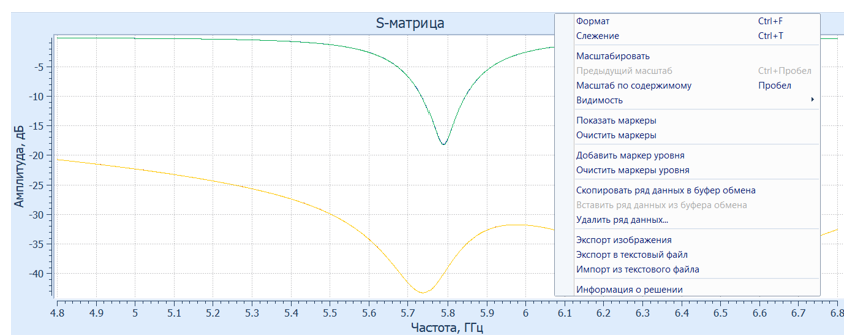

Дважды щелкните результат S-матрицы, чтобы просмотреть его

  1. Управляйте извлеченными результатами (см. Форматирование результатов) с помощью контекстного меню:

  1. Чтобы выйти из режима отображения результатов и просмотреть геометрию, нажмите Hide results (Скрыть результаты) на вкладке Results/Hide Results (Результаты/Скрыть результаты) или на панели быстрого доступа.

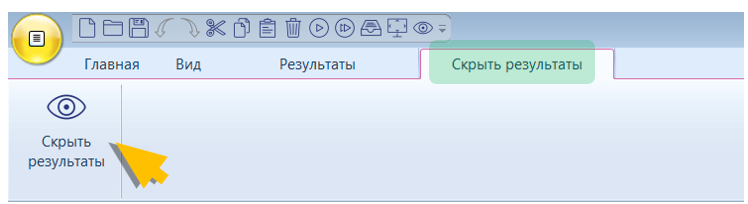

Вкладка Результаты/Скрыть результаты

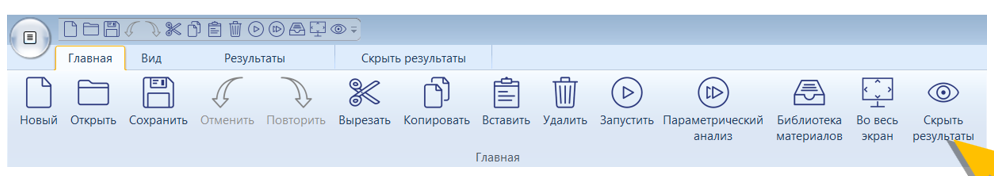

Панель быстрого доступа
