Результаты параметрического анализа

GAMMA предлагает следующие возможности для обработки результатов параметрического анализа:

Отображение вариантов геометрии, если были определены переменные для параметров геометрии модели:

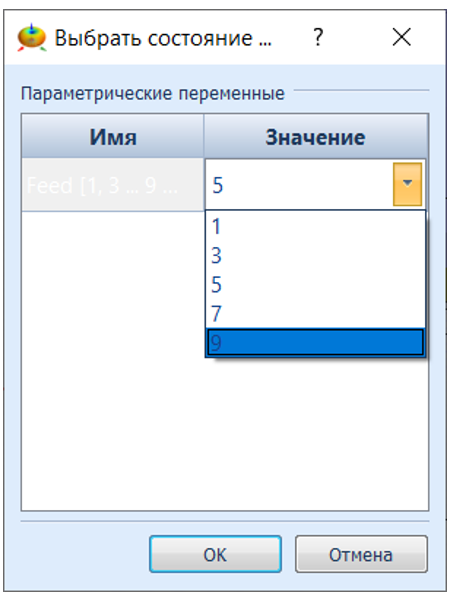

  1. В панели управления проектом кликните правой кнопкой мыши на Results > Select Parametric Analysis State (Выбрать режим параметрического анализа).
  2. Дважды Кликните по элементу Value (Значение) в диалоговом окне Select Parametric Analysis State, чтобы выбрать вариант для отображения.
  3. Нажмите OK в диалоговом окне Select Parametric Analysis State.

Создайте любой параметр результата (Порт, Поле, Излучение) на основе предопределенной переменной:

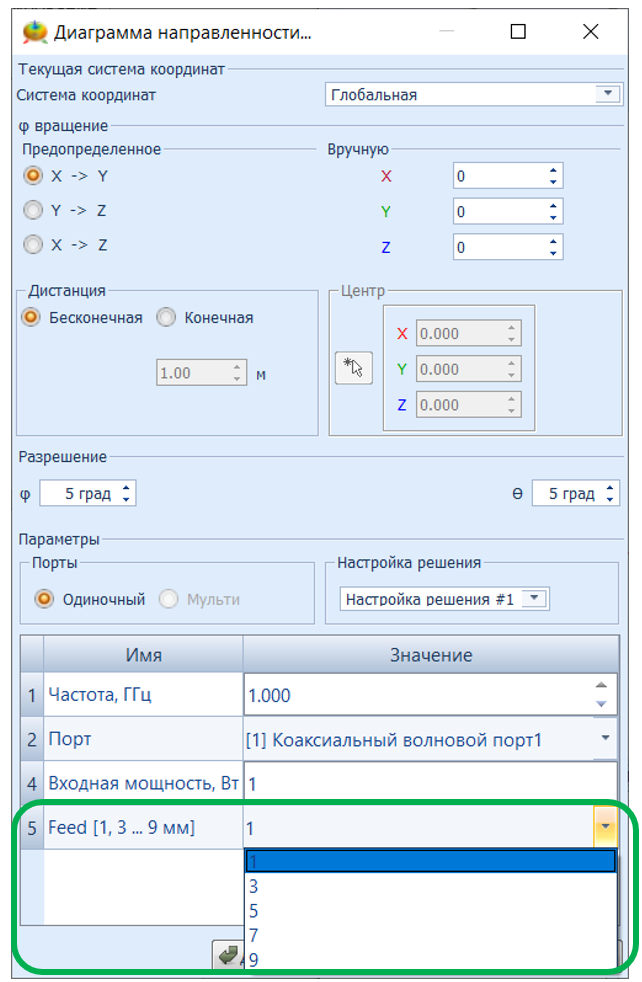

  1. Выберите любой параметр результата во вкладке Post Processing (Постобработка) или в Results в панели управления проектом. • Каждое диалоговое окно Plot/Create… (График/Создать…) содержит раздел Variables (Переменные).
  2. Выберите значение переменной, чтобы посчитать результаты на его основе:

Наложить графики Port Parameters (Параметров порта) или Antenna Parameters (Параметров антенны) для сравнения полученных результатов:

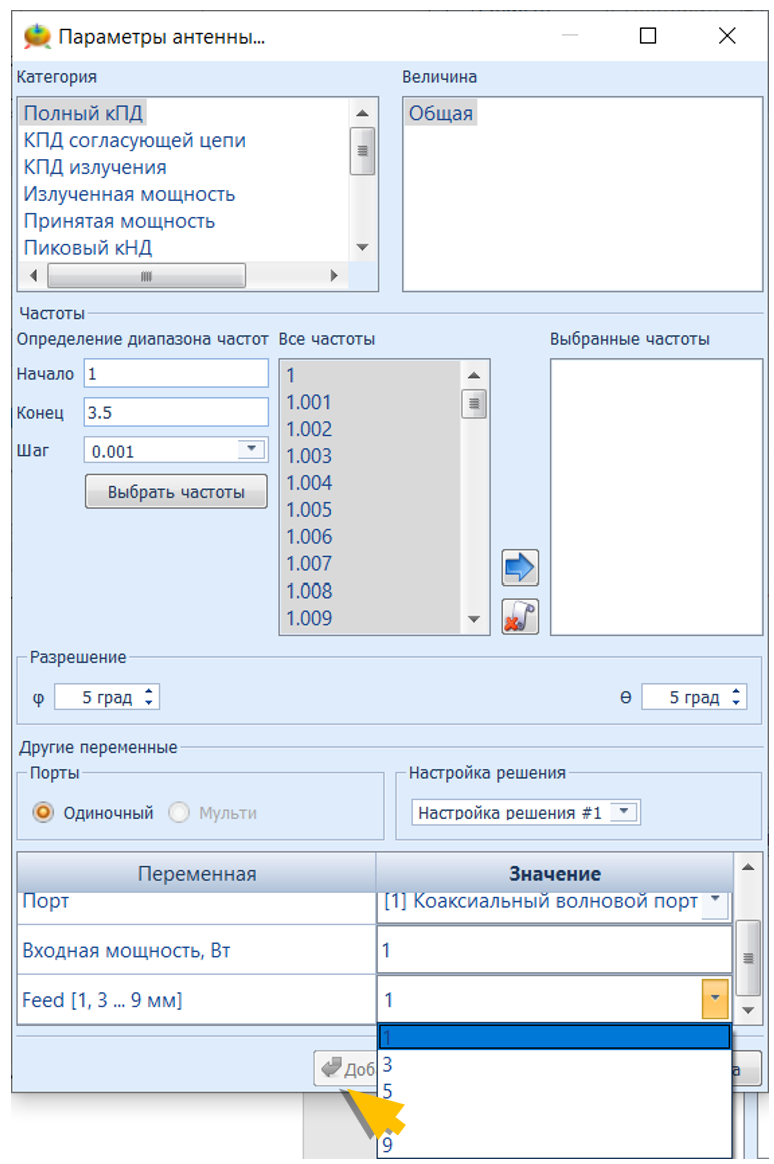

  1. В диалоговом окне результатов Plot/Create ... выберите значение переменной для построения графика на его основе.
  2. Нажмите Apply /Add Plot (Применить/Добавить График).
  3. График этого варианта решения создан.
  4. Находясь в диалоговом окне выберите другое значение переменной, чтобы построить на его основе график, и нажмите Apply.

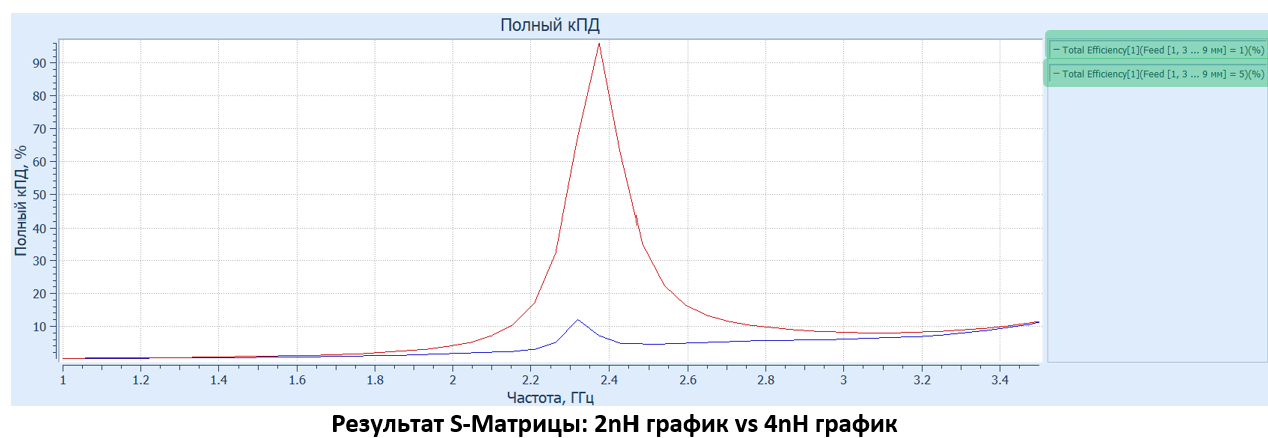

  5. Нажмите OK, чтобы закрыть диалоговое окно и просмотреть оба графика.

После сравнения результатов второй график удалить нельзя
