Режим управления

Аналоговый режим для синтеза диаграммы направленности. Режим ручного управления позволяет вручную установить сдвиг фазы (между соседними портами в колонках и рядах Define Antenna Array (Определить антенную решетку; см. рисунок ниже).

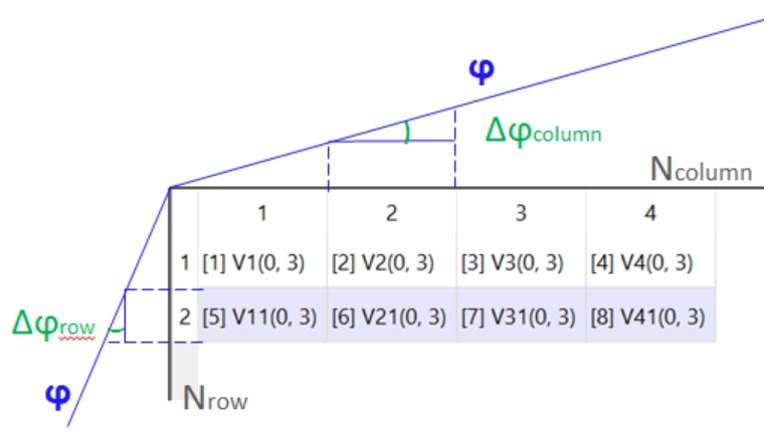

Различие между фазами соседних портов в таблице Define Antenna Array (Определить антенную решетку)

1. В Beam Steering Controller (Контроллере управления лучом) выберите Steering (Управление) из выпадающего меню Mode (Режим).
2. В разделе Port phase offset (Смещение фазы порта) прокрутите значение column (колонки) вверх/вниз (от 360° до -360°), чтобы посмотреть изменения в режиме реального времени.
3. График диаграммы направленности и график СDF изменяются одновременно в режиме реального времени.

** Beam Steering Controller (Контроллер управления лучом): Steering Mode (Режим управления)**

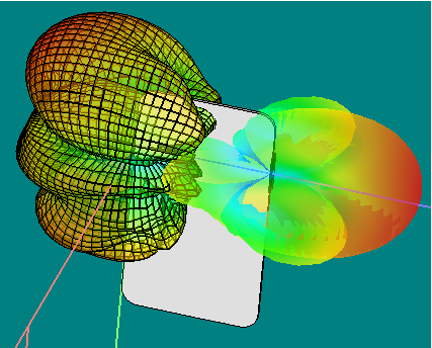

** Измененная 3D-диаграмма направленности и график СDF**
