Создание многопортового набора

После моделирования для анализа антенной решетки вам нужно выбрать порты, которые питают антенны, и расположить их в массиве портов. Вы можете управлять выбранными портами. Невыбранные порты выключены (0 Вт).

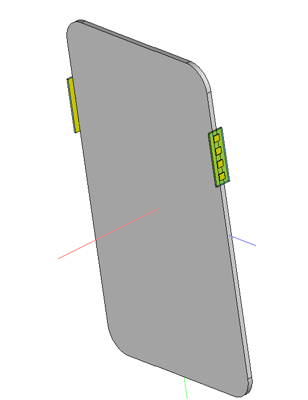

Левый и правый антенные модули включают в себя по 1x4 антенной решетки каждая

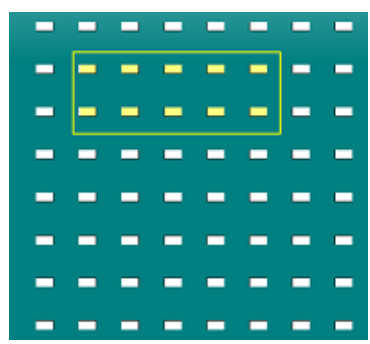

Определите порты (подмассив), необходимые вам для анализа:

  1. Вкладка Post Processing (Постобработка) > Create Multi-Port set (Создать многопортовой набор).

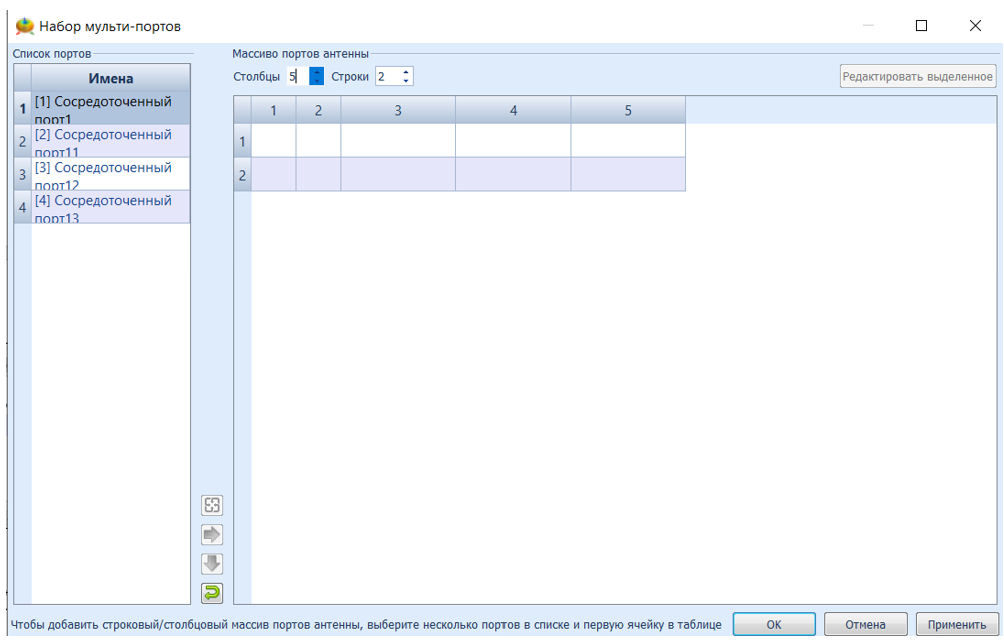

  2. Появится диалоговое окно Define Antenna Array (Определение антенной решетки) со списком рассчитанных портов.

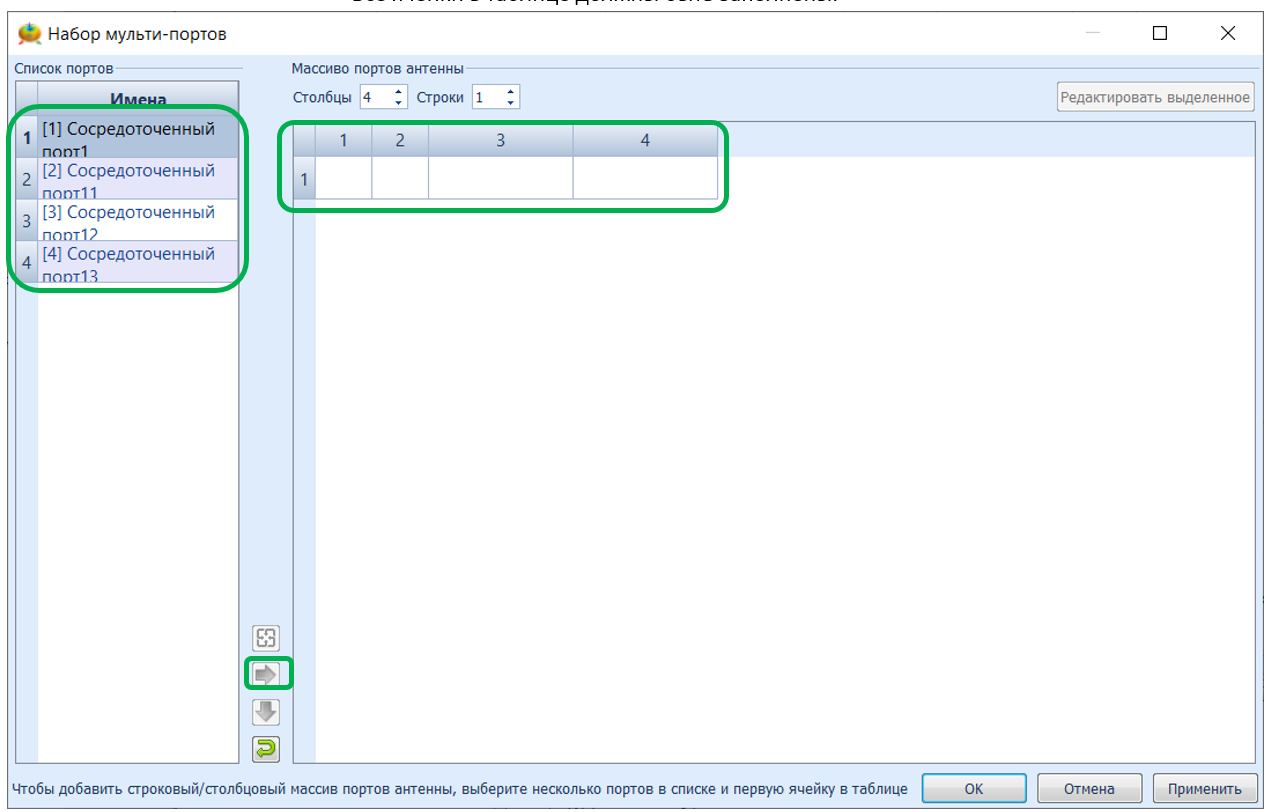

  3. Укажите подмассив в таблице Antenna port array (Массив антенных портов):
  • Элементы управления Antenna port array (Массивом антенных портов): установите количество Columns/Rows (Колонок/Строк) в соответствии с количеством портов NxM матрицы массива.
  • Нажмите на ячейку # 1, где начинается массив.
  • Port list (Список портов): выберите N из рассчитанных портов. Множественный выбор доступен с помощью клавиш Ctrl или Shift.
  • Нажмите на кнопку со стрелкой, чтобы добавить выбранные порты в таблицу.

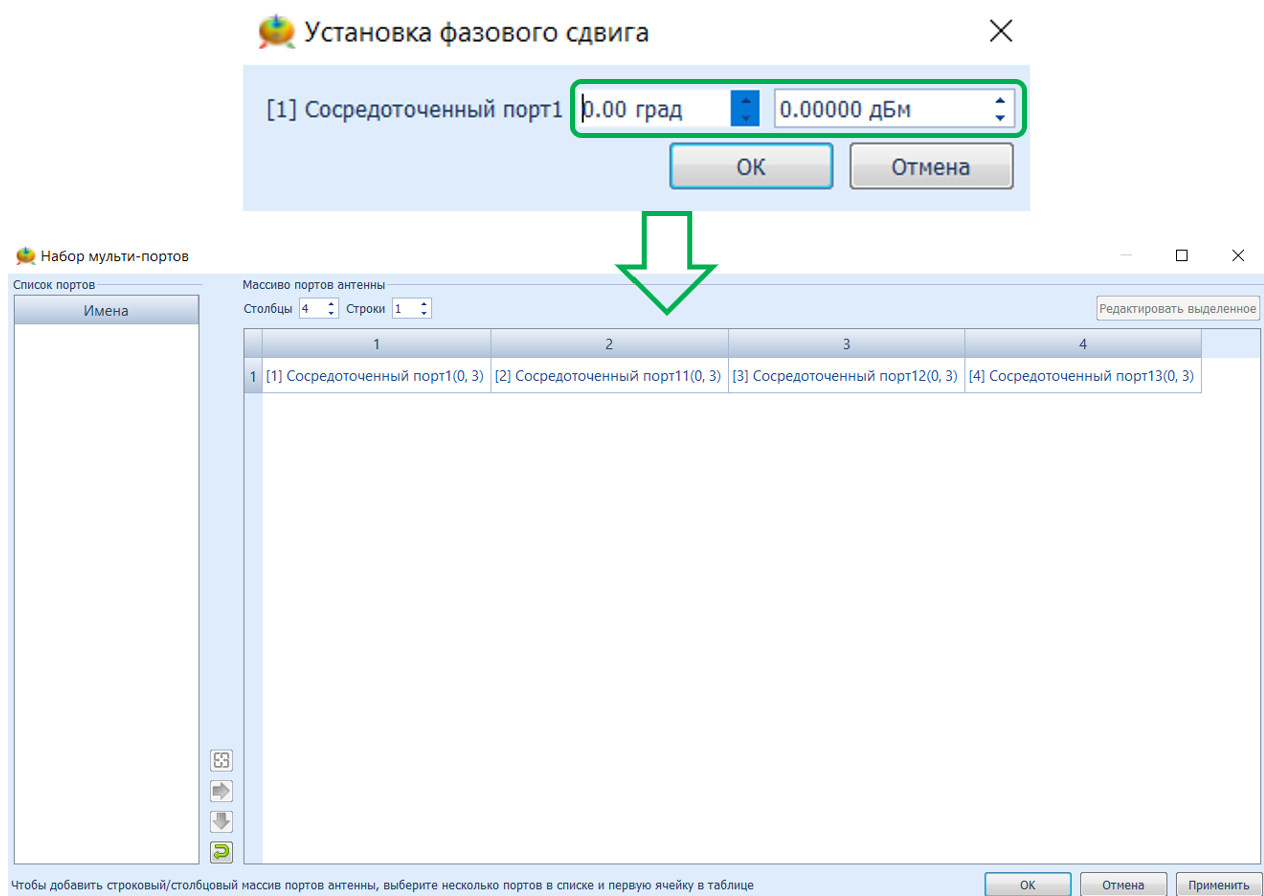

  • В диалоговом окне Setting up phase shift (Настройка сдвига по фазе) установите амплитуду /фазу для всех портов и нажмите set (установить), затем нажмите OК.
  • Повторите шаги 2)-5) для следующих M строк.
    • Все ячейки в таблице должны быть заполнены.

  1. Нажмите OK в диалоговом окне Define Antenna Array (Определение антенной решетки).
  2. Созданный набор портов указан в дереве проекта: Conditions (Условия)> Excitations (Намагничивания) > Multi-Port Sets (Многопортовые наборы).
