Добавление контрольной точки
- Щелкните правой клавишей мыши на созданный 2D-график > Отследить. При необходимости отформатируйте полученный график.
- Найдите точку пересечения на графике с помощью курсора в виде крестика.
- Используйте клавиши со стрелками влево и вправо для более точного позиционирования.
- В окне Отследить 2D-график отображаются параметры точки (частота, амплитуда, фаза, эффективность и т. д.).
- Нажмите Создать контрольную точку, чтобы установить обнаруженную точку пересечения в качестве контрольной точки.
- Нажмите ОК в окне Параметры контрольной точки, чтобы добавить контрольную точку.
Добавить контрольную точку 2,4 ГГц
- Созданные контрольные точки отображаются в дереве проекта. Щелкните правой кнопкой мыши на выбранную контрольную точку, чтобы построить другие результаты.

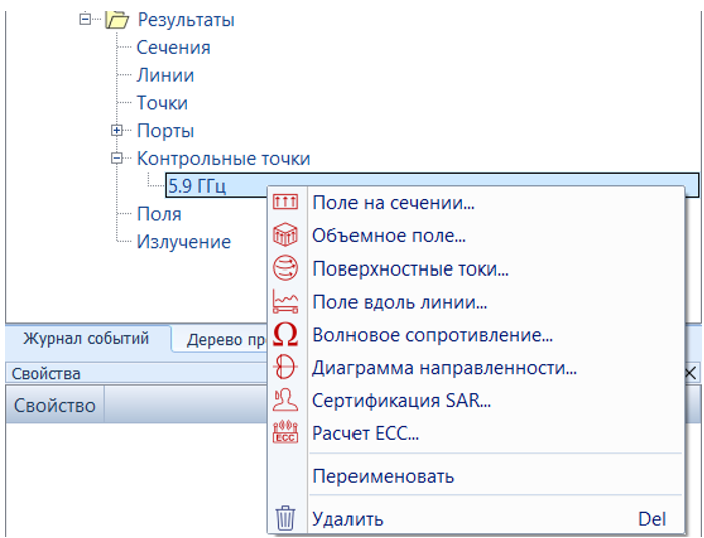

Контекстное меню контрольной точки показывает возможные результаты
