Создание распределения полей по сечению
- Создайте cечения (например, СечениеXY and СечениеYZ). См. Сечения.
- Щелкните правой клавишей мыши на узел Поля в дереве проекта > Поле в сечении.

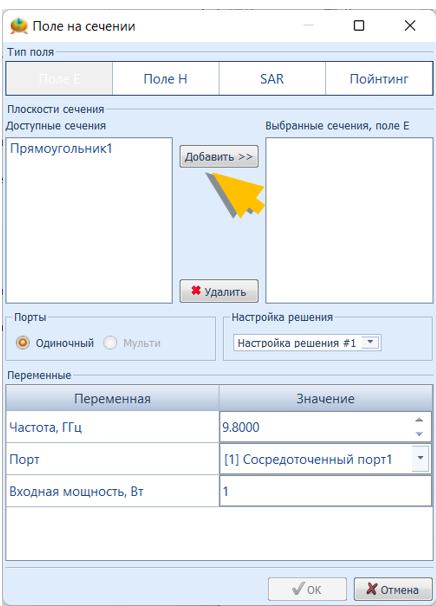

- В окне Создать распределение полей в сечении выберите тип поля из следующих позиций:
- Поле E – электрическое поле
- Поле H – магнитное поле
- SAR – удельный коэффициент поглощения
- Poynting - плотность потока энергии электромагнитного поля. Вектор Пойнтинга, определяемый как E x H (Wm2). График с результатами будет представлять действительную часть вектора Пойнтинга.
- Выберите сечение из списка доступных сечений и нажмите кнопку Добавить, чтобы создать распределение полей в этой плоскости сечения.
Сечение 1 добавлено к Полю Е, чтобы создать распределение электрического поля в этой плоскости сечения:
- Вы можете выбрать другой тип поля и добавить к нему сечение.
- Задайте Переменные для всех частотных диапазонов. Выберите частоты и порты и введите значение Входной мощности.
- Щелкните OK.
- Щелкните правой кнопкой мыши полученное распределение, чтобы отформатировать его. См. Форматирование результатов.

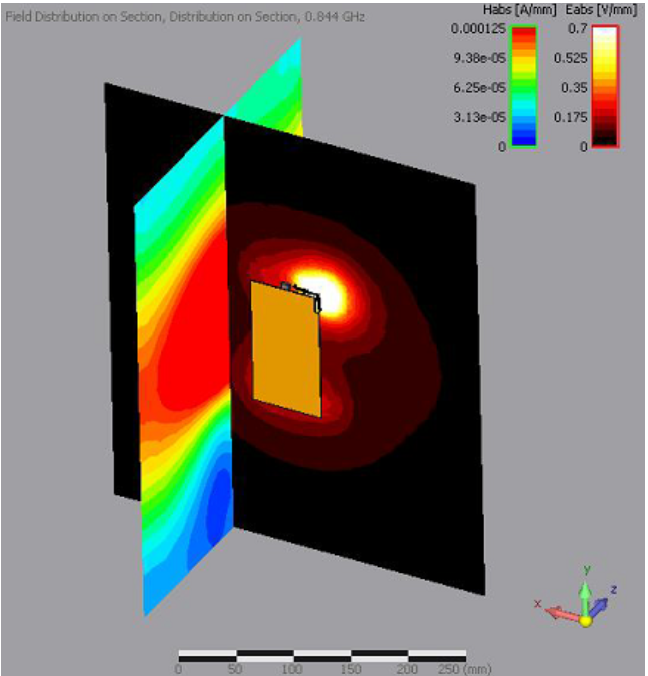

Распределение Поля Е на участке XY и распределение Поля H на участке YZYZ
