Создание распределения полей по сечению для слоев печатной платы

В программе можно построить определенное распределение поля на плоскости сечения любого слоя печатной платы. Разделы для всех слоев платы заданы заранее. Вам не нужно создавать их в разделе Результаты > Сечения, как описано в разделе Создать сечение.

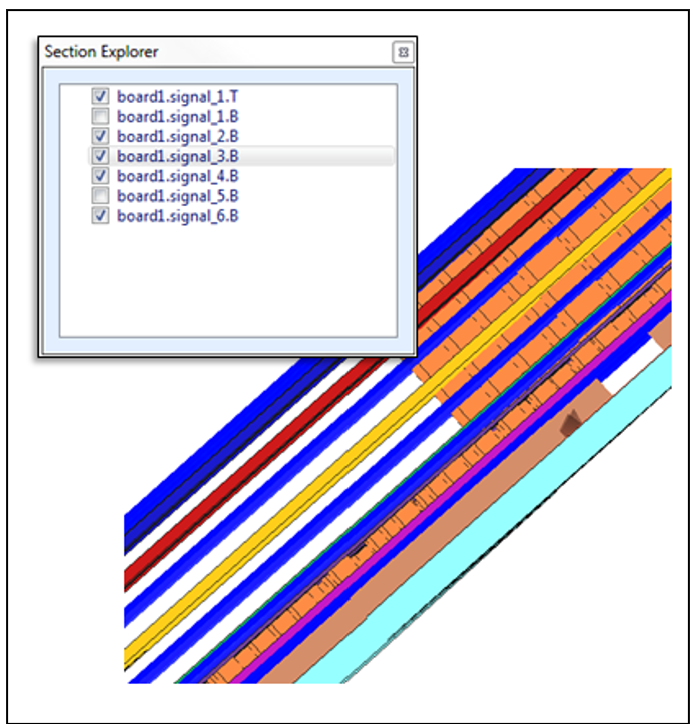

Заранее заданные плоскости сечения (синие)

Заранее заданные плоскости сечения (синие)

1. Узел Результаты > щелкните правой клавишей мыши на Поля > Поле в сечении.
2. В окне Создать распределение полей по сечению перечислены все возможные плоскости сечения для печатной платы. Список определен заранее.
3. Выберите несколько доступных сечений, нажмите Добавить, а затем ОК. В программе отображаются результаты распределения для всех слоев.

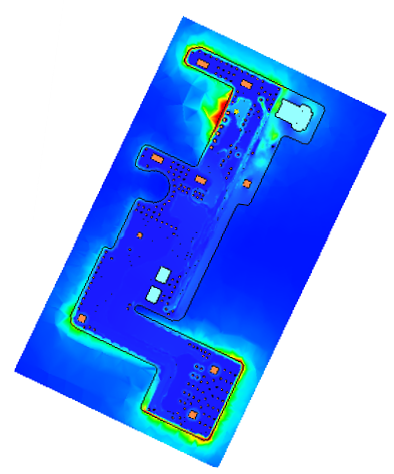

Распределение по сечению над верхним слоем:

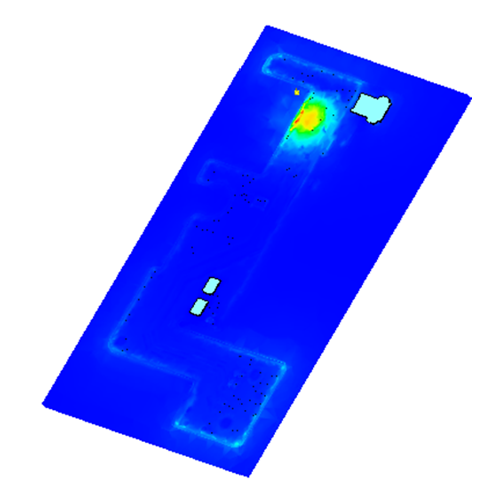

Распределение по сечению внутреннего слоя:
