Распределение полей вдоль линии
Для распределения полей вдоль линии выполните следующие действия:
- Нарисуйте линию (подробнее см. Линии).
- Нажмите правой кнопкой мыши на узел дерева проекта Поля > Поле вдоль линии.
- В диалоговом окне Создать распределение полей на линии определите тип распределения, которое будет сгенерировано:
- E field – электрическое поле;
- H field – магнитное поле;
- SAR – удельная скорость поглощения.
- Выберите линию из списка Доступные линии.
- Установите разрешение:
- Abs – линия разделяется с указанным шагом (убедитесь, что длина достаточна).
- Деления – автоматически разделяет линию.
- Выберите частоты и порты и введите значение Входной мощности.
- Нажмите правой кнопкой мыши на окончательное распределение, чтобы отформатировать его. См. Форматирование результатов.

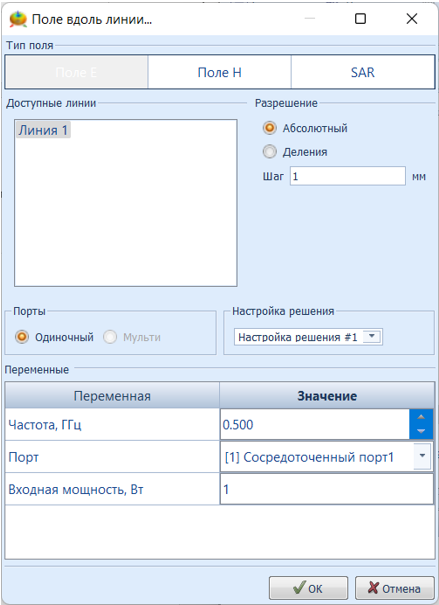

**Диалоговое окно «Создать распределение полей на линии» **
