Форматирование распределений полей

После создания распределений полей кликните правой кнопкой мыши в любой области средства 3D-просмотра, чтобы получить доступ к следующим функциям. Список доступных параметров форматирования для разных результатов распределений полей отличается:

Параметры форматирования распределения поля по объему

Параметры форматирования распределения поля по сечению

• Section Explorer (Поиск сечений) – показывает/скрывает сечения
• Animation (Анимация) – См. Анимирование результатов.
• E Field Function (Функция электрического поля) - расчетное электрическое поле может быть представлено значениями (в В/мм) следующих типов:
  • Eabs - Абсолютное значение электрического поля |E|(x,y,z). Не может быть анимировано.
  • Emag – Величина электрического поля |E|(x,y,z,t)
  • Ex – x-компонента векторов электрического поля |Ex|(x,y,z,t)
  • Ey - y-компонента векторов электрического поля |Ex|(x,y,z,t)
  • Ez - z-компонента векторов электрического поля |Ex|(x,y,z,t)
  • Evect - Вектор электрического поля E(x,y,z,t)
• H Field Function - расчетное магнитное поле может быть представлено значениями (в А/мм) следующих типов:
  • Habs – Абсолютное значение магнитного поля |H|(x,y,z). Не может быть анимировано.
  • Hmag – величина магнитного поля |H|(x,y,z,t)
  • Hx - x-компонента векторов магнитного поля |Hx|(x,y,z,t)
  • Hy - y-компонента векторов магнитного поля |Hy|(x,y,z,t)
  • Hz - z-компонента векторов магнитного поля |Hz|(x,y,z,t)
  • Hvect – Вектор магнитного поля H(x,y,z,t)
• Function in Surface Currents results (Функция результатов поверхностных течений) – расчетные поверхностные течения могут быть представлены значениями (в А/мм) следующих типов:
  • Jabs - Абсолютное значение плотности тока на поверхности |J|(x,y,z). Не может быть анимировано.
  • Jmag – Величина поверхностного тока |J|(x,y,z,t)
  • Jx –x-компонента векторов поверхностного тока |Jx|(x,y,z,t)
  • Jy – y-компонента векторов поверхностного тока |Jy|(x,y,z,t)
  • Jz – z-компонента векторов поверхностного тока |Jz|(x,y,z,t)
  • Jvect – Вектор поверхностного тока |J|(x,y,z,t)
  • Jmag+Jvect - Показывает наложение результатов
• Transparency (Прозрачность) – настроить прозрачность созданной схемы
• Scale Type (Тип шкалы) – выбрать способ отображения значений поля:
  • Linear (Линейный) - значения поля нанесены на равном расстоянии
  • Logarithmic (default) (Логарифмический (по умолчанию)) - показывает 10 логарифмических значений заданного значения.
• Arrow Type (Тип стрелки) – позволяет настроить стрелку
• Vector Scale (Масштаб вектора) масштабирует векторы относительно размера схемы (только для полей, отображаемых в виде векторов).
• Fixed Vector Length (Фиксированная длина вектора) - приводит все векторы к длине, указанной в Vector Scale. См. изображение ниже.
• Highlight Section Planes (Обводка сечений) – плоскости сечений могут быть обведены
• Настройки шкалы – позволяют выбирать палитру (Rainbow, Gray scale, and Fire (Радужная, Серая или Оранжевая шкала)) и параметры диапазона шкалы (Global, Local, and User-Defined (Глобальные, Локальные или Пользовательские)).
• Параметры распределения по объему – позволяют выбрать палитру, диапазон шкалы и метод представления (iso-surfaces or clouds (изоповерхности или облака) для распределений по объему.
• Copy to Clipboard (Скопировать в буфер обмена) – сохраняет график в буфер обмена.
• Export to File (Экспортировать в файл) – открывает диалоговое окно Save As для выбора имени файла и графического формата для сохранения графика.
• Plot Area (Площадь графика) - вычисляет касательную составляющую поля (напряжение).
• Solution Info (Информация о решении) – отображает параметры построения графика.

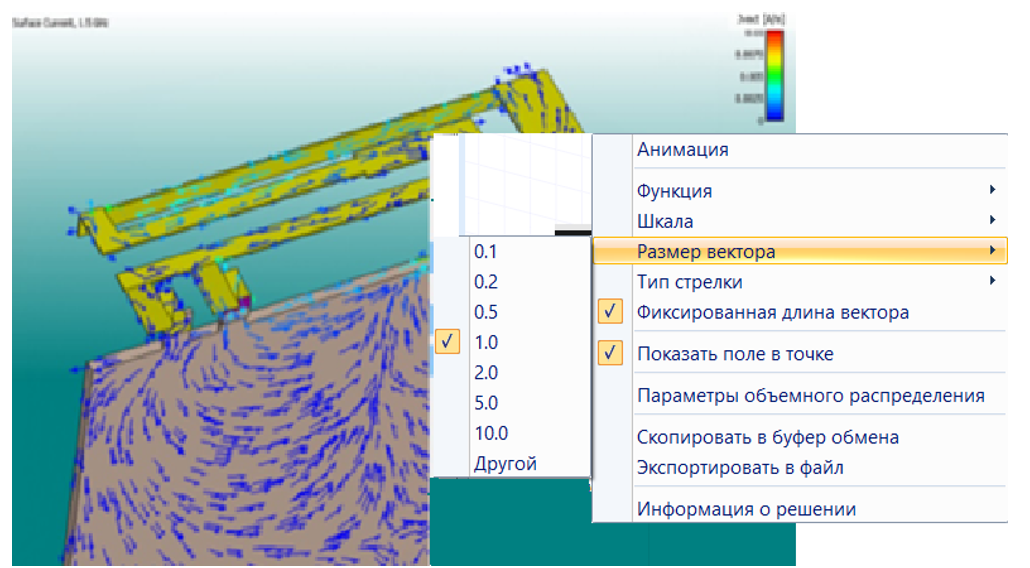

Форматирование поверхностного течения: Function > Jvect, Fixed vector length, Vector Scale >0.5

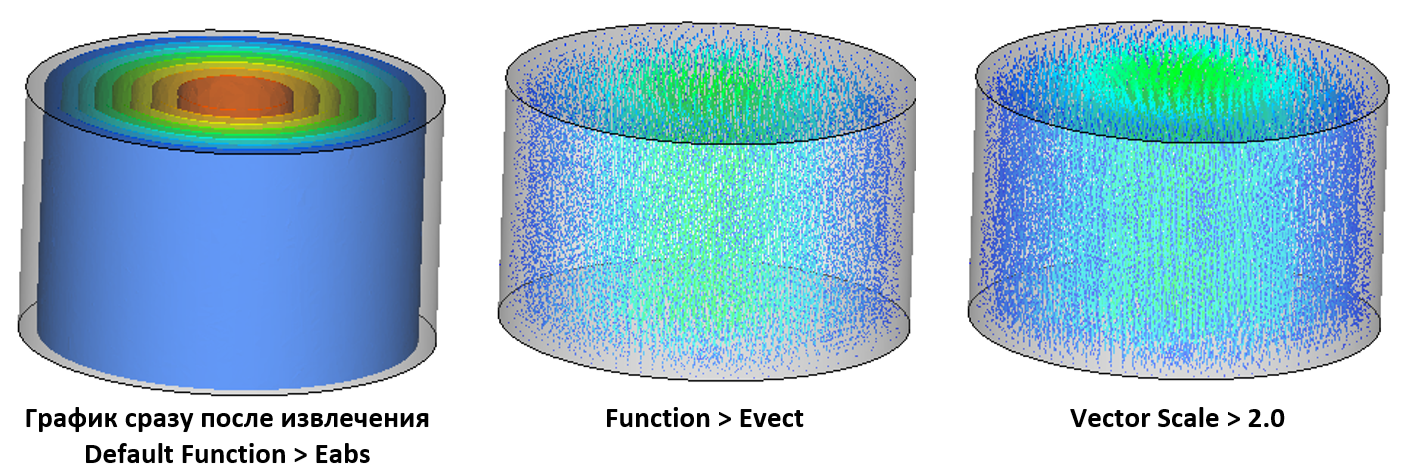

Пример результата форматирования электрического поля по объему
