Создание сечения

  1. Дерево проекта > Результаты > щелкните правой клавишей мыши на узел **Сечения > Плоскость.
  2. Воспользуйтесь элементами управления окна Создать новую секцию, чтобы расположить сечение XY по умолчанию, и нажмите ОК.

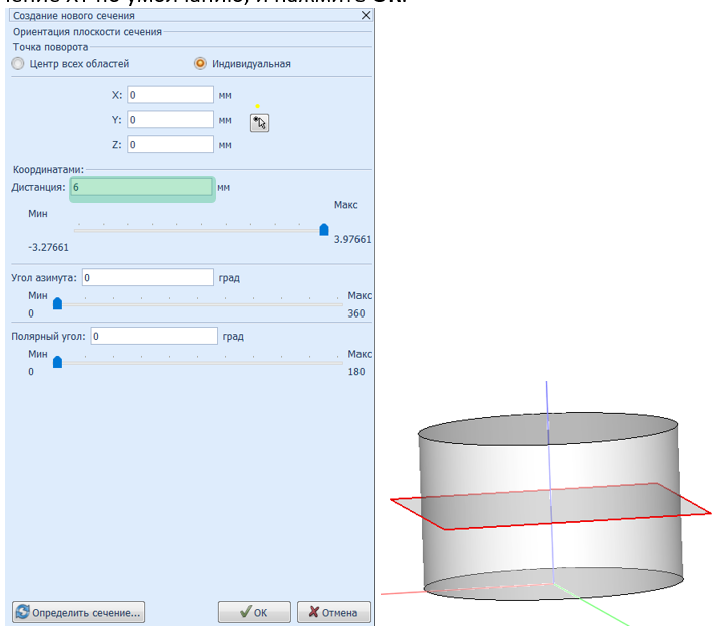

Плоскость XY расположена в середине цилиндра высотой 12 мм

  1. Чтобы изменить сечение XY по умолчанию, нажмите Определить сечение и выберите нужную плоскость из списка, затем нажмите Изменить ориентацию, чтобы расположить ее.
  • Вы можете задать собственную уникальную плоскость по параметрам поверхности, линии и точки и по 3-м точкам.
  1. Воспользуйтесь элементами управления окна Создать новую секцию, чтобы расположить плоскость, и нажмите ОК.

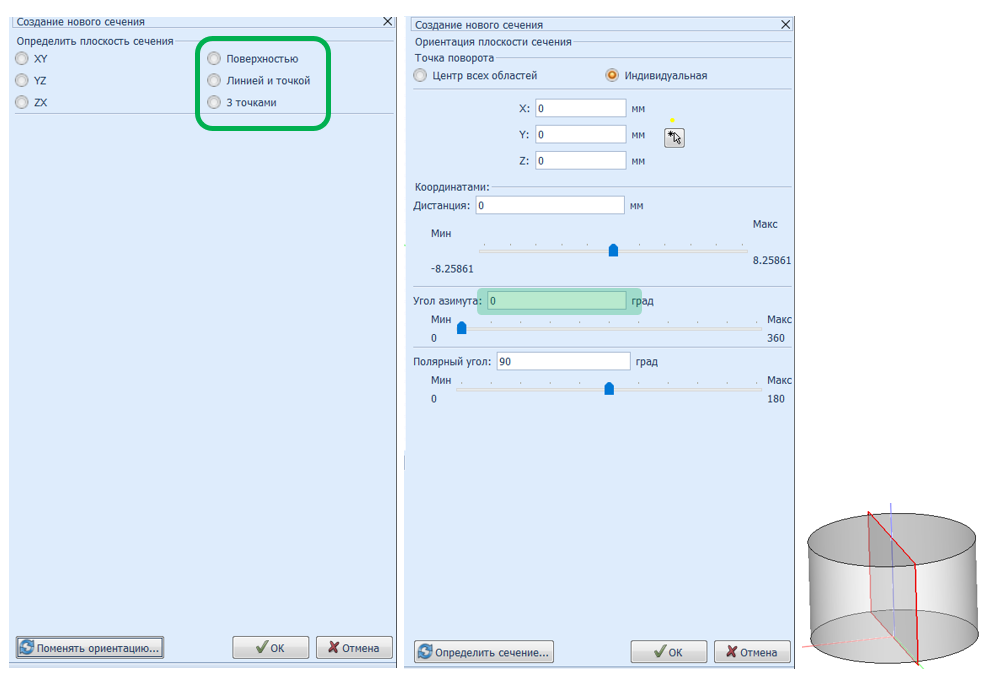

Выберите плоскость YZ и расположите ее в середине цилиндра

  1. Вы можете переименовать созданную плоскость в узле Плоскость с помощью клавиши F2, например «ПлоскостьYZ».
  2. Теперь вы можете создать распределение полей по сечению.

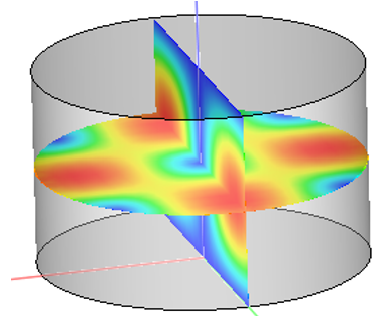

Разделение поля на плоскость XY и плоскость YZ
