Создание графика параметра порта

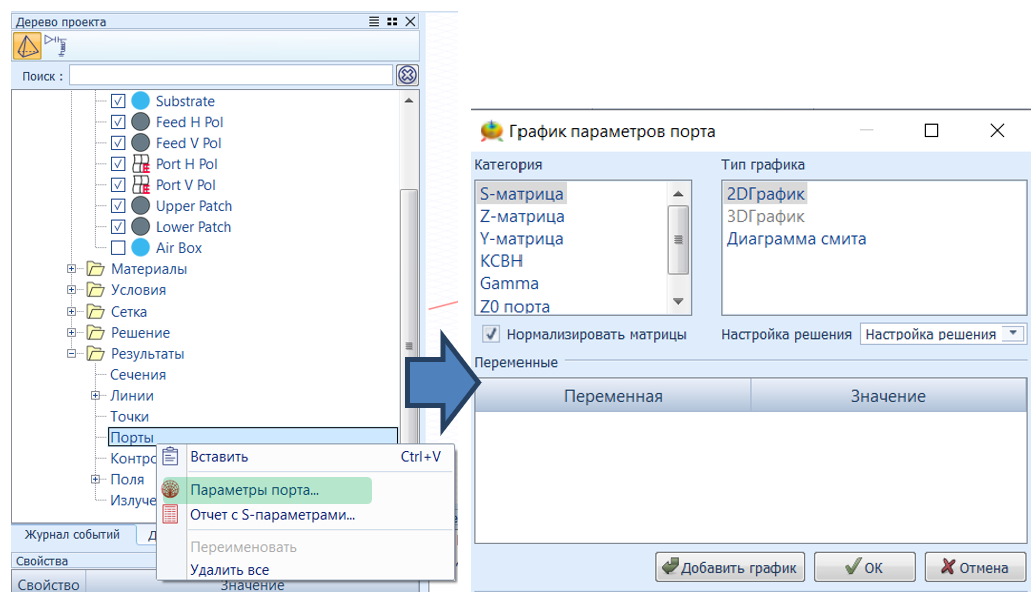

1. Дерево проекта > Результаты > щелкните правой клавишей мыши на узел Порты > График параметра порта.
2. В диалоговом окне Создать график параметра порта выберите параметры порта и нажмите OK, чтобы построить их:

Создать 2D-график S-матрицы (выбор по умолчанию)

Элементы управления окна Создать график параметра порта:

• Категория
  • S-матрица описывает, какая часть мощности, связанная с данным возбуждением поля, передается или отражается на каждом порту.
  • Z-Matrix - матрица сопротивлений, рассчитанная по S-матрице.
  • Y-матрица - матрица проводимости, представляет собой обратную Z-матрице сопротивления.
  • КСВН - коэффициент стоячей волны напряжения.
  • Gamma - комплексная константа распространения для S-параметров.
  • Порт Z0 - волновое сопротивление порта.
• Тип графика:
  • 2D Plot - двумерный прямоугольный график результатов по оси x-y.
  • 3D Plot - трехмерный прямоугольный график результатов по x-y-z. Доступен только для параметрических переменных.
  • Диаграмма Смита - представление всех возможных комплексных сопротивлений относительно координат, определяемых коэффициентом отражения.

3. График с результатами отображается в окне 3D Просмотр. Отформатируйте полученный график с помощью контекстного меню. См. Управление результатами.

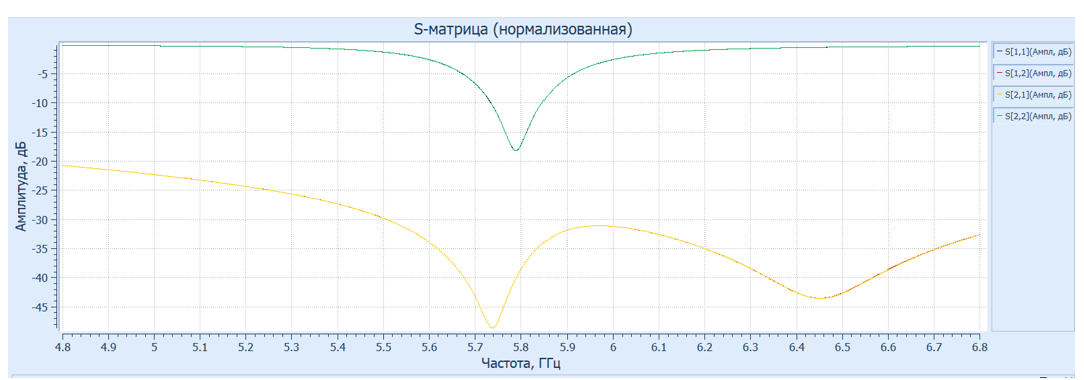

Созданный график S-матрицы
