Излучение

Программа позволяет создавать графические изображения различных характеристик антенны в зависимости от частоты:

  • 3D-полярный график отображающий цветную карту 3D-диаграмм направленности дальнего поля (См. Создать 3D-диаграмму направленности).
  • График СDF (См. Анализ СDF).
  • 2D-диаграмма направленности, отображающая интенсивность диаграмм направленности дальнего поля (См. Создать 2D-диаграмму направленности).
  • Построение графика и расчет параметров антенны, отображающих антенные свойства излучаемых тел (См. Создание графика параметров антенны).
    • Общая эффективность;
    • Эффективность излучения;
    • Излучаемая сила;
    • Пиковое усиление, и т. д.
  • График производительности сектора антенны (См. Создать график производительности сектора антенны)
  • График RSE (См. Создать график RSE)
  • Взаимная корреляция огибающей (ECC) для многоантенных систем (См. Рассчитать ЕСС).
    • Для двух определяемых пользователем антенн;
    • Равномерная и неоднородная ECC;
    • Система координат, настраиваемая для неоднородных (гауссовых) ECC.

Чтобы оценить излучаемые поля в области дальнего поля, GAMMA создает бесконечную сферу вокруг излучающего объекта. Координаты на бесконечной сфере задаются углами поворота Фи и Тета:

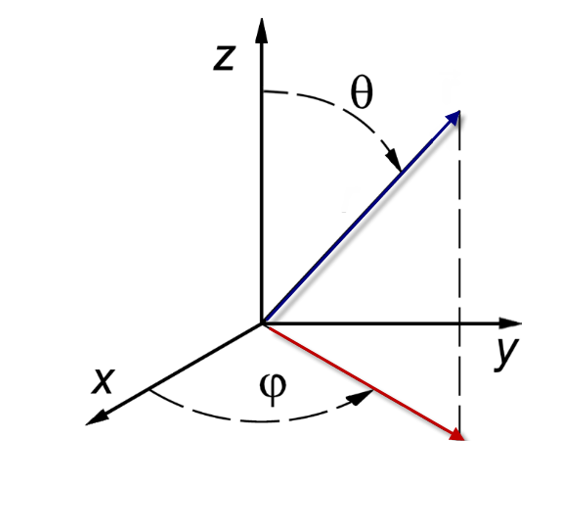

Рисунок Углы Фи и Тета

По умолчанию, углы поворота обозначены в соответствии со всемирной системой координат, но вы можете изменить их обозначения одним из двух способов:

  • Используйте локальную систему координат, определенную ранее в проекте, или вручную обозначьте направление для углов поворота Фи и Тета прямо в дереве проекта: узел Результаты > нажмите правой кнопкой мыши Излучение > Диаграмма направленности:
    • В поле вращения Фи используйте секцию Заданное для изменения направления углов поворота с помощью предварительных настроек;
    • Если Заданного вращения недостаточно, введите значения градусов в поле Вручную, чтобы повернуть плоскости в желаемое положение.

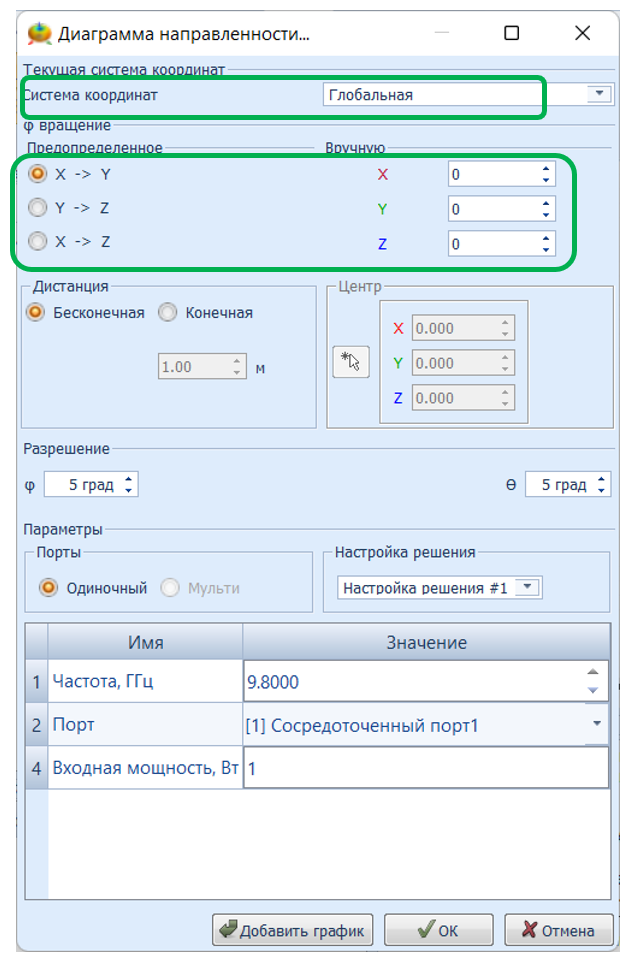

Рисунок Диалоговое окно «Создать диаграмму направленности»

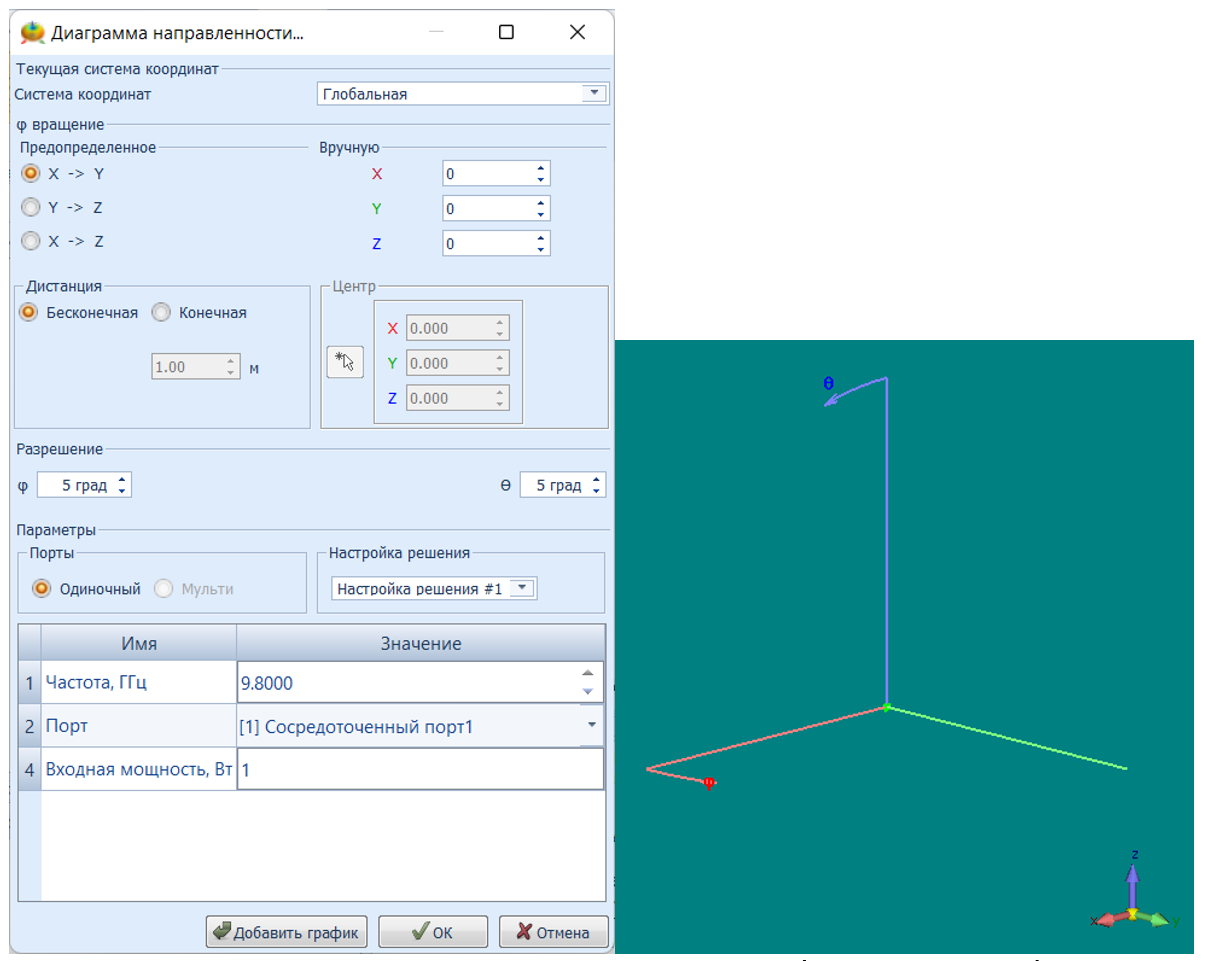

Рисунок Направление углов поворота по умолчанию (дипольная антенна)

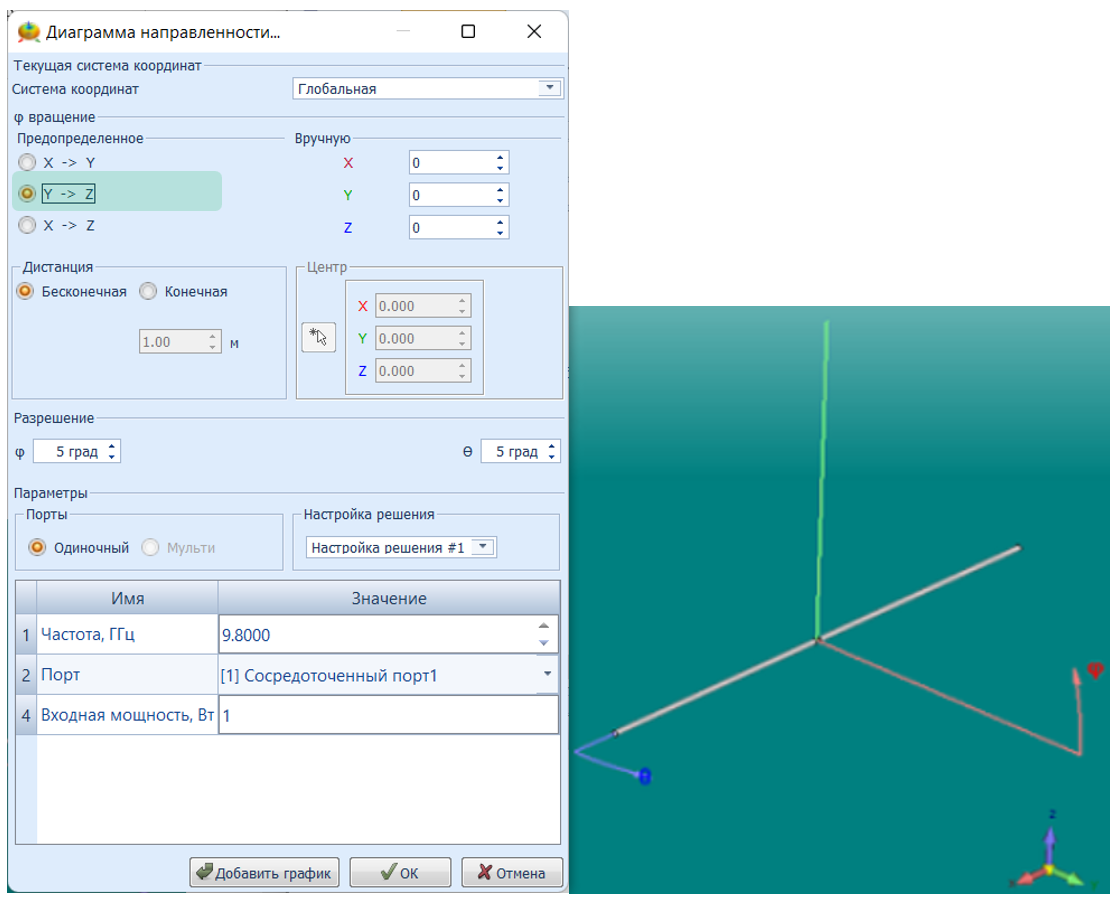

Рисунок Переназначенное направление углов поворота

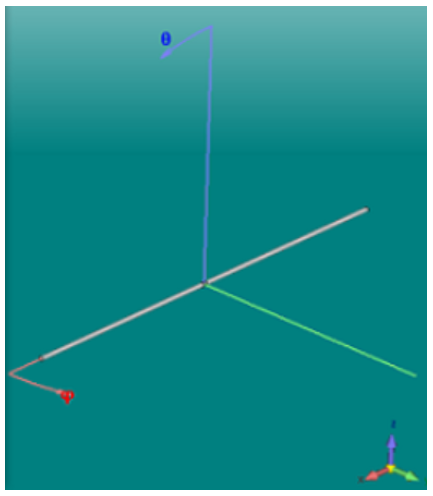

Рисунок Направление угла поворота ОХ по умолчанию (дипольная антенна)

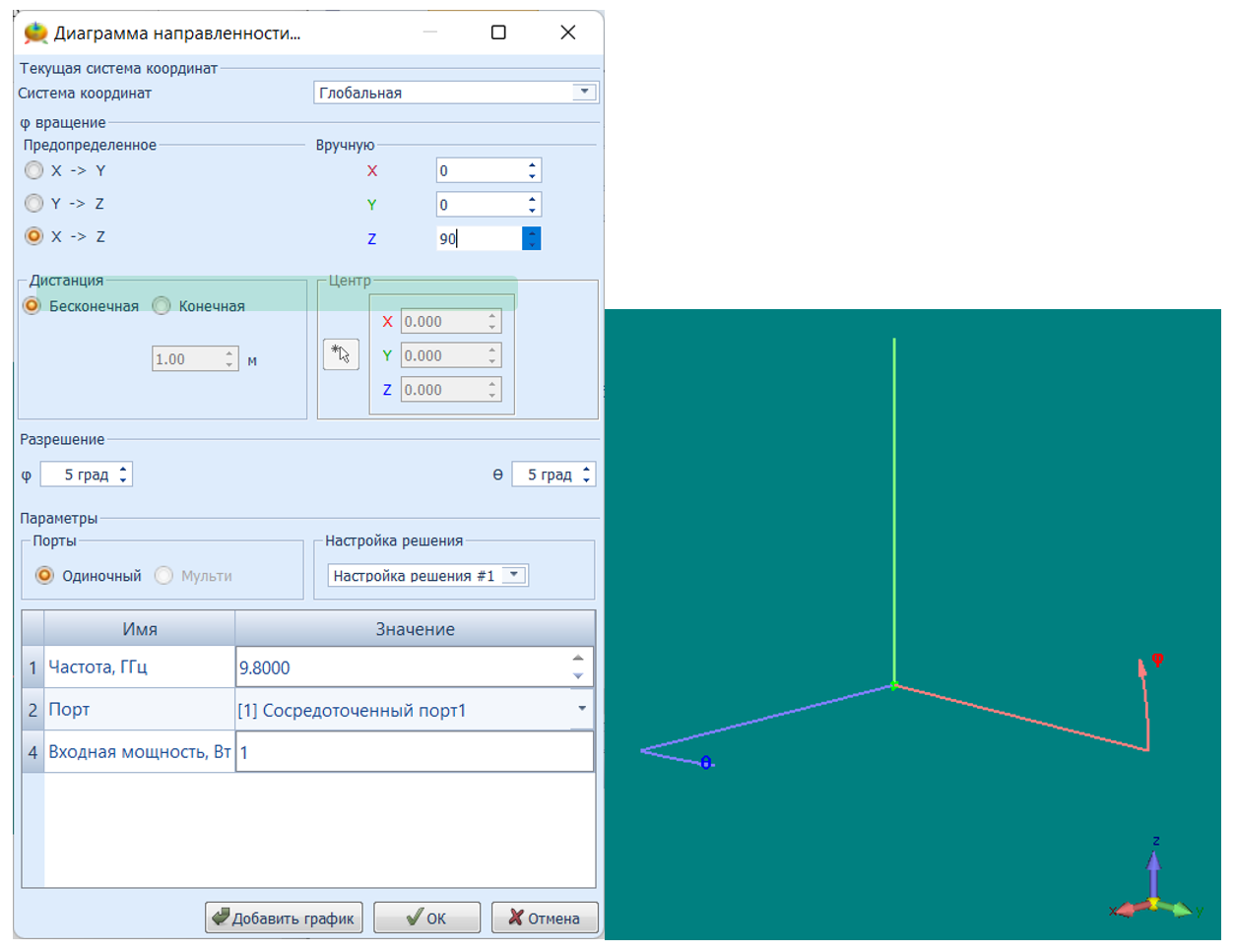

Рисунок Переназначенное направление углов поворота (дипольная антенна)
