Окна управления диаграммой направленности

Параметры последующей обработки диаграммы направленности систематизированы в окнах управления:

• Radiation Pattern Explorer (Обозреватель диаграммы направленности)
• Beam Steering Controller (Контроллер управления лучами)
• CDF Analysis (Анализ CDF)
• 2D Map (2D-карта)
• 2D Radiation Pattern (2D-диаграмма направленности)
• Radiation Pattern Center (Центр диаграммы направленности)
• Scale Settings (Настройки масштаба)

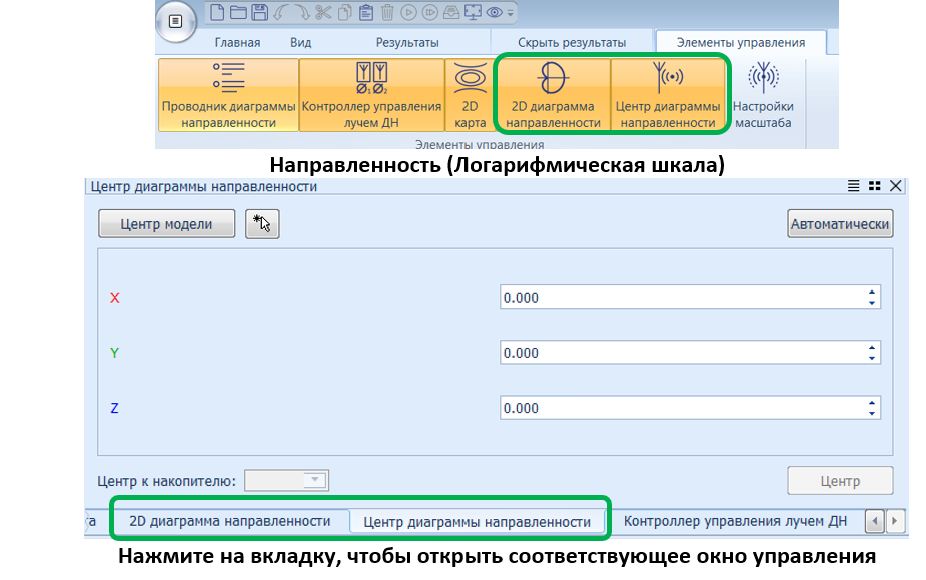

Откройте окна управления на вкладке Radiation Pattern Controls (Элементы управления диаграммой направленности) (вкладка становится доступной при создании 3D-диаграммы направленности):

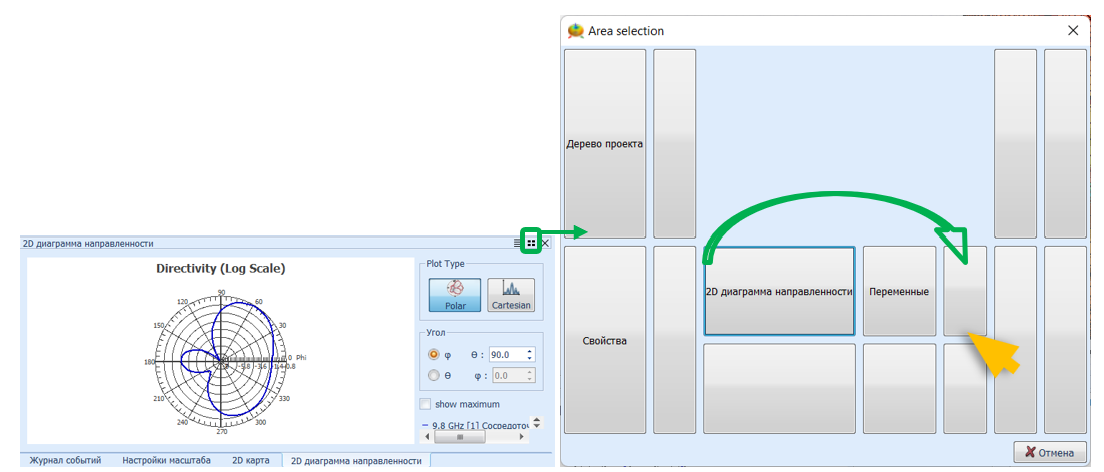

Изменить положение окна управления:

1. Нажмите на панели заголовка окна, положение которого вам нужно изменить.
2. В диалоговом окне Area Selection (Выбор области) нажмите на область, чтобы переместить туда выбранное окно управления.

Изменить размер окон управления:

• Потяните за край окна, чтобы изменить его размер.

Открыть окна управления, сгруппированные в одном окне:

• Рабочее пространство ограничено, поэтому некоторые из активированных окон управления сгруппированы в одном окне в виде вкладок:
