2D-диаграмма направленности

Откройте окно управления 2D Radiation Pattern (2D-диаграммой направленности) на вкладке Radiation Pattern Controls (Элементы управления диаграммой направленности).

! 2D-График строится по параметрам, указанным для 3D-диаграмм, выбранных в Radiation Pattern Explorer (Обозревателе диаграммы направленности).

• Откройте 3D pattern’s context menu (контекстное меню 3D-диаграммы направленности) чтобы при необходимости изменить тип распределения (реализованное усиление, направленность, ЭИИМ и т. д.) 2D-диаграммы направленности.
• Если вы в режиме Beam (Луча) (См. Beam Steering Controller (Контроллер управления лучом)).
  • Local Beam (Локальный луч), галочка в поле Show (Показать) не поставлена – 2D-график отображает огибающую.
  • Local Beam (Локальный луч), галочка в поле Show (Показать) поставлена и луч выбран из списка – 2D-график отображает локальный луч.

Элементы управления 2D Radiation Pattern (2D-диаграммой направленности)

• Plot Type (Тип графика):
  • Полярная система координат
  • Декартова система координат
• Переключатели (Angle) угла наклона:
  • Выберите переключатели φ или θ чтобы задать основной аргумент (переменная угловая координата)
  • Установите значения угла φ / θ для вторичного аргумента. Значение вторичного θ должно быть больше 0. Например, чтобы отобразить срез направления усиления в плоскости XOY, установите значение θ равным 90 градусам.
• Галочка Show maximum (Показывать максимальное значение) – включает отображение максимального значения на графике
  • Откройте контекстное меню 2D-графика > Trace (Трассировка), чтобы отследить значение наклона угла. См. Format plots (Форматирование графиков), Set marker points (Установка маркерных точек).

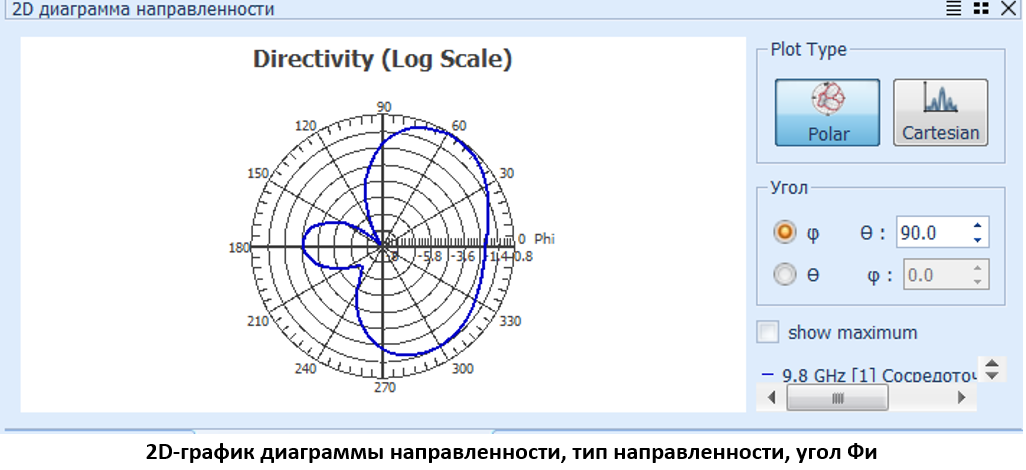

Направленность (логарифмическая шкала)
