Создание 3D-диаграммы направленности

Вы можете сначала создать контрольную точку, а затем на ее основе выстроить параметры антенны для использования заранее определенных частот и других доступных переменных.

1. Дерево проекта > узел Результаты > нажмите правой кнопкой мыши **Излучение > Диаграмма направленности.
2. В диалоговом окне Создать диаграмму направленности задайте направление для углов вращения Фи и Тета (опционально, см. выше).
3. Установите шаг (в градусах) на бесконечной сфере по углам Фи и Тета в поле Разрешение (опционально).

• Для простых антенн установите разрешение Фи и Тета на 5 градусов.
• Для антенной решетки и антенны с высоким коэффициентом усиления установите разрешение Фи и Тета на 1-2 градуса.

4. В поле Порты выберите Single для системы с одним портом, или Multi для антенной решетки.
5. В полях Переменные выберите частоты и порты, и введите значение Входной мощности.
6. Нажмите OK. Отображаются 3D-диаграмма направленности окна управления для анализа. Или нажмите Добавить график, чтобы построить 3D-диаграммы направленности для разных параметров на одних и тех же осях.
7. Используйте контекстное меню, чтобы отформатировать окончательный график или изменить его в режиме реального времени. (См. Форматирование 3D-диаграмм направленности).

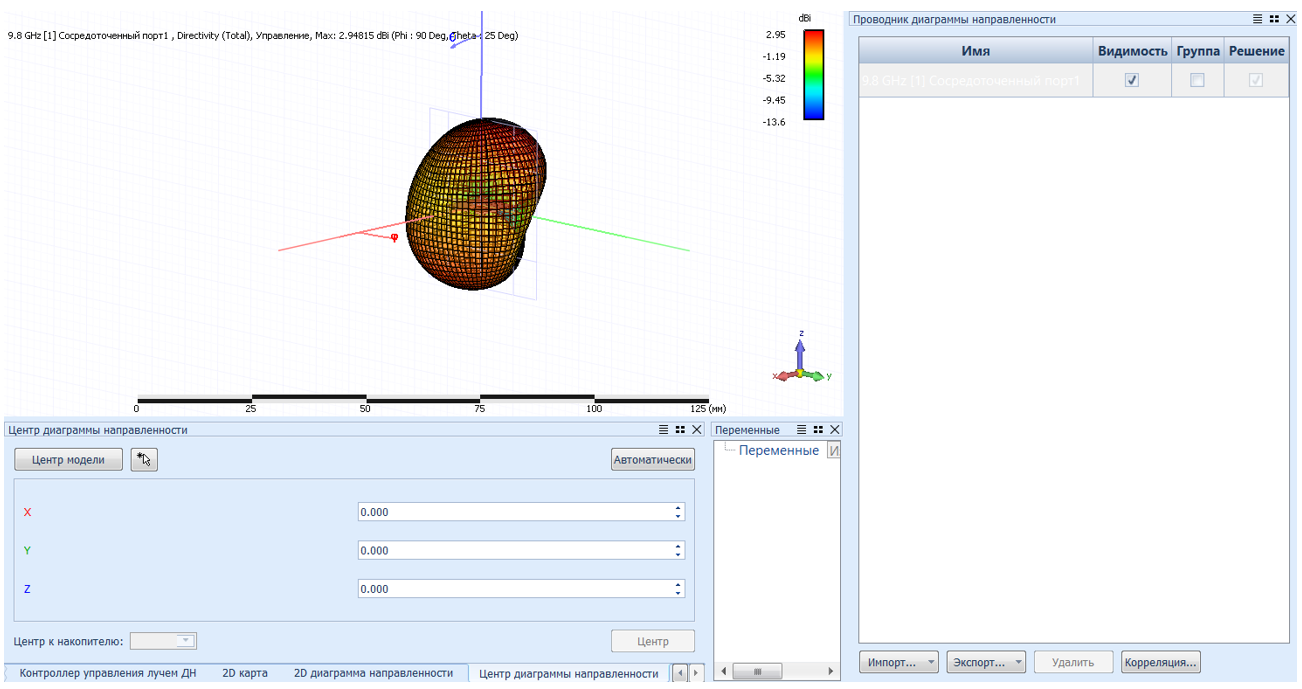

Рисунок Извлеченная 3D-диаграмма направленности и окна управления
