Создание графика параметров антенны

  1. Дерево проекта > узел Results (Результаты) > нажмите правой кнопкой мыши Radiation (Излучение) > Antenna Parameters Plot (График параметров антенны).

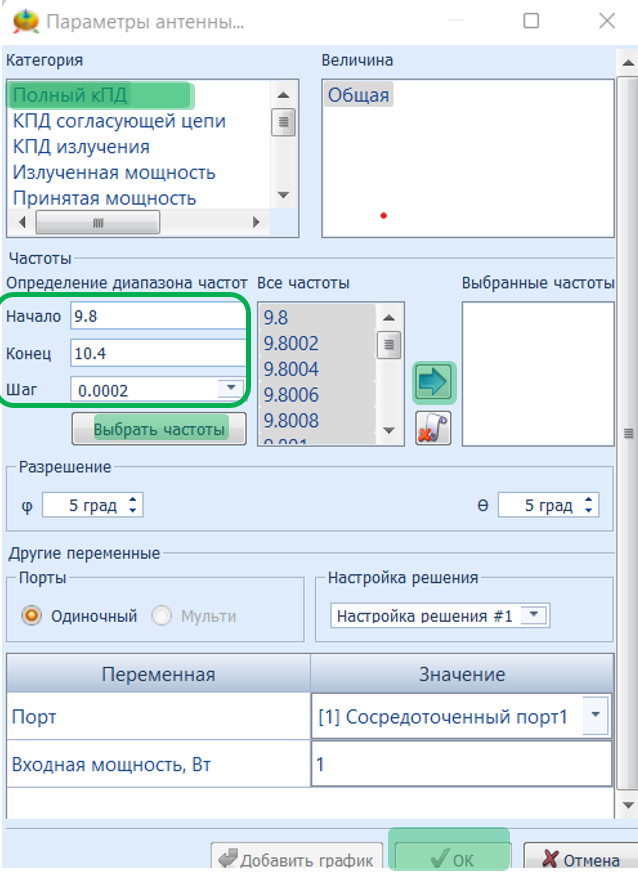

  2. Отобразится диалоговое окно Create Antenna Parameters Plot (Создание графика параметров антенны).
  3. Выберите параметр антенны для построения из списка Category (Категория). Параметры можно разделить на две группы:

Интегральные параметры, связанные с излучением:

  • Total Efficiency (Общая эффективность) - отношение общей излучаемой мощности ко входной мощности
  • Feeding Network Efficiency (Эффективность питающей сети)
  • Radiation Efficiency (Эффективность излучения) – отношение излучаемой мощности к принятой мощности
  • Radiated Power (Излучаемая мощность) – усредненная по времени мощность (в ваттах) выходящая из излучающей антенной структуры через границу излучения
  • Accepted Power (Принятая мощность) – усредненная по времени мощность (в ваттах) поступающая в излучающую антенную конструкцию через один или несколько портов. Для выбранного порта при определении переменной порта (См. шаг 8 для данной процедуры) Pacc = Pinp ( 1- |Sii|2) где Sii диагональный компонент матрицы рассеивания.

II. Параметры, связанные с распространением:

  • Peak Directivity (Пиковая направленность) – максимальная направленность по всем заданным пользователем направлениям бесконечной сферы дальнего поля.
  • Peak Gain (Пиковое усиление) – максимальное усиление по всем заданным пользователем направлениям бесконечной сферы дальнего поля.
  • Peak Realized Gain (Максимальное реализованное усиление) – максимальное реализованное усиление по всем заданным пользователем направлениям бесконечной сферы дальнего поля.
  • Max U – интенсивность излучения, U представляет собой мощность, излучаемую антенной на единицу телесного угла. Интенсивность излучения рассчитывается в том направлении, в котором она имеет максимальное значение.
  • rE – выбранная составляющая излучаемого электрического поля, которая умножается н радиальное расстояние, r.
  • Polarization Ratio (Коэффициент поляризации) – точность ориентации вектора электрического поля.
  1. Выберите компонент для описания состояния поляризации излучаемого поля из списка Quantity (Количество).
  2. Укажите распределение по частотному диапазону. Рекомендуется увеличить значение Step (Шага), чтобы ускорить вычисление.

Например, от 0.001 до 0.01.

  • Нажмите Correct (Исправить), чтобы применить выбранный Step (Шаг) к списку All Frequencies (Все частоты) по умолчанию.
  • В списке All Frequencies (Все частоты) выберите частоты для построения графика.
  • Переместите установленные частоты в поле Selected Frequencies (Выбранные частоты) нажав на кнопку со стрелкой.
  • Выбранные частоты – это точки, которые будут нанесены на график.
  • Нажмите, чтобы удалить выбранные частоты.
  1. Укажите размер шага на бесконечной сфере с помощью углов Фи и Тета. Настройка Resolution (Разрешения) важна только для параметров, связанных с распределением.

  • Phi resolution (Разрешение Фи) – задает количество углов, для которых будет рассчитан целевой параметр. Значения Фи равны от 0 до 360 градусов.

  • Theta resolution (Разрешение Тета) – установите количество углов, для которых будет рассчитан целевой параметр. Значения Тета равны от 0 до 180 градусов.

  • В полях Other Variables (Другие переменные) выберите порты и введите значение Input Power (Входной мощности). Нажмите OK.

Расчет общей эффективности настройки

  1. График общей эффективности рассчитывается в течение приемлемого времени и показывает параметры антенны по всему частотному диапазону.
  2. Отформатируйте окончательный график в контекстном меню. См. Format plots (Форматирование графиков). Нажмите правой кнопкой мыши на график > Series Type (Тип серии) > ... Для графиков излучаемой мощности рекомендуется выбрать единицы измерения dBm (дБм), для графиков Total/Radiation Efficiency (Общей эффективности/излучения) – dB (дБ)(10log) or %.
