Создание графика производительности сектора антенны

Дерево проекта > узел Results (Результаты) > нажмите правой кнопкой мыши на Radiation (Излучение) > Antenna Sector Performance Plot (График характеристик сектора антенны).
Отобразится диалоговое окно Create Antenna Sector Performance Plot (Создать график характеристик сектора антенны).
Выберите параметры для отображения в поле Category (Категория).

Установите приемлемый Step (Шаг) (очень маленький шаг увеличивает время вычисления).
Нажмите Select Frequencies (Выбрать частоты), чтобы применить выбранный Step (Шаг) к списку All Frequencies (Все частоты) по умолчанию.
В списке All Frequencies (Все частоты) выберите частоты для построения графика.
Переместите установленные частоты в поле Selected Frequencies (Выбранные частоты) нажав кнопку со стрелкой.
Выбранные частоты – это точки, которые будут нанесены на график.
Нажмите, чтобы удалить выбранные частоты.

Установите разрешение Sector (Сектора) в градусах для углов Фи и Тета.
Выберите Ports (Порты).
Add Plot (Добавить график) – нажмите, чтобы отобразить смоделированный результат.
Add Measured Plot (Добавить измеренный график) – нажмите, чтобы загрузить файл измеренных данных, если вам нужно сравнить смоделированный и измеренный результаты.

В диалоговом окне Import Info (Импорт информации) нажмите Open (Открыть) в поле Measured data file (Файл измеренных данных).
Найдите и откройте файл данных .txt. См. Import measured data (Импорт измеренных данных)
В разделе Import Info (Информация об импорте), при необходимости измените предварительно установленные значения сектора и нажмите Import (Импорт).

Нажмите OK, чтобы закрыть диалоговое окно Create Antenna Sector Performance Plot (Создать график характеристик сектора антенны).

Создать график производительности сектора антенны

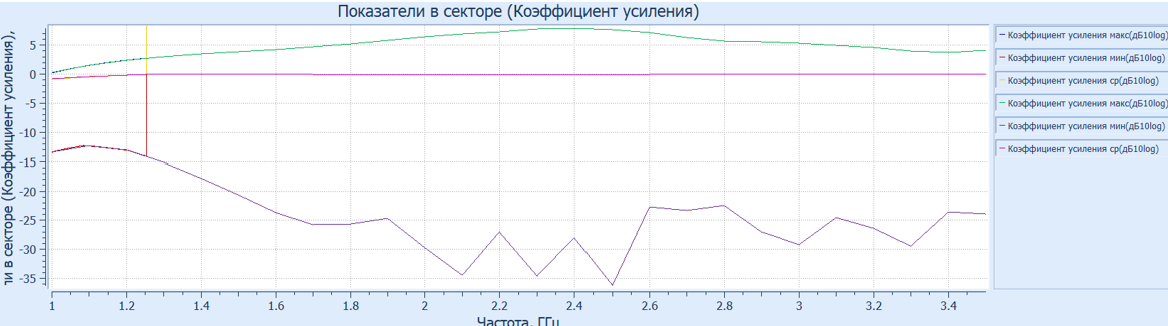

Производительность сектора (Реализованное усиление)

Добавить график: нанесен смоделированный результат

Добавить измеренный график: Измеренный результат нанесен на те же оси, что и смоделированный результат
