Моделирование

После того как цепь была создана, а значения ее параметров были определены, все готово к тому, чтобы настроить частоту решения и запустить моделирование:

I. Solution Frequency Setup (Настройка частоты решения).

1. Вкладка Simulation (Моделирование) > Solver Settings (Настройки решателя).

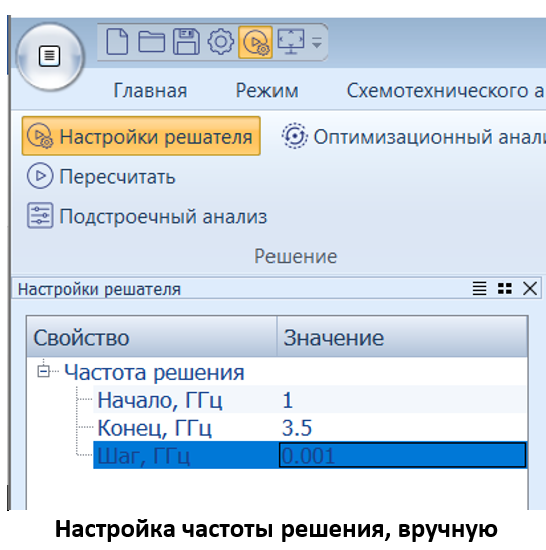

2. В окне Solver Settings сделайте двойной клик по элементу управления Value (Значение), чтобы ввести Start (Начальную) и Stop (Конечную) частоты, а также Step (Шаг).

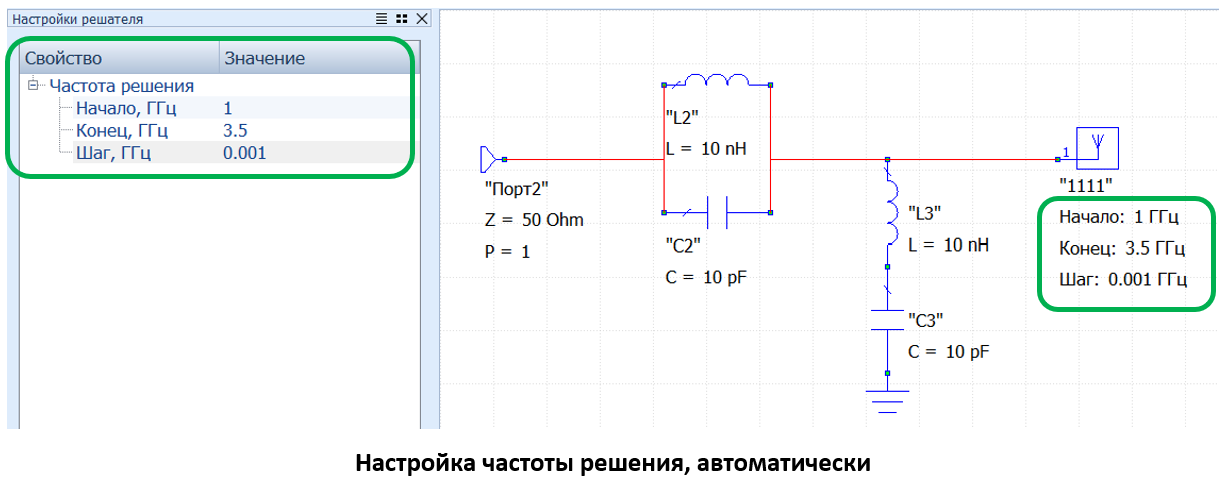

2A. Если цепь содержит SNP-элемент, значения частоты решения будут скорректированы автоматически. При необходимости можно изменить значения вручную.

II. Run Simulation (Запустить Моделирование)

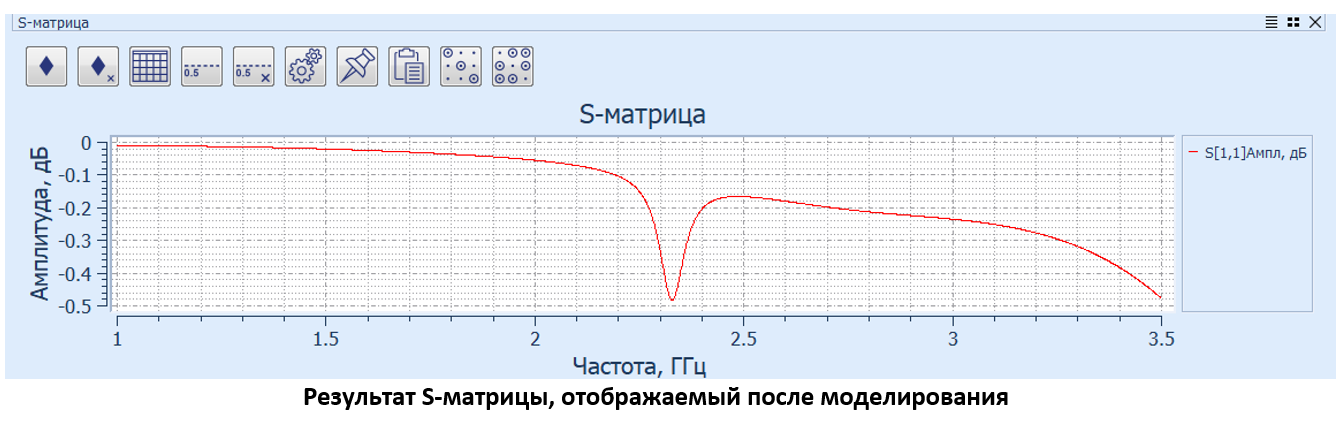

СА моделирует вашу схему за считанные секунды и сразу отображает результаты.

1. Вкладка Simulation (Моделирование) > Recalculate (Пересчитать), чтобы запустить моделирование.

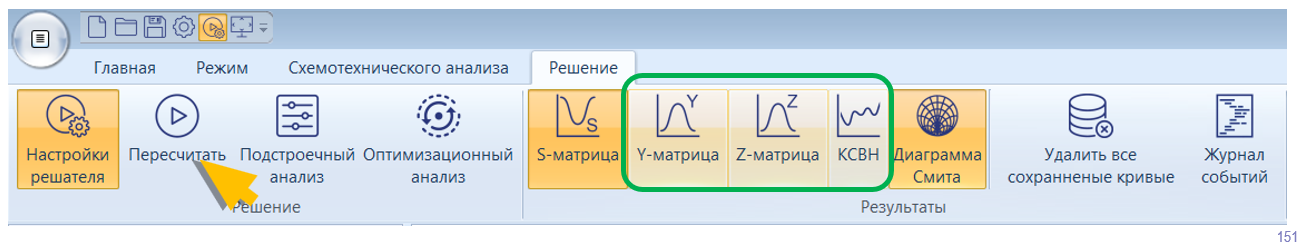

2. Используйте кнопки на панели инструментов, чтобы открыть окна результатов и просмотреть результаты моделирования.

• Если вы измените топологию цепи или входные параметры после моделирования, окно результатов станет серым и отключится. Пересчитайте обновленную цепь во вкладке Simulation > Recalculate, чтобы активировать окно результатов.

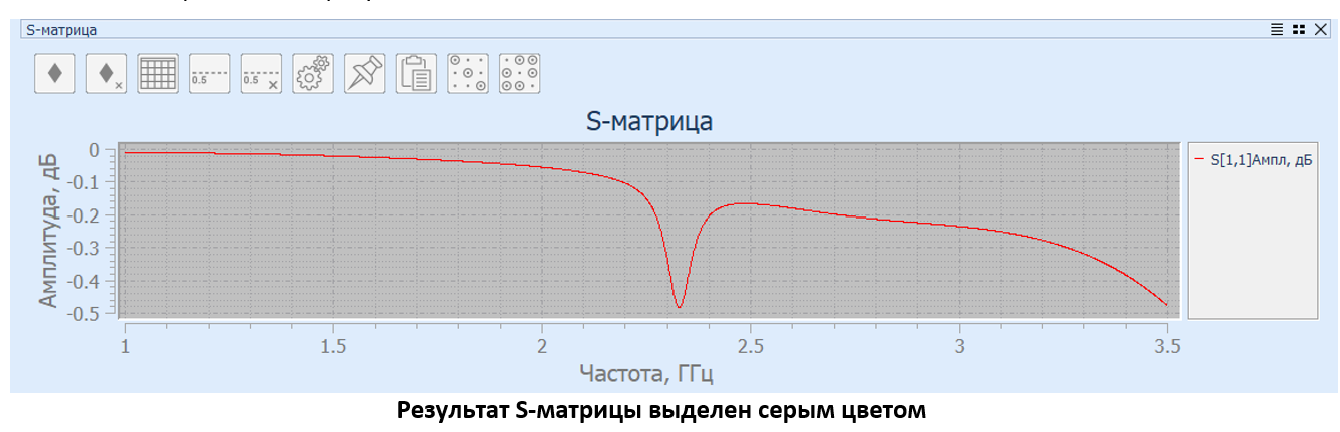

Результат S-матрицы выделен серым цветом

warning

При закрытии окна результаты моделирования сохранятся.
