Добавление опорного элемента цепи

1. Во вкладке СА нажмите кнопку панели инструментов элемента, чтобы выбрать его.
2. Курсором в виде крестика отображается силуэт элемента, что позволяет выполнить точную привязку.
3. Нажмите в любую область на сетке, чтобы добавить элемент в цепь.
4. Элемент отображается с названием и значением (если оно доступно) по умолчанию. Конечная точка(и) элемента выделена красным, так как она еще не подключена.

• Чтобы изменить название или значение по умолчанию, нажмите на название элемента или текстовое поле, чтобы выбрать его и изменить:

Значение конденсатора по умолчанию изменено 5A. Нажмите Esc, чтобы выйти из режима добавления элементов. 5B. Нажмите кнопку панели инструментов другого элемента, чтобы добавить выбранный элемент в цепь. См. Подключение элементов.

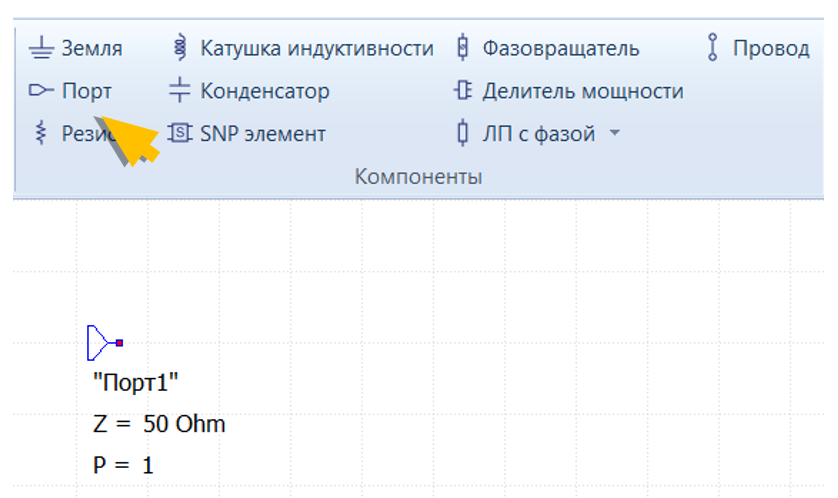

Порт добавлен. Нажмите Esc, чтобы выйти из режима добавления элементов.
