Отображается курсор в виде крестика, что позволяет выполнить точную привязку.
Нажмите в любую область на сетке, чтобы добавить элемент в цепь.
Выберите файл формата Touchstone в диалоговом окне Import SNP File (Импорт SNP-файла), чтобы скопировать данные файла в вашу цепь. См. Сохранение данных 2D-графика.
• Вы можете экспортировать данные S-параметров из МКЭ-проекта в режим СА. См. Отчет S-параметров.

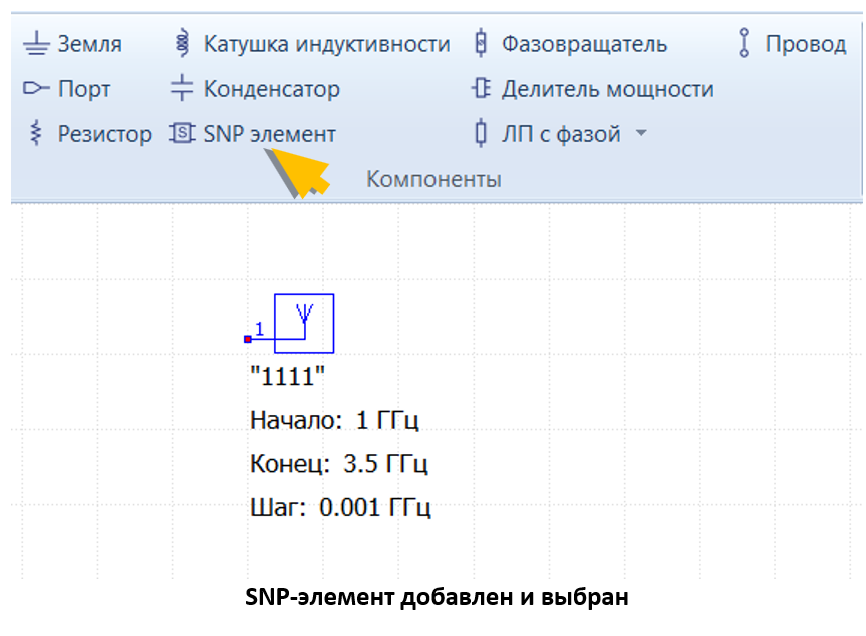

Элемент SNP отображается с его смоделированными/измеренными данными. Так как конечные точки элемента еще не подключены, они отмечены красным цветом.
Нажмите Esc, чтобы выйти из режима добавления элемента, или выберите другой элемент для добавления.
во вкладке *СА > группа Components.
