Предпочтения

Откройте диалоговое окно Настройки во вкладке Настройки > CF, чтобы просмотреть/изменить параметры СА:

General (Общие):

Scene Layout (Дизайн сцены):

Scene Size (Размер сцены) - устанавливает размер рабочей области в пикселях.
Grid Settings (Настройки сетки) – настраивает привязку к сетке. Style (Стиль) задает образец линии. Step (Шаг) определяет размер видимой ячейки сетки. Division (Разделение)** определяет количество невидимых подразделений между линиями сетки. Элементы цепи будут точно расположены в этих подразделениях.
Text Style (Стиль текста) и Wire Color (Цвет проводов) - настраивает внешний вид текстовых обозначений и проводов в вашей цепи.

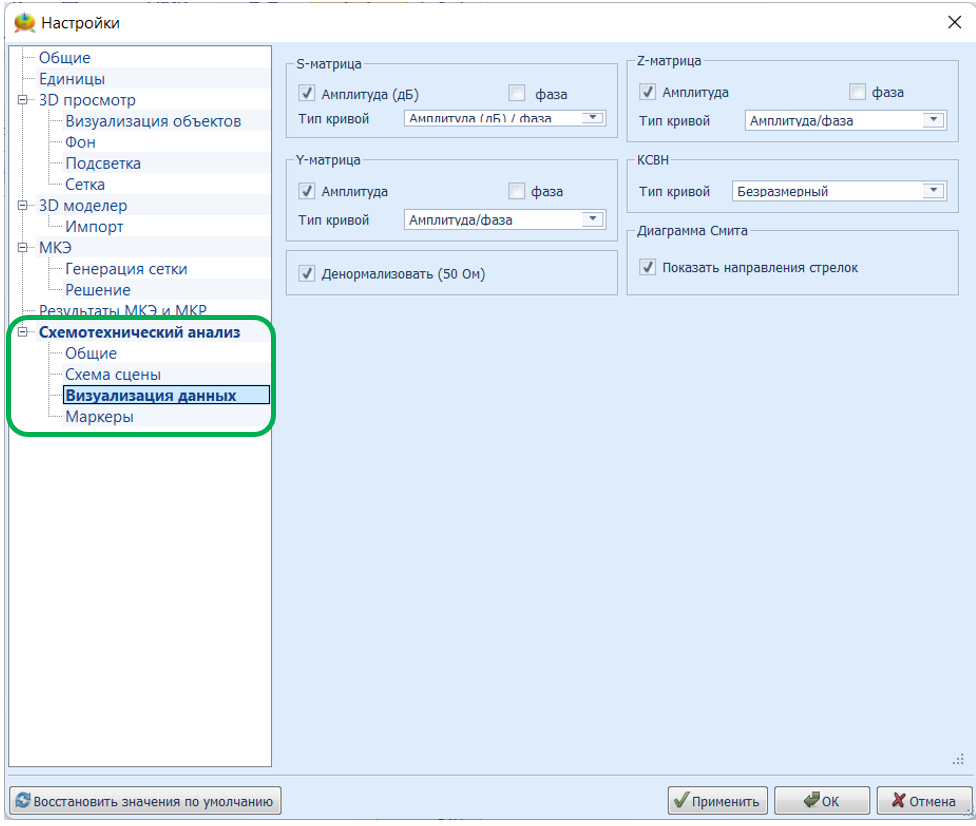

Data Visualization (Визуализация данных):

Управляет тем, что отображается на осях результирующих графиков (Real/Imaginary, Amplitude/Phase, для S-Матрицы также Amplitude(dB)/Phase). Например, если необходимо отобразить график S-Матрицы в зависимости от Амплитуды (дБ), в разделе S-Matrix (S-Матрица) снимите галочку Phase (Фаза) и выберите Amplitude (dB)/Phase (Амплитуда (дБ)/Фаза) в выпадающем списке Curve Type (Тип кривой).
**По умолчанию в режиме СА значения Y- и X-матриц удерживаются на 50 Ом. Снимите галочку у элемента управления Denormalize (Денормализовать), чтобы нормализовать результаты графика. Markers (Маркеры):
Line, Level and Goal Markers (Маркеры линии, уровня и цели) – настраивает внешний вид маркеров графика.
