Требования для создания рабочей цепи

Ниже приведены необходимые условия для корректной работы цепи:

  1. Номера портов должны быть последовательными и не могут совпадать.

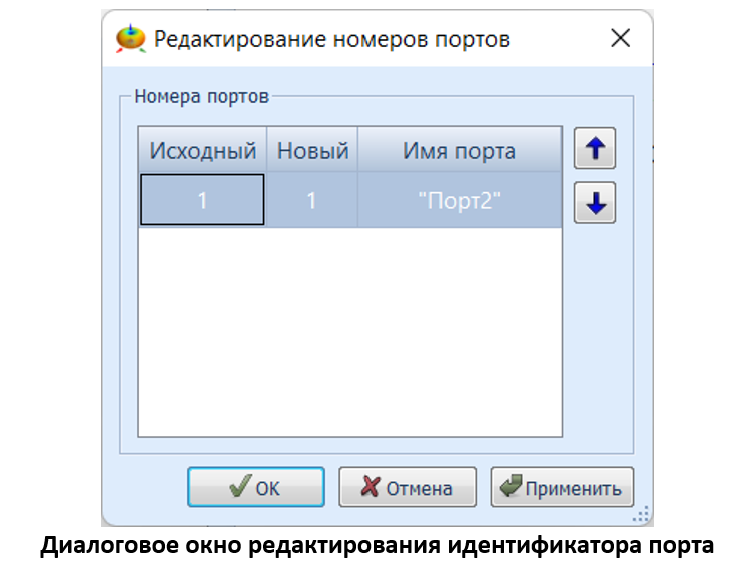

  • Установите правильный номер порта с помощью параметра Edit Port ID (Редактировать ID порта) в группе Edit вкладки СА.

  1. Количество портов в цепи должно быть таким же, как и количество подключенных к ней компонентов порта. Порт 1 SNP-элемента должен быть подключен к порту 1 текущей цепи и т. д.
  2. Цепь должна быть смоделирована в диапазоне частот и с шагом, аналогичным ее SNP-элементу.
  3. При наличии в цепи нескольких SNP-элементов их диапазоны частот должны пересекаться. Диапазоны частот при моделировании должны быть общими для всех SNP-элементов.
