Постобработка

Режим СА предоставляет следующие возможности для анализа результатов:

• пять типов графиков для просмотра результатов в графическом формате (графики S-, Y-, Z-матриц, график КСВН, Диаграмма Смита);
  • одновременное отображение нескольких графиков для изучения взаимосвязи между результатами;
  • отладка для изменения значений проектных параметров и просмотра результата без повторного моделирования всей цепи;
  • оптимизация для изменения значений параметров на те, которые позволят достигнуть заданных целей по производительности.

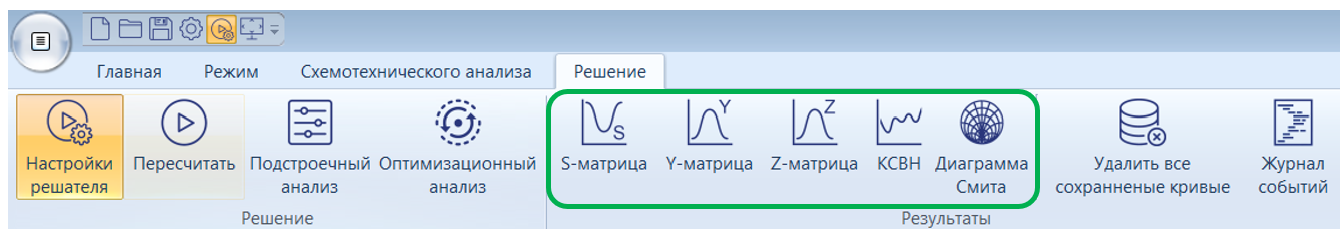

После того, как вы запустили моделирование, откройте полученные результаты графиков во вкладке Simulation > группа Results, нажав соответствующие кнопки на панели инструментов:

warning

Если вы измените входные параметры после моделирования, окно результатов станет серым. Пересчитайте обновленную цепь с помощью кнопки Recalculate на панели инструментов, чтобы просмотреть результаты.
