Поиск решений для отладки

Откройте Tuning Analysis (Поиск решений для отладки) во вкладке Simulation.

В режиме поиска решений для отладки нельзя изменить топологию схемы или значения параметров в Редакторе Цепей.

Для редактирования цепи:

  • Измените параметры с помощью элементов управления поиска решений для отладки или
  • Выйдите из режима, закрыв поиск решений для отладки.

Для запуска отладки:

  1. Выберите результирующий график (S-Матрица, КСВН, и т.д.) для отладки во вкладке Simulation.
  2. Обратите внимание, что в окне Tuning Analysis отображается список компонентов цепи, доступных для настройки.

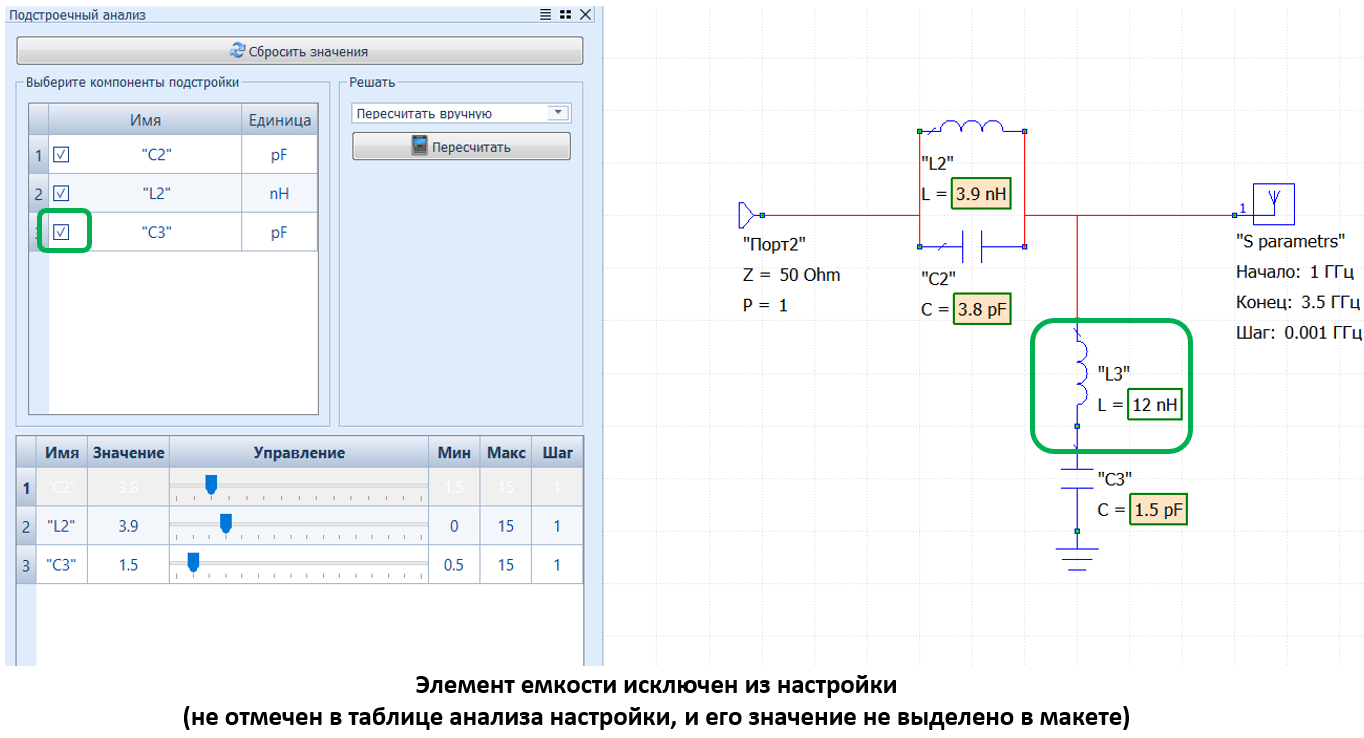

  3. Чтобы исключить компоненты из настройки, снимите галочки с пунктов в списке.
  4. Значения параметров выбранных компонентов выделяются на схеме цепи.

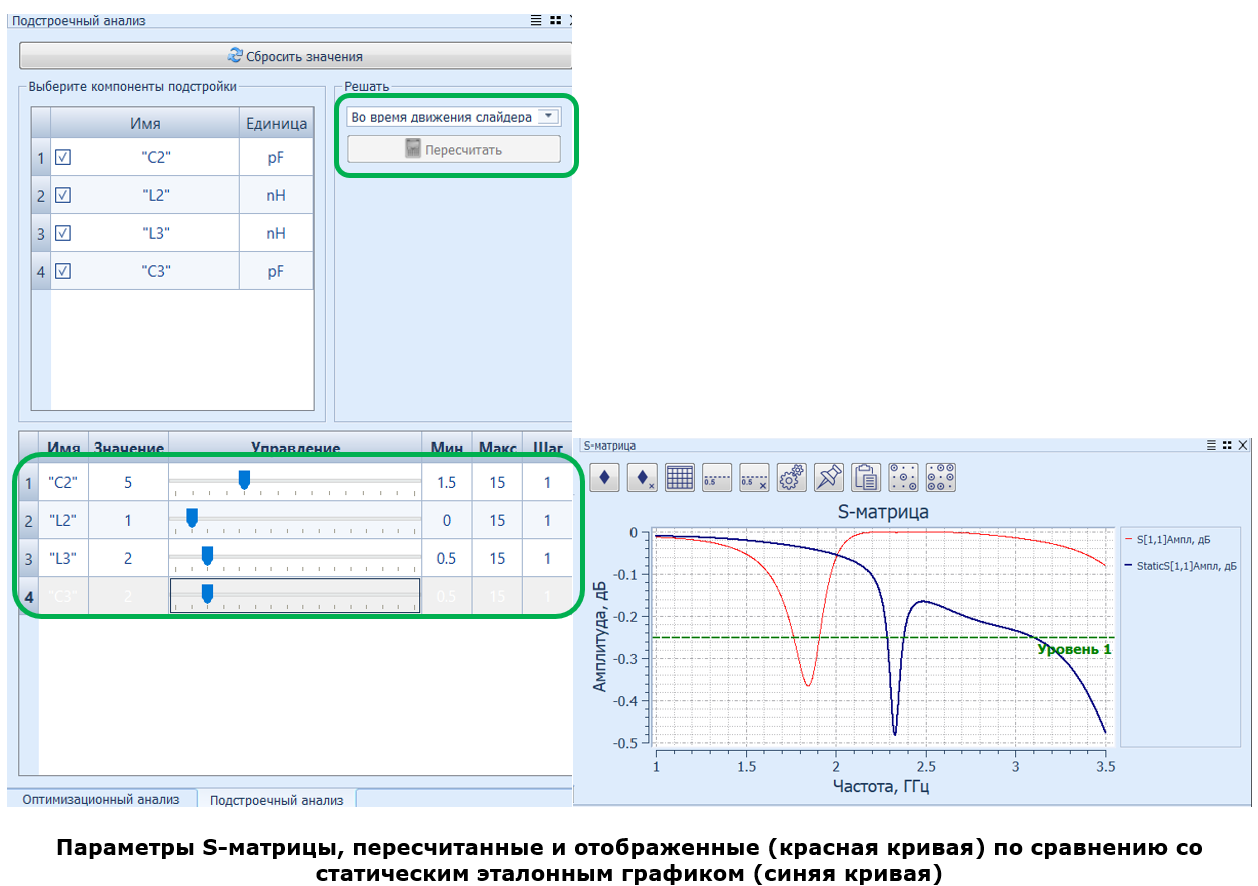

  1. Измените параметры с помощью функции по умолчанию Recalculate Manually (Рассчитать вручную) (рекомендуется):
  • Перетащите ползунок Control (Управление), чтобы изменить значение параметра.
  • Измените Min., Max., и Step значения, чтобы настроить визуализацию результатов.
  • Нажмите Recalculate (Рассчитать), чтобы обновить результаты.

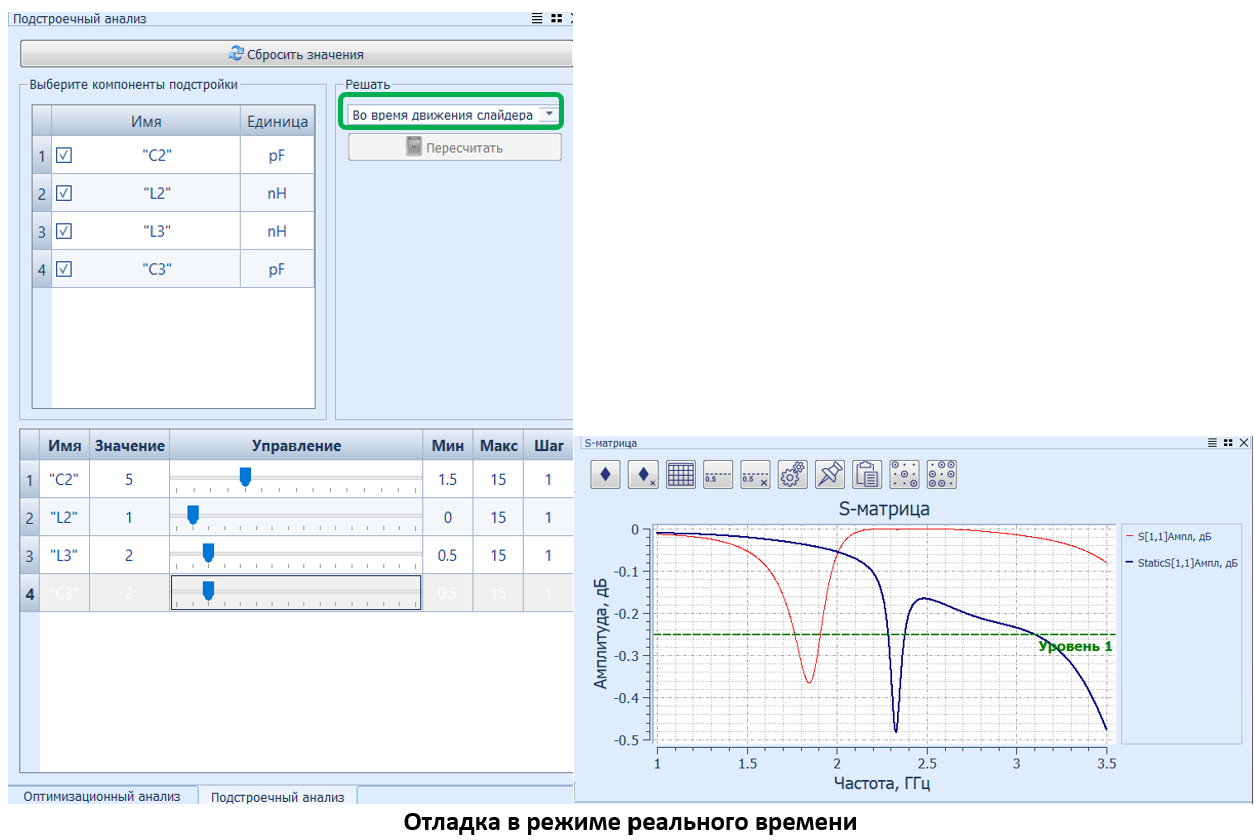

5A. Просмотрите обновление результатов в режиме реального времени с помощью функции While Slider Moves (Цикличный ползунок):

  • Перетащите ползунок Control, чтобы изменить значение параметра.
  • Измените Min., Max., и Step значения, чтобы настроить визуализацию результатов

  1. Нажмите Reset Values (Восстановить значения), чтобы восстановить исходные данные моделирования.

  2. Отлаженные значения сохранятся после выхода из режима Поиска решений для отладки.
