Закрепление кривой

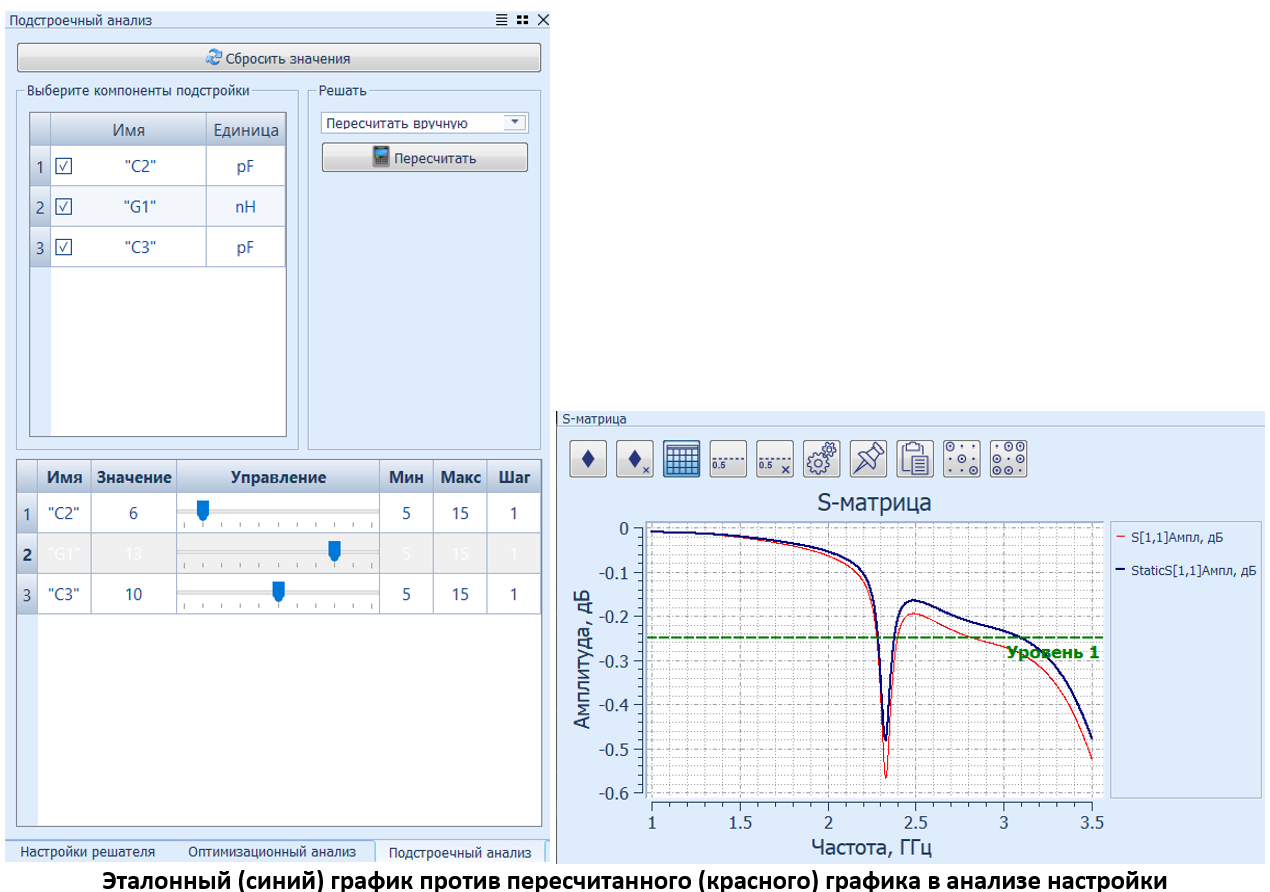

Вы можете создавать статичные копии всех кривых S-параметров. Эта функция полезна для возможности Отладки и Оптимизации, когда статичная копия отображается в качестве образца для расчета цепи.

1. Нажмите на в окне результатов, чтобы сохранить график как статичную опорную.
2. Введите префикс заголовка копии в диалоговое окно Storing data (Хранение данных).
3. Копия отображается поверх исходного графика.

• Просмотрите список созданных копий кривых и настройте их в Plot Options (Настройках Графика).

подсказка

Чтобы удалить созданные копии кривых, нажмите кнопку Очистить хранилище данных на панели инструментов во вкладке Simulation. Все копии кривых со всех окон результатов удалятся.
