Генерация полигональной сетки с помощью метода Gamma

1. Данный метод задается автоматически, когда вы создаете новый проект и выбираете тип анализа.

подсказка

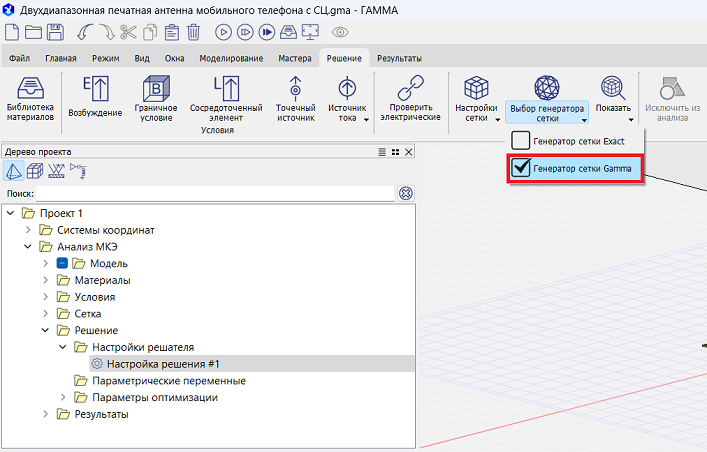

В особых случаях можете выбрать метод генерации полигональной сетки на вкладке Решение > Выбор конструктора сетки > Генерация сетки Gamma.

2. На вкладке Решение нажмите кнопку Настройки сетки.

3. В открывшемся диалоговом окне задайте индивидуальные варианты генерации сетки.

3. Нажмите на кнопку Сгенерировать сетку.
4. Нажмите на кнопку Сохранить и закрыть.

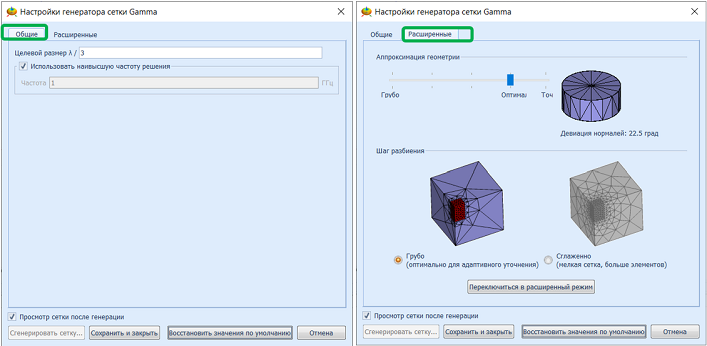

Генерация сетки в Gamma: Выбранные варианты

• Вкладка Основные

  • Целевой размер. Метод по умолчанию для генерации сетки в Gamma. Значение определяет размер сетки, где  — длина волны, зависящая от материала.
  подсказка

  Рекомендуется задать Целевой размер /3 (значение по умолчанию) для базисной функции старшего порядка и 10 для базисной функции младшего порядка.

  Для объектов, чьи материалы указаны как Неизвестные, полигональная сетка не может быть сгенерирована.

• Вкладка Продвинутый уровень.

  • Геометрическая аппроксимация. Определяет качество аппроксимации для криволинейной поверхности. Например: цилиндрический резонатор требует более высокой точности аппроксимации геометрии при построении сетки. Следовательно, нам необходимо повысить качество аппроксимации геометрии.
  • Градация. Определяет плавность изменения размера сетки от мелкой до крупной.
