Выбор условий
После создания геометрической модели и назначения материалов необходимо определить условия расчета. Условия расчета задают способ взаимодействия модели с окружающей средой, определяют источники электромагнитного поля, электрические соединения между объектами, а также дополнительные физические ограничения, необходимые для корректного решения задачи.
С математической точки зрения условия расчета формируют дополнительные ограничения для системы уравнений Максвелла и непосредственно влияют на:
- точность решения;
- устойчивость численного метода;
- время расчета;
- объем используемой памяти;
- достоверность получаемых результатов.
Неправильно выбранные условия могут привести к следующим последствиям:
- возникновению несуществующих резонансов;
- появлению паразитных отражений;
- ошибкам вычисления импеданса;
- неправильным значениям S-параметров;
- увеличению времени расчета;
- полной потере физического смысла результата.
В САПР "ГАММА" доступны следующие типы условий:

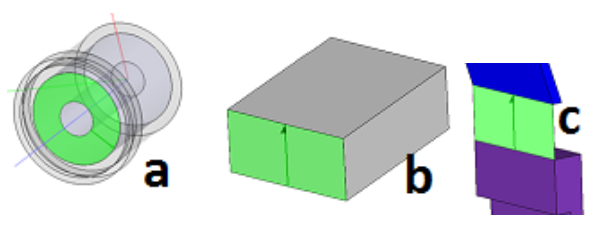

| Условие | Назначение |
|---|---|
| Возбуждения и порты | Ввод и вывод электромагнитной энергии |
| Граничные условия | Определение поведения поля на границах расчетной области |
| Сосредоточенный элемент | Эквивалентное представление электронных компонентов |
| Схемотехнический элемент | Совместное схемотехническое и электромагнитное моделирование |
| Точечный источник | Локальное возбуждение поля |
| Источник тока | Задание известного тока |
| Источник напряжения | Задание известного напряжения |
| Подмагничивание | Моделирование ферромагнитных материалов |

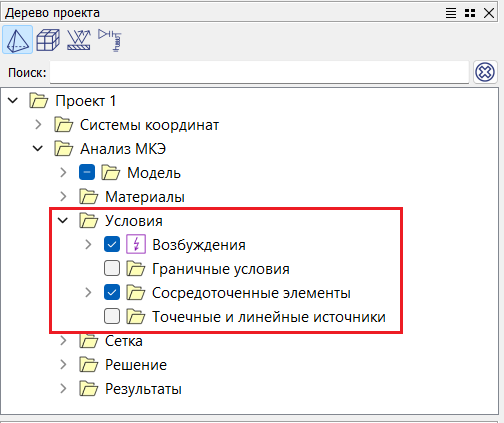

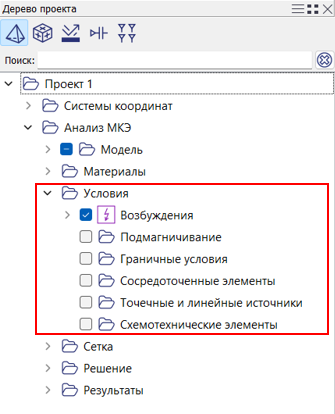

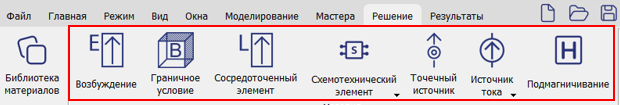

Посмотреть условия можно во вкладке Решение или в узле Условия в дереве проекта.
