Создание анизотропного материала

Анизотропный материал – это материал, свойства которого зависят от направления в пространстве. Вместо одного числа (как в режиме «Обычный») используется диагональный тензор T (матрица):

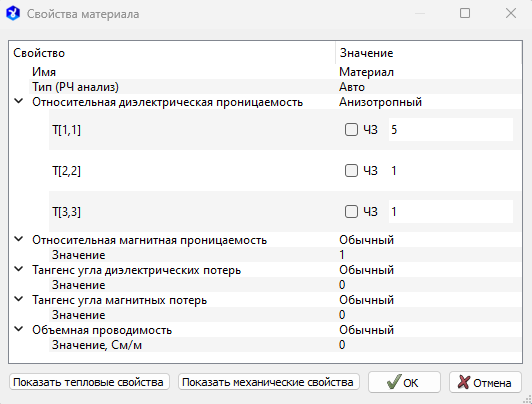

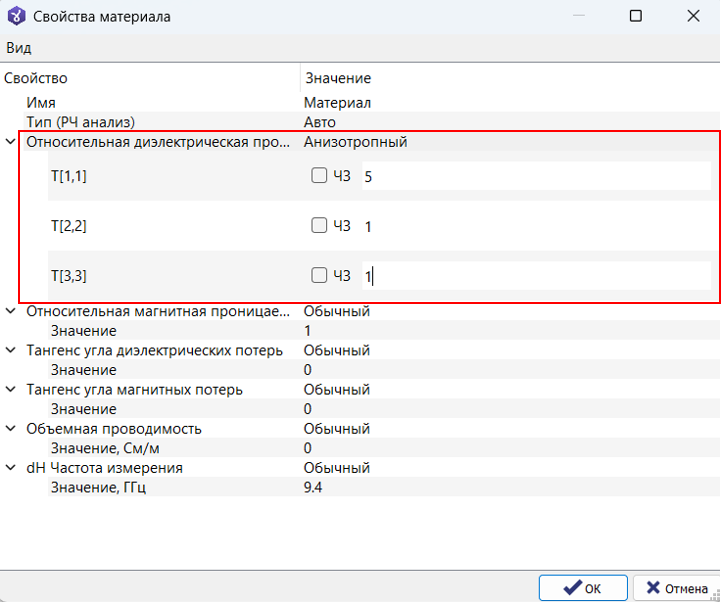

При создании материала с анизотропным свойством пользователю необходимо заполнить главную диагональ матрицы:

Исходя из скриншота выше диэлектрический тензор имеет вид:

Таким образом, по оси X материал в 5 раз сильнее влияет на электрическое поле относительно вакуума, а по осям Y и Z как вакуум.

к сведению

При активации становится доступно задание частотно-зависимого значения.

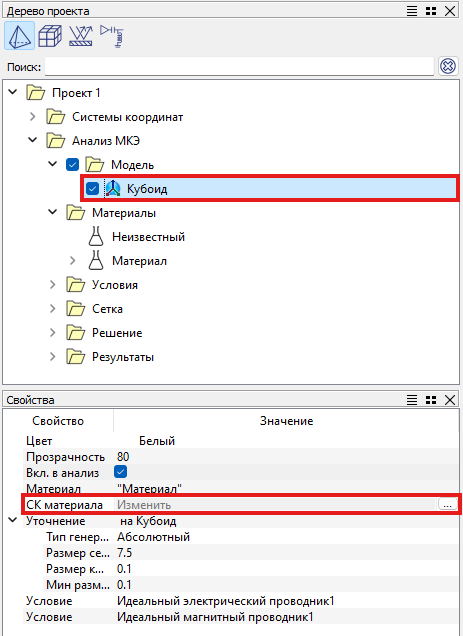

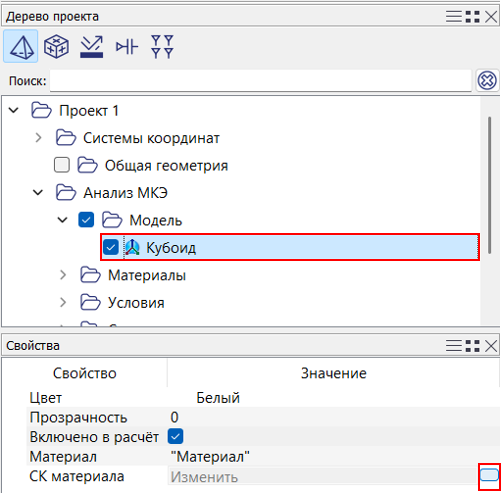

Для задания направления в GAMMA, объекту с анизотропным материалом назначается локальная система координат «СК материала», по умолчанию совпадающая с глобальной системой координат. При необходимости изменить «СК материала» для объекта можно в дереве проекта:

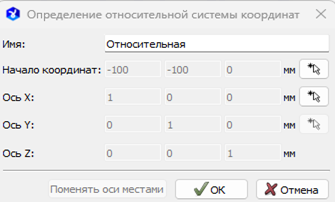

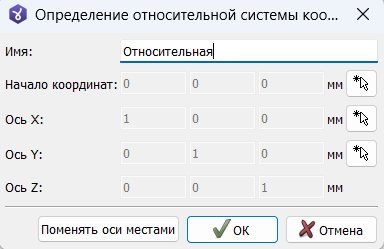

Далее откроется диалоговое окно «Определение относительной системы координат»:

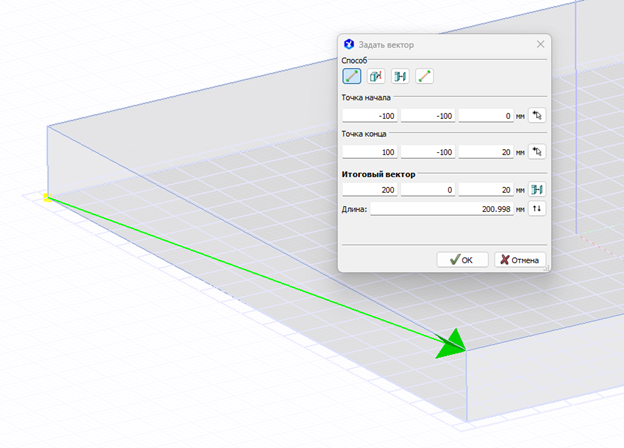

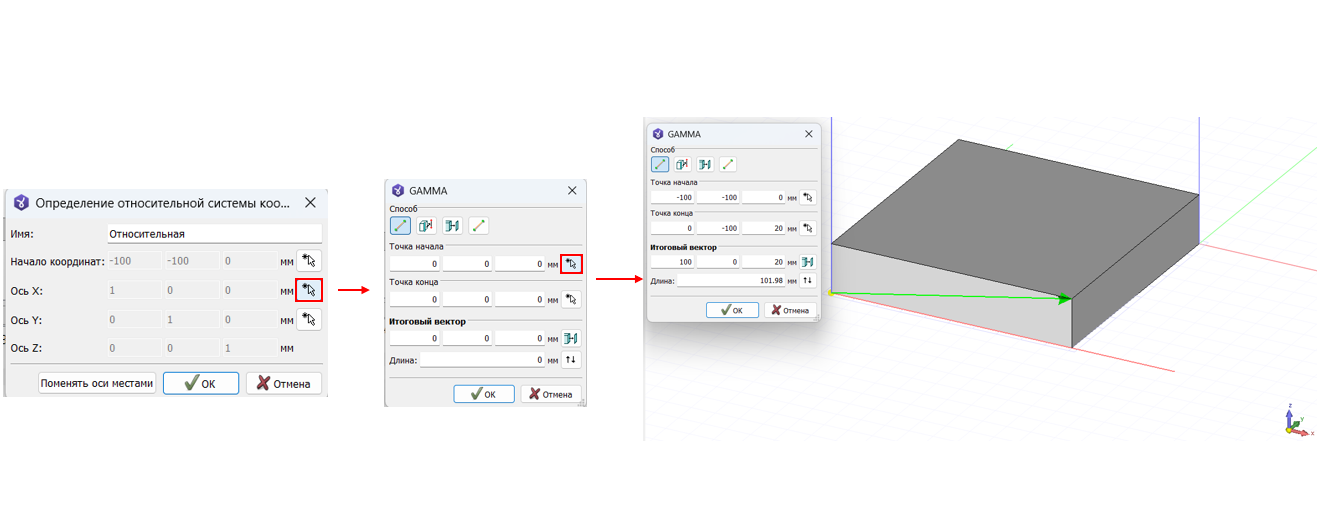

Направление оси задается вектором по двум точкам – начальной и конечной:

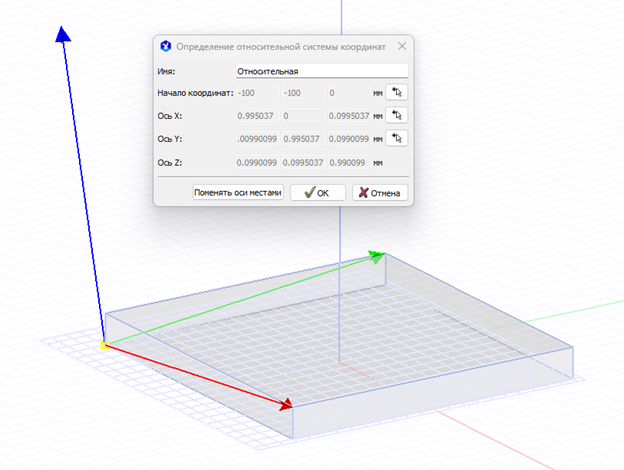

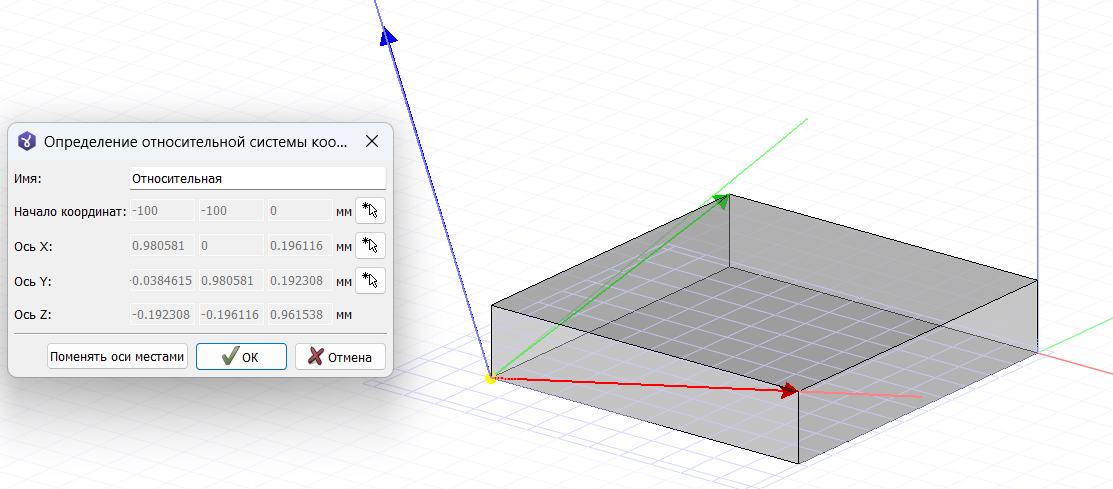

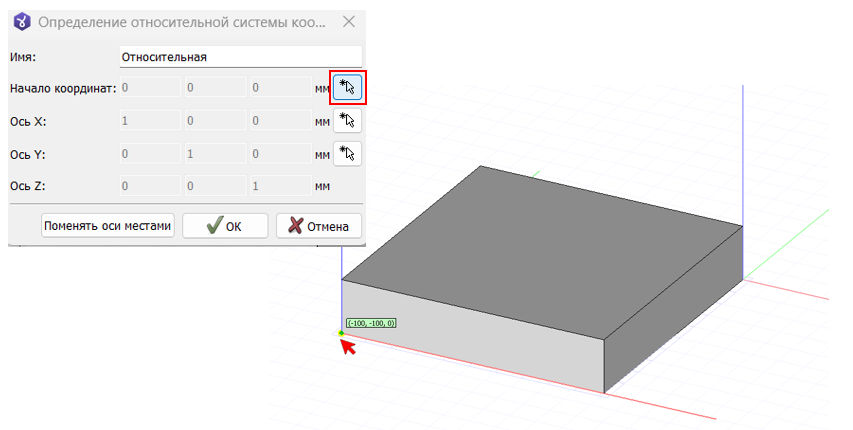

Перед подтверждением внесенных изменений можно проконтролировать локальную систему координат в рабочем поле:

Далее подтвердить внесенные изменения можно кнопкой , либо отменить кнопкой .
