Создание частотно-зависимого материала

Частотно-зависимый материал – это материал, свойства которого зависят от частоты сигнала.

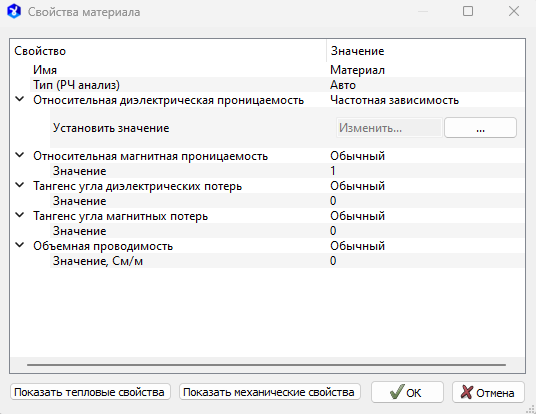

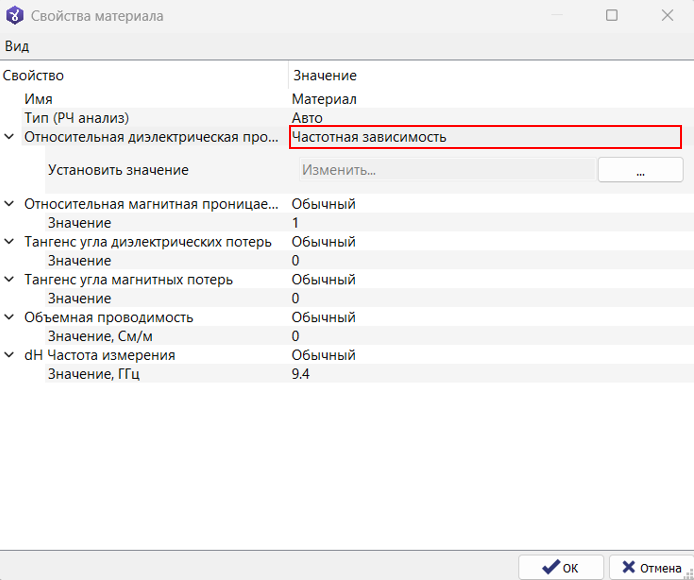

Для создания частотно-зависимого свойства при создании или редактировании материала требуется выбрать значение свойства «Частотная зависимость»:

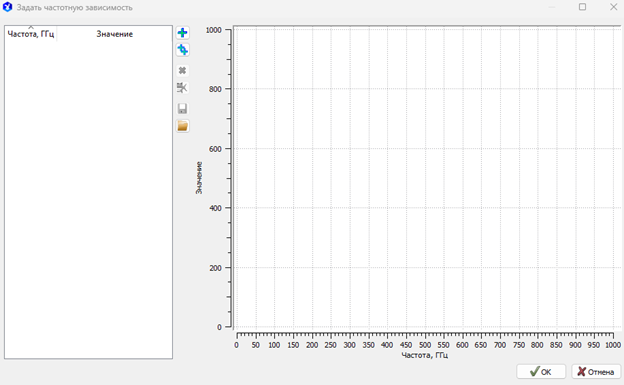

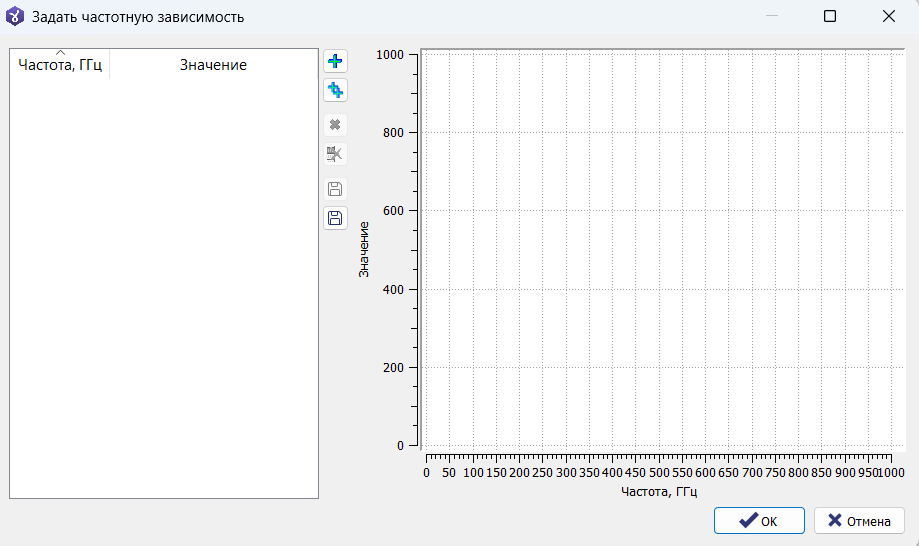

После чего кнопкой открыть диалоговое окно «Задать частотную зависимость»:

к сведению

Частотную зависимость также можно задать для анизотропного и тензорного свойства поставив «галочку» в соответствующем пункте:

Кнопка используется для добавления ряда в таблицу частотной зависимости. По умолчанию частота задается как 1 ГГц с нулевым значением свойства. Редактирование осуществляется в таблице. Доступна сортировка значений от меньшего к большему и наоборот.

Кнопка вызывает диалоговое окно «Добавить диапазон». Используется для добавления в таблицу списка частотных значений с определенным шагом константного, либо экспоненциального типа:

Кнопка используется для удаления выбранного ряда в таблице.

Кнопка полностью очищает таблицу частотной зависимости.

Кнопка позволяет сохранить таблицу частотной зависимости в форматах .txt и .log.

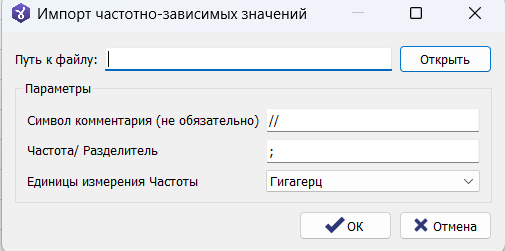

Кнопка вызывает диалоговое окно «Импорт частотно-зависимых значений». Используется для импорта в таблицу заполненных документов в формате .txt и .csv. Доступны для редактирования параметры импорта:

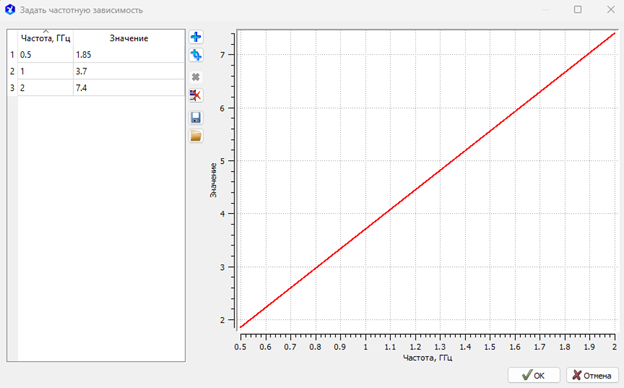

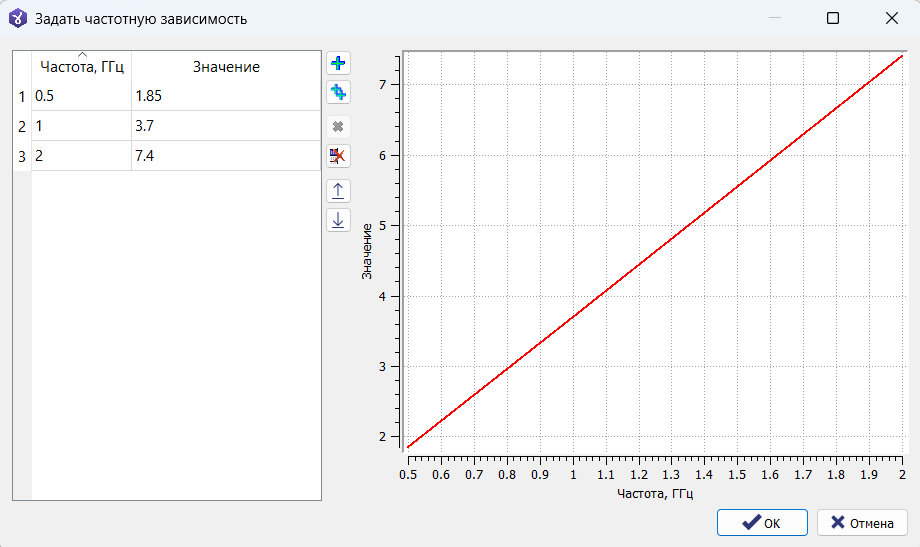

При заполнении таблицы значений на графике будет отображаться зависимость свойства от изменения частоты:

После ввода необходимых значений необходимо подтвердить действия кнопкой «ОК». Таким образом задано частотно зависимое свойство для материала.
