Проверка сетки
Чтобы проверить сгенерированную сетку на наличие случайных пробелов или наслоения:

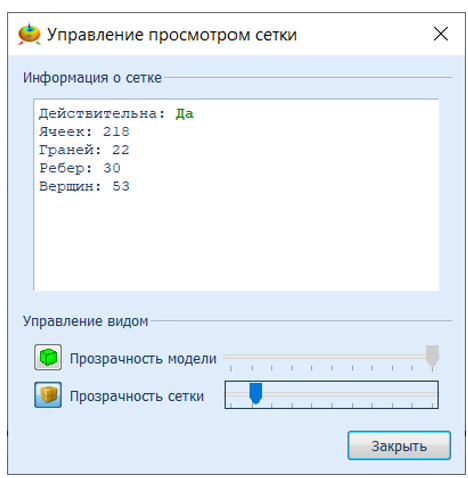

- Вкладка Решение > Показать.
- Просмотрите статистические данные сетки и при необходимости настройте прозрачность модели/сетки:

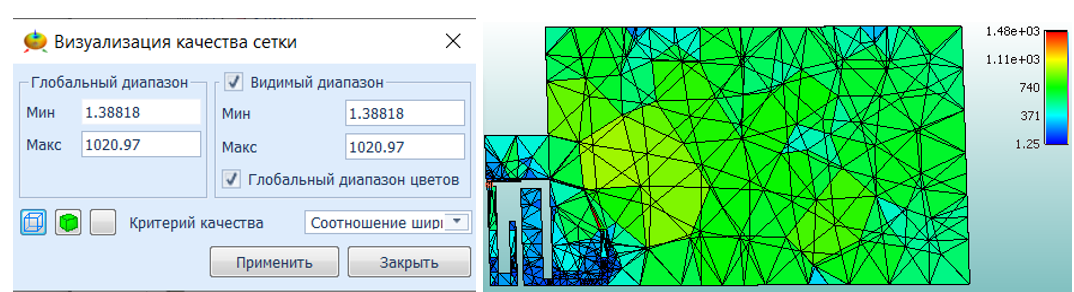

- Вкладка Моделирование > Параметры просмотра > Качество сетки:
- В окне Визуализация качества сетки задайте минимальное значение Видимого диапазона до 1000.
Чем выше значение, тем ниже качество сетки

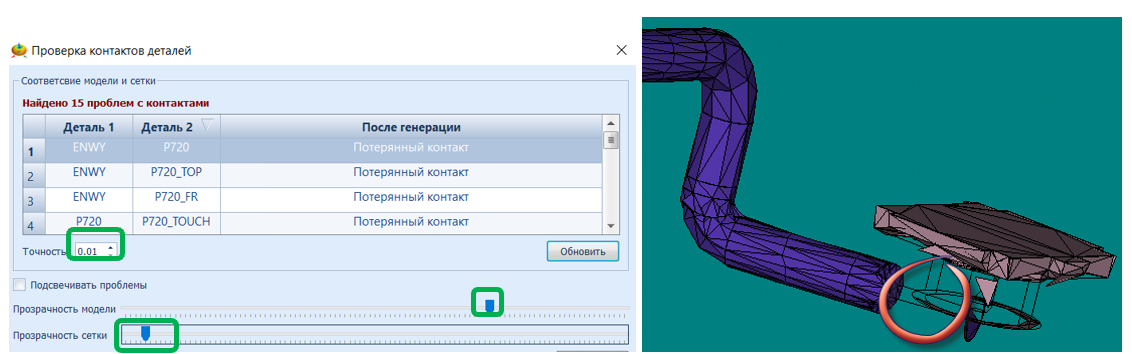

- Вкладка Моделирование > Параметры просмотра > Проверка контактов. Инструмент проверяет сетку на предмет потери контактов, присутствующих в геометрии САПР. И на предмет имитации несуществующих в геометрии САПР контактов. В нем перечислены потерянные или несуществующие проблемы с контактом между металлическими частями:
Потерянный контакт (воспользуйтесь слайдерами, чтобы изменить САПР/прозрачность сетки)
Несуществующий контакт (выделен красным) – части расположены слишком близко

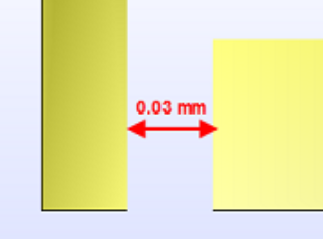

- Точность построения сетки ограничена: если расстояние между деталями модели менее чем 0,03 мм - программа не воспринимает это расстояние как зазор. Исправьте пробел в геометрии модели.
Части расположены слишком близко – возможно возникновение проблемы с контактом
- В случае проблем с контактом измените САПР геометрию модели.
