Волновые порты: - Коаксиальный;
- Прямоугольный.
| - Обозначьте места на внешней границе модели, через которые энергия входит и выходит из конструкции.
- Сформируйте область на поверхности, где определяется тангенциальное электрическое или магнитное поле. Программа GAMMA предполагает, что каждый волновой порт, определенный пользователем, подключен к однородному волноводу с тем же поперечным сечением и свойствами материала, что и порт.
- Распределение поля в порте аналитически настроено на:
- Базовый волноводный режим TE10 для прямоугольного порта;
- режим базового волновода TEM для коаксиального порта.
- Для решения каждый волновой порт активируется отдельно.
- Решения 2D-поля, сгенерированные для каждого волнового порта, служат граничными условиями в этих портах для 3D-задачи. Окончательное решение поля должно соответствовать шаблону 2D-поля на каждом порте.
| Коаксиальный волновой порт. Может быть отнесен только к кольцеобразной грани, ограниченной двумя коаксиальными кольцами. Прямоугольный волновой порт. Может быть назначен только для прямоугольной грани |
| Сосредоточенный порт | - Укажите места внутри модели, через которые энергия входит и выходит из конструкции.
- Используется для моделирования внутренних портов в конструкции.
- Расчет S-параметров непосредственно в порте.
- Распределение поля в порте с сосредоточенными параметрами аналитически установлено равномерным.

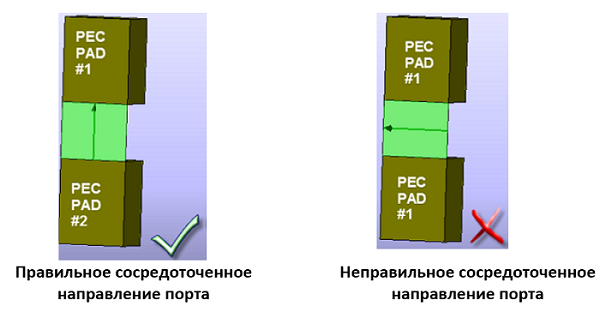

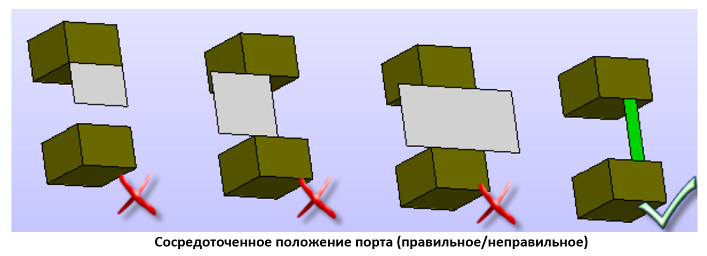

| Может быть определен только прямоугольной гранью с двумя противоположными кромками, которые соприкасаются с двумя металлическими деталями. Также важно установить сосредоточенноенаправление порта между ограничивающим металлом части. См. рисунки ниже. |
