Назначение сосредоточенного элемента

1. Вкладка Моделирование > Назначить сосредоточенный элемент или в дереве проекта выберите Условия, щелкните правой кнопкой мыши Сосредоточенные элементы > Новый сосредоточенный прямоугольный элемент.

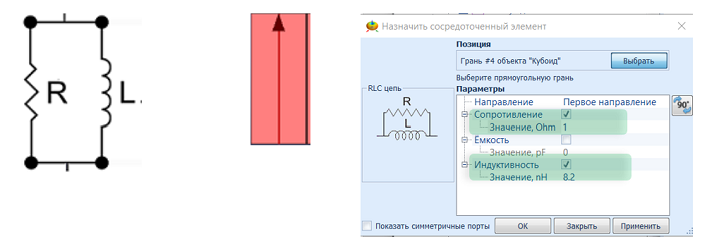

2. В диалоговом окне Назначить сосредоточенный элемен выберите прямоугольную грань с помощью кнопки Выбрать.
3. Дважды нажмите на элемент управления Направление, чтобы изменить направление текущего потока.
4. Если есть резистор, дважды щелкните элемент управления Сопротивление, чтобы установить значение сопротивления.
5. Если имеется конденсатор, дважды нажмите на Элемент управления емкостью, чтобы установить значение емкости.
6. Если имеется индуктор, дважды щелкните элемент управления Индуктивность, чтобы установить значение индуктивности.
7. Щелкните Применить, чтобы применить параметры к сосредоточенному элементу.

Правила назначения элемента с сосредоточенными параметрами аналогичны правилам для порта с сосредоточенными параметрами. См. Сосредоточенный элемент в Намагничивание.
