Назначение точечного источника

Чтобы назначить точечный источник, выполните следующие действия:

к сведению

В проекте можно назначить один или несколько точечных источников.

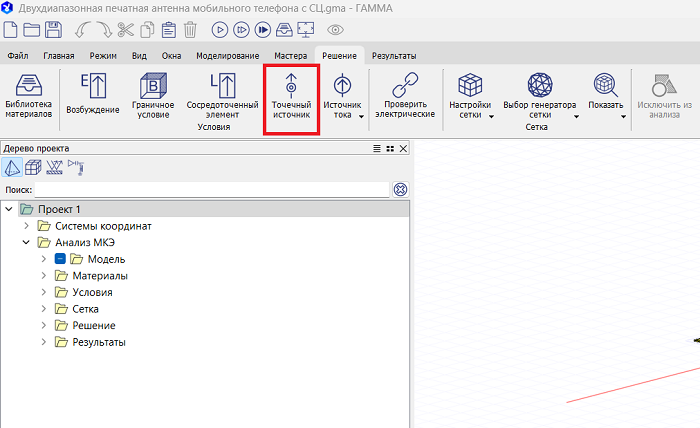

1. На вкладке Решение нажмите кнопку Точечный источник.

подсказка

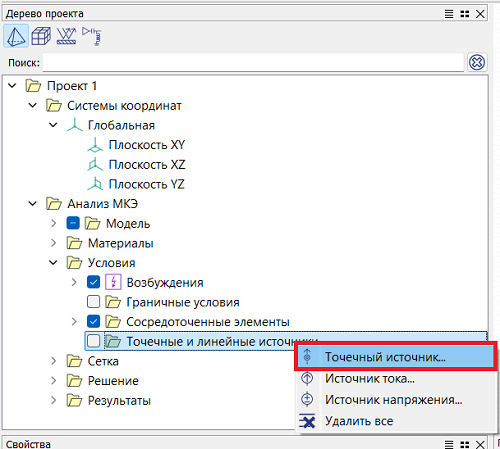

Для перехода к назначению точечного источника также можно в дереве проекта развернуть узел Условия, нажать правой кнопкой мыши на Точечные и линейные источники и затем в открывшемся меню выбрать Точечный источник.

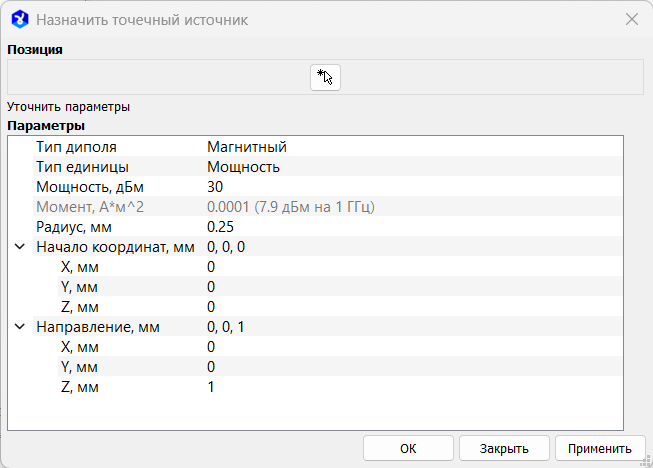

2. В открывшемся диалоговом окне задайте параметры точечного источника:

к сведению

Чтобы изменить параметры точечного источника, нужно два раза нажать на текущее значение параметра и затем выбрать или ввести нужный вариант.

• Тип диполя — возможные значения: Магнитный, Электрический.
• Тип единицы измерения — возможные значения: Мощность, Момент.
• Мощность, дБм – мощность диполя. Данное поле активно, если для параметра Тип единицы измерения задано значение Мощность.
• Момент, A*m2 – Момент вращения точечного источника. Данное поле активно, если для параметра Тип единицы измерения задано значение Момент.
• Радиус, мм – радиус сферы точечного источника. Значение данного параметра должно быть больше 0.
• Начало координат – точка начала координат. Вы также можете нажать кнопку , чтобы расположить источник точек с привязкой. Подробнее см. шаг 3.
• Направление – направление точечного источника.

3. Расположите сферу таким образом, чтобы она не пересекалась с другими объектами (особенно с металлическими).

• Нажмите кнопку чтобы включить привязку или введите исходные значения вручную.

4. Нажмите OK, чтобы добавить точечный источник.

подсказка

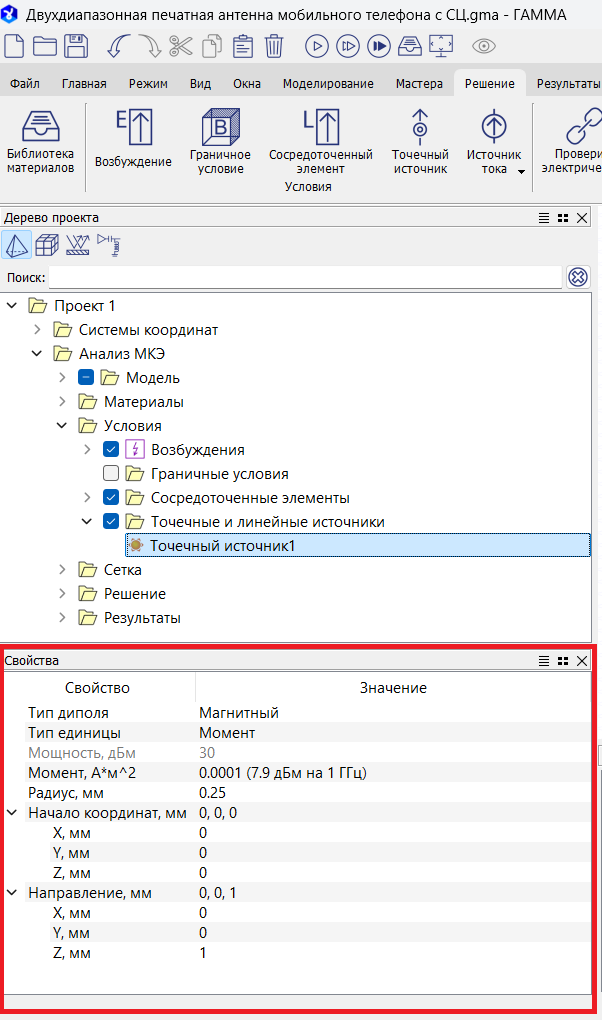

Чтобы изменить параметры точечного источника, в дереве проекта разверните узел Условия - Точечные и линейные источники и затем выберите нужный точечный источник**. Параметры выбранного источника отобразятся на панели Свойства.
